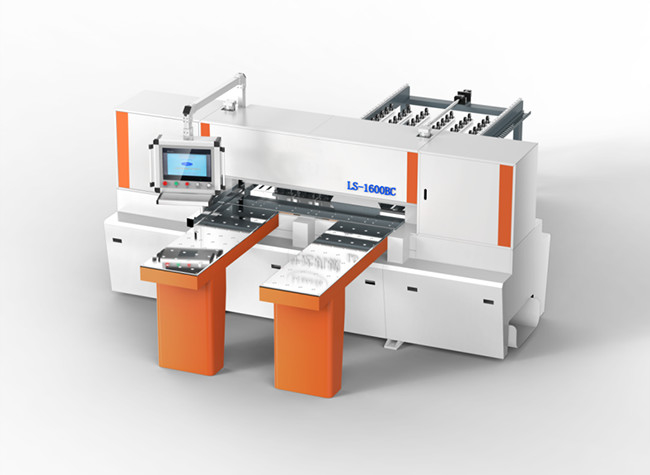

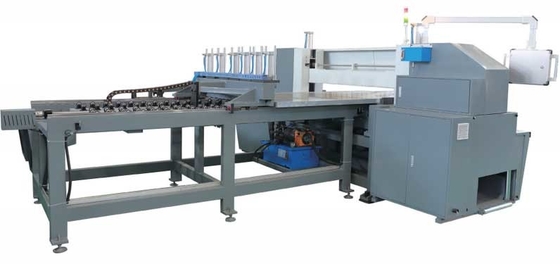

অটো অ্যালুমিনিয়াম প্লেট সিএনসি সার্কুলার করাত মেশিন অ্যালুমিনিয়াম প্যানেল ক্রিয়েটিভ বোর্ড কাটিং
যান্ত্রিক বৈশিষ্ট্য:
▲টাচ অপারেশন স্ক্রীন:
1. টাচ টাইপ 10 ইঞ্চি অপারেশন স্ক্রীন।
2. করাতের সময় স্যুইচ করার সুবিধার্থে ওয়ার্কবেঞ্চের একাধিক সেট একই সময়ে সেট আপ করা যেতে পারে।
3. বুট ইনপুট ফাংশন।
4. ফল্ট স্ব-সনাক্তকরণ ফাংশন.
আলপ্লেট ক্ল্যাম্পিং এবং ফিডিং বেস:
1. ক্ল্যাম্প ফিডিং বেসের দুই পাশের বেড রেল ওয়েল্ডেড স্টিলের বিম দিয়ে তৈরি।একদিকে হার্ড ক্রোমিয়াম-প্লেটেড গাইড রেল এবং অন্য পাশে প্লেন গাইড রেলগুলি গিয়ার এবং গিয়ার সারি ড্রাইভের সাথে মিলিত হয়, এবং চৌম্বকীয় শাসকটি রিডুসারের সাথে মিলিত হয় এবং সুনির্দিষ্ট এবং দ্রুত ড্রাইভিং অবস্থানের জন্য দুটি কিলোওয়াট দৈনিক সার্ভো মোটর। .সর্বোচ্চ গতি 6 মি/মিনিট।
সংকুচিত মরীচি গঠন:
1. অবিচ্ছেদ্য চাপ মরীচি গঠন, গিয়ার র্যাক এবং সিলিন্ডার কোলোকেশন গ্রহণ করুন, চাপের মরীচিটিকে সমানভাবে চালিত করুন এবং শীট উপাদানটি নিচে চাপুন।চাপ কাটা কেন্দ্র লাইনের উভয় পাশে সমানভাবে বিতরণ করা হয়।চাপ এড়াতে চাপের মরীচির নীচে রাবার স্ট্রিপ ইনস্টল করা হলে, সঠিক কাটিয়া গুণমান নিশ্চিত করতে কাজের বস্তুর পৃষ্ঠটি চাপা হয়।
সিট দেখেছি:
1. সমান্তরাল রৈখিক স্লাইডওয়ে ডিজাইন কার্যকরভাবে করাত আসনের চলমান জড়তা কমাতে পারে, দৈত্য আসনের মসৃণ কর্মক্ষমতা উন্নত করতে পারে এবং সর্বোত্তম কাটিং লাইন নির্ভুলতা অর্জনের জন্য আন্দোলনের প্রভাবকে কার্যকরভাবে কমাতে পারে।
2. প্রধান করাত মোটর হল 15HP (11 kW)।এর বিশাল স্ট্রোকটি 2HP (1.5 kW) ফ্রিকোয়েন্সি কনভার্সন মোটরকে রিডিউসার এবং নির্ভুল গিয়ার দাঁত সারি দিয়ে চালানোর জন্য গ্রহণ করে।প্রধান করাত তেল সিলিন্ডারের উপরে এবং নিচের ক্রিয়াকে মেলে, তাই করাত আরও শক্তিশালী, ঐতিহ্যবাহী চেইন ট্রান্সমিশনের কারণে জ্যামিং এবং পিষে যাওয়ার ঘটনা এড়িয়ে যায়।
প্রধান ওয়ার্কবেঞ্চ:
মূল কাজের টেবিলটিও একটি ভাসমান টেবিল।কপার এয়ার ফ্লোট পুঁতিগুলি হার্ড ক্রোম প্লেটেড প্যানেলে সাজানো হয়।বর্ধিত স্থায়িত্বের শর্তের অধীনে, শ্রমিকের উপরের শীট ধাতুর কাজের দক্ষতাও উন্নত হয়।
ক্ল্যাম্পস:
1. কাজের ক্ল্যাম্পের সংখ্যার স্ট্যান্ডার্ড কনফিগারেশন: 4 পিসি ক্ল্যাম্প।
2. প্রতিটি বাতা একটি লিভার উপায়ে ওয়ার্কপিস শীট টানতে একটি সিলিন্ডার দিয়ে সজ্জিত, যাতে এটি ওয়ার্কপিস টানলে, এটি নিশ্চিত করতে পারে যে কাজের উপাদানটি শীটটিকে আটকে রাখে।
ধুলো-প্রমাণ শীট
সেগমেন্টাল ডাস্টপ্রুফ শীট স্বচ্ছ প্লাস্টিক শীট গ্রহণ করে, যা কার্যকরভাবে ধুলো নির্গমনকে প্রতিরোধ করতে পারে এবং সুরক্ষা সুরক্ষা ফাংশন অর্জন করতে পারে।
ইলেকট্রনিক কন্ট্রোল বক্স কনফিগারেশন:
1. সমস্ত ইলেকট্রনিক যন্ত্রাংশ তাইওয়ানের আসল কারখানা থেকে কেনা হয়।
2. সার্ভো মোটর এবং সার্ভো ড্রাইভার হল ডেল্টা।
3. ফ্রিকোয়েন্সি কনভার্টার হল তাইওয়ান ইংওয়েইটেং।
পাওয়ার সাপ্লাই:
1. পাওয়ার সাপ্লাই হল ইন্ডাস্ট্রিয়াল থ্রি-ফেজ সাপ্লাই যার ভোল্টেজ 380V/50HZ।
বায়ু চাপ সরবরাহ:
বায়ুচাপ 5-6 কেজি/সেমি ব্যবহার করুন
ধুলো সংগ্রহ:
সাধারন সামগ্রী:
1. একটি প্রধান করাত ফলক: কার্বাইড করাত ফলক (অ্যালুমিনিয়াম প্লেটের জন্য বিশেষ)।
2. কাজ clamps: 4pcs.
3. ফ্লোটিং ফিডিং টেবিল: 1000mm x 600mm x 1 সেট।
4. টুলবক্সে টুলের একটি সেট রয়েছে।
5. প্রধান করাত মোটরের বেল্ট মেশিনে সাজানো হয়।
প্রধান প্রযুক্তিগত পরামিতি
| Spec./model |
LS-1000BNC |
| কার্যকরী |
কাটিং দৈর্ঘ্য |
1800 মিমি |
| কাটিং প্রস্থ |
1000 মিমি |
| সর্বোচ্চউচ্চতা কাটা |
150 মিমি |
| সর্বোচ্চব্লেডের উচ্চতা |
160 মিমি |
| করাত |
প্রধান মোটর করাত |
11KW |
| প্রধান ফলক ব্যাস |
Ø510 মিমি |
| প্রধান করাত খাদ কোর দিয়া. |
Ø 38 মিমি |
| টাকু গতি |
4000 r/মিনিট |
| সিট দেখেছি |
বৈদ্যুতিন সংকেতের মেরু বদল মোটর ভ্রমণ |
1.5KW |
| এগিয়ে যাওয়ার গতি |
সর্বোচ্চ9 মি/মিনিট |
| পশ্চাদগামী গতি |
সর্বোচ্চ17 মি/মিনিট |
| |
অটো ফিডিং সার্ভো মোটর |
AC 1.5KW |
| বায়ু চাপ |
≥5.0 kg/cm2 |
| টেবিলের উচ্চতা |
950 মিমি |
| স্থিতিস্থাপক |
2800×3550×1680 |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
380V/50Hz |
