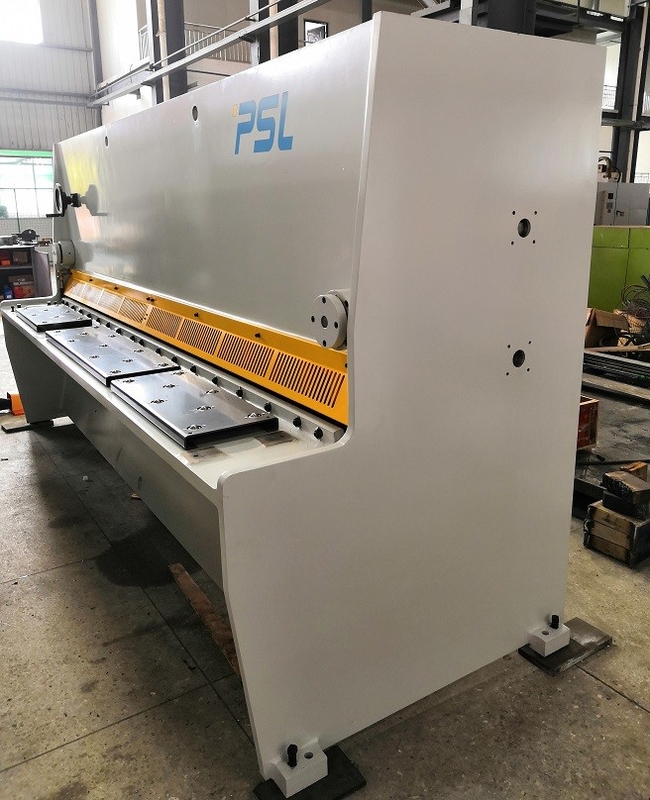

দ্রুত গতির এনসি শিট মেটাল হাইড্রোলিক গিলোটিন শিয়ারিং মেশিন যেমন LVD-YSD শিয়ার
- শিয়ারের প্রধান বৈশিষ্ট্য,
- উপরের ব্লেড ফ্রেম গিলোটিন গঠন গ্রহণ করে।রোলিং গাইড তিন-পয়েন্ট টাইপ অনুযায়ী বিয়ারিং দ্বারা সমর্থিত।সামনের প্রিলোডিং গাইড বোর্ডটি ব্লেড ধারকটিকে পিছনের উপরের রোলার এবং নিম্ন রোলারের সাথে সংযুক্ত রাখে এবং পারস্পরিক গতিতে কোন ছাড়পত্র নেই।
আমি
- উপরের ব্লেড ফ্রেমটি একটি বাঁকানো কাঠামো গ্রহণ করে, যা ফাঁকা করার জন্য সুবিধাজনক এবং ওয়ার্কপিস কাটার সঠিকতা উন্নত করে।
- কাটিং কোণটি হাইড্রোলিক সিস্টেমের মাধ্যমে বোতাম দ্বারা পরিবর্তন করা যেতে পারে, যা সুবিধাজনক এবং দ্রুত।
- বিভিন্ন শিয়ারিং কোণ বিভিন্ন প্লেটের বেধের সাথে মিলে যায়। পাতলা প্লেট শিয়িং করার সময়, শিয়ারিং কোণ হ্রাস করা যেতে পারে, ওয়ার্কপিসের বিকৃতি ন্যূনতম হ্রাস করা যেতে পারে এবং ছেদটি সোজা এবং burrs ছাড়াই থাকে।
- ব্লেড ক্লিয়ারেন্স ভাল শিয়ারিং গুণমান উন্নত করতে হাত দ্বারা সামঞ্জস্য করা সুবিধাজনক।ব্লেডের ক্লিয়ারেন্স মান মিটারে সংখ্যাগতভাবে প্রদর্শিত হয়।
- মোটর চালিত ব্লেড ক্লিয়ারেন্স বিকল্প।
- আয়তক্ষেত্রাকার উলর ব্লেড, আমাদের শিয়ারিং মেশিনে চার-প্রান্ত ব্যবহার করা হয়, দীর্ঘ জীবন ব্যবহার করে, রিফ্রেশ করা সহজ।
আমি
- গোলাকার বল সমর্থন ওয়ার্কিং-টেবিল, ব্যবহারকারীদের প্লেট খাওয়ানোর জন্য সুবিধাজনক।
- ব্যবহারকারীর প্রাক-পজিশনিং অপারেশনের প্রয়োজনীয়তা মেটাতে রুলার মিটার সহ সামনের গেজ।
2. মেশিনের প্রধান অংশ
2.1।কম্পিউটার-সহায়তা ডিজাইন ব্যবহার করে।মেশিন ফ্রেমের শক্তি এবং কাঠামোর যৌক্তিকতা নিশ্চিত করতে প্রধান ফ্রেম, উপরের ব্লেড ধারক এবং অন্যান্য গুরুত্বপূর্ণ অংশগুলি ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার দ্বারা বিশ্লেষণ করা হয়।
2.2 পুরো ঢালাই কাঠামো ফ্রেম এবং উপরের ব্লেড ধারকের জন্য গৃহীত হয়, এবং জার্মান প্রযুক্তি অভ্যন্তরীণ চাপ দূর করার জন্য ব্যবহৃত হয়।নির্ভুলতা ভাল বজায় রাখা হয়.
2.3 শিয়ারিং মেশিনের দুই পাশের স্তম্ভ, সামনের ওয়ার্কিং-টেবিল, প্রেসিং বিম এবং উপরের ব্লেড হোল্ডার এক সময়ে বোরিং এবং মিলিং মেশিন দ্বারা তৈরি এবং গঠিত হয়, যা প্রতিটি সমাবেশ পৃষ্ঠের উল্লম্বতা এবং সমান্তরালতা নিশ্চিত করে।
2.4 মরিচা অপসারণের জন্য শট ব্লাস্টিং ব্যবহার করা এবং ঢালাই করা ফ্রেমে অ্যান্টি-রাস্ট পেইন্ট স্প্রে করা।
3. শিয়ার HGO-6x3100 এর প্রযুক্তিগত পরামিতি,
| না. |
নাম |
মান |
ইউনিট |
মন্তব্য |
| 1 |
সর্বোচ্চবেধ কাটা |
6 |
মিমি |
σb≤450N/মিমি2 |
| 2 |
সর্বোচ্চকাটা প্রস্থ |
3100 |
মিমি |
|
| 3 |
সর্বোচ্চকর্তন শক্তি |
165 |
kN |
|
| 4 |
গলা |
0 |
মিমি |
|
| 5 |
কাটিং কোণ |
0.5-2.5 |
ডিগ্রী |
সামঞ্জস্যযোগ্য |
| 6 |
স্ট্রোক |
15-36 |
সময়/মিনিট। |
দ্রুত গতি |
| 7 |
ব্যাক-গেজের পরিসর |
10-750 |
মিমি |
|
| 8 |
হোল্ড-ডাউন পরিমাণ |
17 |
পিসি |
|
| 9 |
তেল ট্যাঙ্কের আয়তন |
170 |
এল |
|
| 10 |
প্রধান মোটরের শক্তি |
7.5 |
কিলোওয়াট |
|
| 11 |
দৈর্ঘ্য |
4050 |
মিমি |
|
| 12 |
প্রস্থ |
1750 |
মিমি |
|
| 13 |
উচ্চতা |
1750 |
মিমি |
|
| 14 |
মেশিনের ওজন |
5500 |
কেজি |
|
4. হাইড্রোলিক সিস্টেম
4.1।উন্নত ইউরোপীয় প্রযুক্তি এবং সমন্বিত জলবাহী নিয়ন্ত্রণ ব্যবস্থা গ্রহণ, এটির ভাল নির্ভরযোগ্যতা রয়েছে।
4.2।সিরিজ সিলিন্ডার সিঙ্ক্রোনাইজেশন সিস্টেম গৃহীত হয়, এবং মেশিন টুল অভিন্নভাবে লোড করা হয়।
4.3।চাপা শক্তি শিয়ারিং বল বৃদ্ধির সাথে বৃদ্ধি পায়।
4.4।হাইড্রোলিক সিস্টেমে ওভারলোড ওভারফ্লো সুরক্ষা, নিরাপদ এবং নির্ভরযোগ্য।
4.5।তেল পাম্প NACHI জাপানের অভ্যন্তরীণ গিয়ার পাম্প গ্রহণ করে, যা উচ্চ চাপ এবং কম শব্দ সহ্য করতে পারে।
4.6।সিলিং জার্মানি MERKEL এবং জাপান NOK দ্বারা উত্পাদিত হয়.তারা ভাল sealing কর্মক্ষমতা এবং দীর্ঘ সেবা জীবন আছে.
4.7।তেল স্তর উচ্চতা পরিষ্কার এবং স্বজ্ঞাত প্রদর্শন.
4.8।এই মেশিন রেট লোড অধীনে ক্রমাগত কাজ করতে পারেন.জলবাহী সিস্টেম স্থিতিশীল এবং নির্ভুলতা।
5. বৈদ্যুতিক সিস্টেম
5.1।ব্যাক-গেজ ভ্রমণ নিয়ন্ত্রণ করতে Estun NC কন্ট্রোলার E21s ব্যবহার করে,
5.2।ইলেকট্রনিক কন্ট্রোল ক্যাবিনেট IP54 সুরক্ষা মান পূরণ করে এবং বৈদ্যুতিক উপাদানগুলি একটি স্ট্যান্ডার্ড এবং স্পষ্টভাবে চিহ্নিত করা হয়।
5.3।এটি একটি নির্দিষ্ট অপারেটিং টিপ্যানেল এবং সহজ অপারেশনের জন্য একটি চলমান প্যাডেল সুইচ দিয়ে সজ্জিত।
5.5।সরঞ্জাম এবং কর্মীদের নিরাপত্তা নিশ্চিত করতে ইমার্জেন্সি স্টপ এবং ওভারলোড সুরক্ষার মতো নির্ভরযোগ্য বৈদ্যুতিক সুরক্ষা ব্যবস্থা রয়েছে।
পণ্য পরামিতি:
| নাম মডেল |
6x2500
|
6x3100
|
6x4000
|
| সর্বোচ্চ শিয়ার বেধ |
|
|
|
| সাধারণ ইস্পাত মিমি |
6
|
6
|
6
|
| স্টেইনলেস স্টীল মিমি |
3
|
3
|
3
|
| কাটিং দৈর্ঘ্য মিমি |
2500
|
3100
|
4000
|
| শিয়ার বল kN |
170
|
145
|
170
|
| ব্যাকগেজ ভ্রমণ মিমি |
750
|
750
|
750
|
| কাটিং কোণ সমন্বয় ° |
0.5-2.5
|
0.5-3
|
0.5-2.5
|
| প্রতি মিনিটে স্ট্রোক |
14-45
|
12-45
|
10-45
|
| গলা মিমি |
30
|
30
|
30
|
| পায়ের টিপে সংখ্যা |
13
|
17
|
বাইশ
|
| জ্বালানী ট্যাংক ভলিউম এল |
110
|
110
|
200
|
| মোটর শক্তি কিলোওয়াট |
7.5
|
7.5
|
7.5
|
| ওজন (কেজি |
4700
|
5500
|
8000
|
| আকার দৈর্ঘ্য মিমি |
3445
|
4045
|
4995
|
| প্রস্থ মিমি |
1727
|
1737
|
1862
|
| উচ্চতা মিমি |
1615
|
1750
|
1900
|
