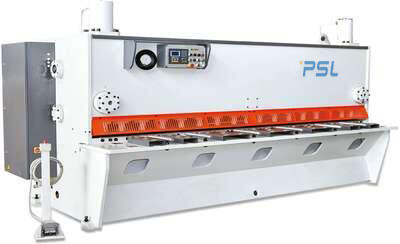

এলভিডি-ওয়াইএসডি পদ্ধতিতে স্বয়ংক্রিয় শিট মেটাল ইউরোপীয় হাইড্রোলিক গিলোটিন শিয়ার প্লেট কাটিং মেশিন
মেশিনের প্রধান কাঠামোগত বৈশিষ্ট্য,
1. UG সসীম উপাদান বিশ্লেষণ পদ্ধতি, CAD অক্জিলিয়ারী ডিজাইন ব্যবহার করে, ফ্রেমটি অবিচ্ছেদ্য ঢালাই এবং কম্পন নির্মূল অভ্যন্তরীণ চাপের চিকিত্সা এবং মেশিনটিকে উচ্চতর অনমনীয়তা এবং কম্পন প্রতিরোধের জন্য অন্যান্য পদ্ধতি গ্রহণ করে।
2.ছুরি ধারককে সমর্থন করার জন্য তিন-পয়েন্ট রোলিং গাইড রেল ব্যবহার করা হয় এবং ব্লেডের ফাঁক ম্যানুয়ালি বা মোটর চালিত (ঐচ্ছিক) সমন্বয় করা হয়।ফাঁক মান শিয়ারেবল প্লেট বেধ মান রূপান্তরিত হয়.সমন্বয় সুবিধাজনক এবং মান সঠিক।
3.সামঞ্জস্যযোগ্য ব্লেড সমর্থন এবং আয়তক্ষেত্রাকার চার-প্রান্তের অবিচ্ছেদ্য দীর্ঘ ব্লেড গ্রহণ করুন, যা ফলকের ফাঁকের অভিন্নতা সামঞ্জস্য করতে, কাটিয়া গুণমান উন্নত করতে এবং ব্লেডের পরিষেবা জীবন দীর্ঘায়িত করতে সুবিধাজনক।
4. ট্যান্ডেম তেল সিলিন্ডার সিঙ্ক্রোনাইজেশন সিস্টেম গৃহীত হয়, এবং মেশিন টুল সমানভাবে জোর দেওয়া হয়।ট্যান্ডেম সিলিন্ডারের তেলের ভলিউম সামঞ্জস্য করে, শিয়ার কোণটি বিভিন্ন প্লেটের বেধের শিয়ারিংয়ের প্রয়োজন মেটাতে আরও সুবিধাজনকভাবে সামঞ্জস্য করা যেতে পারে।
5. পাতলা প্লেট শিয়িং করার সময়, শিয়ারিং কোণ হ্রাস করা যেতে পারে, অংশগুলির বিকৃতি ন্যূনতম হ্রাস করা যেতে পারে এবং ছেদটি সোজা এবং burrs ছাড়াই হয়।
6. আয়তক্ষেত্রাকার ফলক, চার প্রান্ত ব্যবহার করা যেতে পারে, দীর্ঘ সেবা জীবন, সহজ নাকাল.
7. চলমান ব্লেড সমর্থন ব্লেড ক্লিয়ারেন্স অভিন্নতা সমন্বয় সহজতর, শিয়ার গুণমান উন্নত এবং ফলক সেবা জীবন দীর্ঘায়িত.
8.অপারেটরের শ্রমের তীব্রতা কমাতে সর্বজনীন কনভেয়িং বল সাপোর্টিং টেবিল গৃহীত হয়।
9.হাইড্রোলিক সিস্টেম একটি সহায়ক শক্তির উত্স হিসাবে একটি মূত্রাশয়-টাইপ সঞ্চয়কারী ব্যবহার করে এবং একই সময়ে সিস্টেমের চাপের প্রভাবকে শোষণ করে, যাতে মেশিন টুলটি মসৃণভাবে চলে এবং শব্দ কম হয়।
10. মরিচা অপসারণ করতে শট পিনিং ব্যবহার করুন এবং অ্যান্টি-রাস্ট পেইন্ট স্প্রে করুন।
1. প্রধান ফ্রেম দুই পাশের ঘর, সামনে প্রেসিং বিম, এবং সামনে ওয়ার্কিং টেবিল।
2. ব্লেডস/সঙ্গে ছুরি ধারকতিন-পয়েন্ট রোলিং গাইড রেল।
3. আয়তক্ষেত্রাকার চার-ব্লেড অবিচ্ছেদ্য লম্বা ফলক।
4. Ingerated জলবাহী ভালভ বোর্ড সিস্টেম, ট্যান্ডেম তেল সিলিন্ডার সিঙ্ক্রোনাইজেশন সিস্টেম.
5. বল স্ক্রু এবং লিনিয়ার গাইড, বৈদ্যুতিন সংকেতের মেরু বদল মোটর বা সার্ভো মোটর সহ মোটরযুক্ত ব্যাকগেজ ডিভাইস।
6. লাইন আপ বাতি ডিভাইস.
7. NC/CNC কন্ট্রোলার Estun E21s, ELGO P40T, Delem DAC360T, ইত্যাদি...
8. ইউনিভার্সাল কনভেয়িং বল সাপোর্টিং টেবিল।
9. ফ্রন্ট স্টপার।
10. মূত্রাশয়-টাইপ সঞ্চয়কারী।
HGN-13x3100 এর প্রযুক্তিগত পরামিতি,
| না. |
নাম |
মান |
ইউনিট |
মন্তব্য |
| 1 |
সর্বোচ্চবেধ কাটা |
13 |
মিমি |
σb≤450N/মিমি2 |
| 2 |
সর্বোচ্চকাটা প্রস্থ |
3100 |
মিমি |
|
| 3 |
সর্বোচ্চকর্তন শক্তি |
580 |
kN |
|
| 4 |
গলা |
100 |
মিমি |
|
| 5 |
কাটিং কোণ |
0.5-2.5 |
ডিগ্রী |
সামঞ্জস্যযোগ্য |
| 6 |
স্ট্রোক |
8 |
|
সময়/মিনিট। |
| 7 |
ব্যাক-গেজের পরিসর |
10-1000 |
মিমি |
|
| 8 |
হোল্ড-ডাউন পরিমাণ |
17 |
পিসি |
|
| 9 |
তেল ট্যাঙ্কের আয়তন |
450 |
এল |
|
| 10 |
প্রধান মোটরের শক্তি |
15 |
কিলোওয়াট |
|
| 11 |
দৈর্ঘ্য |
3900 |
মিমি |
|
| 12 |
প্রস্থ |
2200 |
মিমি |
|
| 13 |
উচ্চতা |
2350 |
মিমি |
|
| 14 |
মেশিনের ওজন |
8700 |
কেজি |
|
হাইড্রোলিওক
1. উন্নত ইউরোপীয় প্রযুক্তি প্রবর্তন এবং সমন্বিত জলবাহী নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করা, এটির ভাল নির্ভরযোগ্যতা রয়েছে।
2. সিরিজ সিলিন্ডার সিঙ্ক্রোনাইজেশন সিস্টেম গৃহীত হয়, এবং মেশিন অভিন্নভাবে লোড করা হয়.
3. হাইড্রোলিক সিস্টেম স্কিন-ব্যাগ সঞ্চয়কারীকে সহায়ক শক্তি হিসাবে ব্যবহার করে, একই সময়ে চাপের প্রভাব শোষণ করে, মেশিন টুল মসৃণভাবে চলে এবং কম শব্দ হয়।
4.চাপা শক্তি শিয়ার বল বৃদ্ধির সাথে বৃদ্ধি পায়।
5. হাইড্রোলিক সিস্টেম ওভারলোড ওভারফ্লো সুরক্ষা, নিরাপদ এবং নির্ভরযোগ্য।
6. তেল পাম্প জাপানের NACHI কোম্পানির অভ্যন্তরীণ গিয়ার পাম্প গ্রহণ করে, যা উচ্চ চাপ এবং কম শব্দ সহ্য করতে পারে।
7. Sealings জার্মানি MERKEL এবং জাপান NOK দ্বারা উত্পাদিত হয়.
8.হাইড্রোলিক সিস্টেমটি উচ্চ ফিল্টারিং নির্ভুলতার সাথে ফিল্টার দিয়ে সজ্জিত।
9. শিয়ার রেট করা লোডের অধীনে ক্রমাগত কাজ করতে পারে।জলবাহী সিস্টেম স্থিতিশীল এবং নির্ভুলতা।
বৈদ্যুতিক ব্যবস্থা
1. ব্যাক-গেজ ভ্রমণ নিয়ন্ত্রণ করতে Estun NC কন্ট্রোলার E21s ব্যবহার করে,বা CNC কন্ট্রোলার ELGO P40T বা DELEM DAC360T ব্যাক-গেজ (কাটিং দৈর্ঘ্য), কাটিং কোণ, কাটিং প্রস্থ এবং ব্লেড ক্লিয়ারেন্স এবং পিছনের বায়ুসংক্রান্ত কাটিং সাপোর্টিং নিয়ন্ত্রণ করতে।শিয়ারিং মেশিনের জন্য বিশেষ।
5.2।মূল বৈদ্যুতিক উপাদানগুলি স্নাইডার, সিমেন্স, ABB হিসাবে বিখ্যাত ব্র্যান্ড গ্রহণ করে, যা আন্তর্জাতিক মানের সাথে সঙ্গতিপূর্ণ, নিরাপদ এবং নির্ভরযোগ্য, দীর্ঘ পরিষেবা জীবন এবং শক্তিশালী হস্তক্ষেপ-বিরোধী ক্ষমতা রয়েছে।
5.3।ইলেকট্রনিক কন্ট্রোল ক্যাবিনেট IP54 সুরক্ষা মান পূরণ করে এবং বৈদ্যুতিক উপাদানগুলি একটি স্ট্যান্ডার্ড এবং স্পষ্টভাবে চিহ্নিত করা হয়।
5.4।এটি একটি মোবাইল অপারেটিং প্যানেল এবং সহজ অপারেশনের জন্য একটি চলমান প্যাডেল সুইচ দিয়ে সজ্জিত।
5.5।সরঞ্জাম এবং কর্মীদের নিরাপত্তা নিশ্চিত করতে ইমার্জেন্সি স্টপ এবং ওভারলোড সুরক্ষার মতো নির্ভরযোগ্য বৈদ্যুতিক সুরক্ষা ব্যবস্থা রয়েছে।
