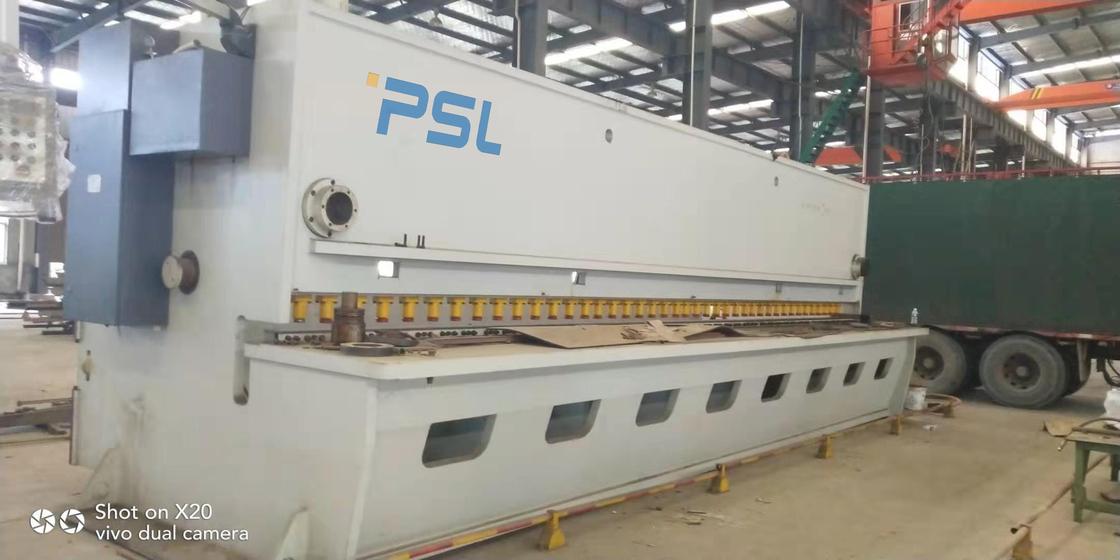

NC হাইড্রোলিক গিলোটিন শিয়ারিং মেশিন LVD-YSD শৈলী মডেল HGS13x6200
- মেশিনের প্রধান বৈশিষ্ট্য
1.1।উপরের ব্লেড ধারক গিলোটিন গঠন গ্রহণ করে।
1.2।রোলিং গাইডটি তিন-পয়েন্ট টাইপ দ্বারা সমর্থিত।সামনের প্রিলোডিং গাইড রেল টুল হোল্ডারটিকে পিছনের উপরের রোলার এবং পিছনের নীচের রোলারের সাথে সংযুক্ত রাখে এবং পারস্পরিক গতিতে কোনও ছাড়পত্র নেই।
1.3।নিম্ন পূর্ণাঙ্গ ভাল নির্ভুলতা সঙ্গে সংশোধন করা হয়.
1.4।উপরের টুল ধারক একটি আনত কাঠামো গ্রহণ করে, যা ফাঁকা করার জন্য সুবিধাজনক এবং অংশগুলির সঠিকতা উন্নত করে।
1.5।শিয়ারিং কোণ সামঞ্জস্য করা যেতে পারে.বোতাম নিয়ন্ত্রণ শিয়ারিং কোণ সামঞ্জস্য করতে ব্যবহৃত হয়, যা সুবিধাজনক এবং দ্রুত।
1.6।পাতলা প্লেট শিয়িং করার সময়, শিয়ারিং কোণ হ্রাস করা যেতে পারে, অংশগুলির বিকৃতি ন্যূনতম হ্রাস করা যেতে পারে এবং ছেদটি সোজা এবং burrs ছাড়া হয়।
1.7।ব্লেড ক্লিয়ারেন্স সমন্বয় সুবিধাজনক এবং শিয়ারিং গুণমান উন্নত।ব্লেডের ক্লিয়ারেন্স মান সংখ্যাগতভাবে প্রদর্শিত হয়।
1.8।আয়তক্ষেত্রাকার ফলক, চার প্রান্ত ব্যবহার করা যেতে পারে, দীর্ঘ সেবা জীবন, সহজ নাকাল.
1.9।চলমান ব্লেড সমর্থন ব্লেড ক্লিয়ারেন্স অভিন্নতা সামঞ্জস্যের সুবিধা দেয়, শিয়ারের গুণমান উন্নত করে এবং ব্লেডের পরিষেবা জীবনকে দীর্ঘায়িত করে।
1.10।গোলাকার বল সমর্থন টেবিল, ফিড কাটা ব্যবহারকারীদের জন্য সুবিধাজনক.
1.11।নিচের ব্লেডের লম্ব রুলার সহ সামনের গেজ ব্যবহারকারীর প্রাক-পজিশনিং অপারেশনের প্রয়োজনীয়তা পূরণ করে।
2. প্রযুক্তিগত পরামিতি,
| না. |
নাম |
মান |
ইউনিট |
মন্তব্য |
| 1 |
সর্বোচ্চবেধ কাটা |
13 |
মিমি |
σb≤450N/মিমি2 |
| 2 |
সর্বোচ্চকাটা প্রস্থ |
6200 |
মিমি |
|
| 3 |
সর্বোচ্চকর্তন শক্তি |
730 |
kN |
|
| 4 |
গলা |
100 |
মিমি |
|
| 5 |
কাটিং কোণ |
0.5-2.5 |
ডিগ্রী |
সামঞ্জস্যযোগ্য |
| 6 |
স্ট্রোক |
7 |
|
সময়/মিনিট। |
| 7 |
ব্যাক-গেজের পরিসর |
10-1000 |
মিমি |
|
| 8 |
হোল্ড-ডাউন পরিমাণ |
32 |
পিসি |
|
| 9 |
তেল ট্যাঙ্কের আয়তন |
680 |
এল |
|
| 10 |
প্রধান মোটরের শক্তি |
30 |
কিলোওয়াট |
|
| 11 |
দৈর্ঘ্য |
7100 |
মিমি |
|
| 12 |
প্রস্থ |
2400 |
মিমি |
|
| 13 |
উচ্চতা |
2850 |
মিমি |
|
| 14 |
মেশিনের ওজন |
29000 |
কেজি |
|
3. মেশিনের প্রধান অংশ
3.1।কম্পিউটার-সহায়তা ডিজাইন ব্যবহার করে।ফ্রেম, স্লাইডার এবং অন্যান্য গুরুত্বপূর্ণ উপাদানগুলি ফ্রেমের শক্তি এবং কাঠামোর যৌক্তিকতা নিশ্চিত করতে ANSYS সসীম উপাদান বিশ্লেষণ সফ্টওয়্যার দ্বারা বিশ্লেষণ করা হয়।
3.2 পুরো ঢালাই কাঠামো ফ্রেম এবং উপরের ব্লেড ধারক জন্য গৃহীত হয়, এবং জার্মান প্রযুক্তি অভ্যন্তরীণ চাপ দূর করার জন্য ব্যবহার করা হয়.নির্ভুলতা ভাল বজায় রাখা হয়.
3.3 মরিচা অপসারণ করতে শট পিনিং ব্যবহার করুন এবং অ্যান্টি-রাস্ট পেইন্ট স্প্রে করুন।
3.4 মেশিন টুলের স্তম্ভ, ওয়ার্কবেঞ্চ, প্রেসিং বিম এবং উপরের টুল হোল্ডারগুলি এক সময়ে বোরিং এবং মিলিং মেশিন দ্বারা গঠিত হয়, যা প্রতিটি মাউন্টিং পৃষ্ঠের উল্লম্বতা এবং সমান্তরালতা নিশ্চিত করে।
- হাইড্রোলিওক
4.1।উন্নত ইউরোপীয় প্রযুক্তি প্রবর্তন এবং সমন্বিত জলবাহী নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করা, এটির ভাল নির্ভরযোগ্যতা রয়েছে।
4.2।সিরিজ সিলিন্ডার সিঙ্ক্রোনাইজেশন সিস্টেম গৃহীত হয়, এবং মেশিন টুল অভিন্নভাবে লোড করা হয়।
4.3।হাইড্রোলিক সিস্টেম স্কিন-ব্যাগ অ্যাকিউমুলেটরকে সহায়ক শক্তি হিসাবে ব্যবহার করে, একই সময়ে চাপের প্রভাব শোষণ করে, মেশিন টুল মসৃণভাবে চলে এবং কম শব্দ হয়।
4.4।হাইড্রোলিক প্রেস শিয়ারিংকে আরও নির্ভরযোগ্য করে তোলে।
4.5।চাপা শক্তি শিয়ার বল বৃদ্ধির সাথে বৃদ্ধি পায়।
4.6।হাইড্রোলিক সিস্টেমে ওভারলোড ওভারফ্লো সুরক্ষা, নিরাপদ এবং নির্ভরযোগ্য।
4.7।তেল পাম্প জাপানের NACHI কোম্পানির অভ্যন্তরীণ গিয়ার পাম্প গ্রহণ করে, যা উচ্চ চাপ এবং কম শব্দ সহ্য করতে পারে।
4.8।সিলিং রিং জার্মানি MERKEL কোম্পানি এবং জাপান NOK কোম্পানি দ্বারা উত্পাদিত হয়.তারা ভাল sealing কর্মক্ষমতা, নির্ভরযোগ্য অপারেশন এবং দীর্ঘ সেবা জীবন আছে.
4.9।তেল স্তর উচ্চতা পরিষ্কার এবং স্বজ্ঞাত প্রদর্শন.
4.10।হাইড্রোলিক সিস্টেমটি উচ্চ ফিল্টারিং নির্ভুলতার সাথে ফিল্টার দিয়ে সজ্জিত।
4.11।মেশিন টুল রেট লোড অধীনে ক্রমাগত কাজ করতে পারে.জলবাহী সিস্টেম স্থিতিশীল এবং নির্ভুলতা।
5. বৈদ্যুতিক সিস্টেম
5.1।ব্যাক-গেজ ট্র্যাভেলিং নিয়ন্ত্রণ করতে Estun NC কন্ট্রোলার E21s ব্যবহার করা, শিয়ারিং মেশিনের জন্য বিশেষ
5.2।মূল বৈদ্যুতিক উপাদানগুলি বিদেশ থেকে আমদানি করা অংশগুলি গ্রহণ করে, যা আন্তর্জাতিক মানের সাথে সামঞ্জস্যপূর্ণ, নিরাপদ এবং নির্ভরযোগ্য, দীর্ঘ পরিষেবা জীবন এবং শক্তিশালী হস্তক্ষেপ-বিরোধী ক্ষমতা রয়েছে।
5.3।ইলেকট্রনিক কন্ট্রোল ক্যাবিনেট IP54 সুরক্ষা মান পূরণ করে এবং বৈদ্যুতিক উপাদানগুলি একটি স্ট্যান্ডার্ড এবং স্পষ্টভাবে চিহ্নিত করা হয়।
5.4।এটি একটি মোবাইল অপারেটিং টেবিল এবং সহজ অপারেশনের জন্য একটি চলমান প্যাডেল সুইচ দিয়ে সজ্জিত।
5.5।সরঞ্জাম এবং কর্মীদের নিরাপত্তা নিশ্চিত করতে ইমার্জেন্সি স্টপ এবং ওভারলোড সুরক্ষার মতো নির্ভরযোগ্য বৈদ্যুতিক সুরক্ষা ব্যবস্থা রয়েছে।
পণ্য পরামিতি:
| নাম মডেল |
62/6
|
৬২/৮
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| সর্বোচ্চশিয়ার বেধ |
|
|
|
|
|
|
|
|
|
|
|
| হালকা ইস্পাত মিমি |
6
|
8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| স্টেইনলেস স্টীল মিমি |
3
|
4
|
6
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
| কাটিং দৈর্ঘ্য মিমি |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| শিয়ার বল kN |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| ব্যাকগেজ ভ্রমণ মিমি |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| কাটিং কোণ সমন্বয় ° |
0.5-2.5
|
0.5-2.5
|
0.5-2
|
0.5-2
|
0.5-2.5
|
0.5-2.5
|
0.5-3
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
| প্রতি মিনিটে স্ট্রোক |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| গলা মিমি |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| পায়ের টিপে সংখ্যা |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
বাইশ
|
32
|
| জ্বালানী ট্যাংক ভলিউম এল |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| মোটর শক্তি কিলোওয়াট |
15
|
বাইশ
|
37
|
30
|
30
|
60
|
বাইশ
|
বাইশ
|
30
|
37
|
37
|
| ওজন (কেজি |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| আকার দৈর্ঘ্য মিমি |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| প্রস্থ মিমি |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| উচ্চতা মিমি |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
