পণ্যের বিবরণ:
প্রদান:
|

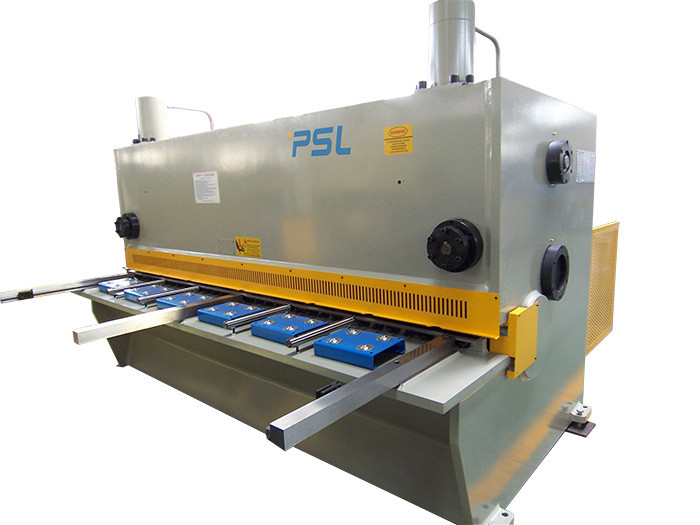

| পণ্যের নাম: | QC11Y-16x4000 CNC হাইড্রোলিক শিয়ারিং মেশিন অ্যান্টি-টুইস্টিং | অবস্থা: | নতুন |
|---|---|---|---|
| আবেদন: | শিল্প ধাতু কাটিয়া, ধাতু প্লেট কাটিয়া মেশিন | কাটিয়া উপাদান: | ধাতু স্টেইনলেস স্টীল কার্বন ইস্পাত অ্যালুমিনিয়াম, MS/SS/GI ইত্যাদি ইস্পাত প্লেট |
| গলার ফাঁক: | 100 মিমি, 200 মিমি, 500 মিমি | নিয়ন্ত্রণ মোড: | NC/CNC কন্ট্রোলার Estun E21s, ELGO P40T, Delem DAC360T |
| মুল মটর: | সাধারণ মোটর, সার্ভো মোটর শক্তি সঞ্চয় করে | ব্যাক-গেজ: | বল স্ক্রু + লিনিয়ার গাইড, 1000 মিমি ভ্রমণ |
| ব্যাক-গেজ মোটর: | সাধারণ মোটর বা সার্ভো ড্রাইভার | রঙ: | সাদা+নীল, ধূসর কালো+সাদা, কাস্টমাইজড |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | কাস্টমাইজড, 220V/380V/400V 50HZ/60HZ | বিক্রয়োত্তর সেবা প্রদান করা হয়: | প্রকৌশলী বিদেশে পরিষেবা যন্ত্রপাতি, অনলাইন সমর্থন, ভিডিও প্রযুক্তিগত সহায়তার জন্য উপলব্ধ |
| ওয়ারেন্টি: | 1 বছর | ||
| বিশেষভাবে তুলে ধরা: | ইলেক্ট্রোম্যাগনেটিক শিয়ারিং মেশিন,ইন্ডাস্ট্রিয়াল শিয়ারিং মেশিন,শিয়ারিং নমন মেশিন |
||
1.ইউজি সীমিত উপাদান বিশ্লেষণ পদ্ধতি, সিএডি সহায়ক নকশা, ফ্রেম ইন্টিগ্রাল ওয়েল্ডিং এবং কম্পন নির্মূল অভ্যন্তরীণ চাপের চিকিত্সা এবং গরম করার পদ্ধতিগুলিকে মেশিন টুলকে উচ্চতর দৃঢ়তা এবং কম্পন প্রতিরোধের জন্য গ্রহণ করা।গেট টাইপ টুল হোল্ডার স্ট্রাকচার, ব্লেড ক্লিয়ারেন্সের স্বয়ংক্রিয় সূক্ষ্ম সমন্বয়, নাইট্রোজেন সঞ্চয়িত রিটার্ন, রিয়ার কাটিং হাইড্রোলিক অ্যান্টি-টুইস্টিং সিস্টেম।
2. এন্টি-টুইস্ট সিস্টেম কাটিং শীট উপাদানকে ব্লেড নড়াচড়ার বিরুদ্ধে কাটার প্রক্রিয়ার সময় সোজা ধরে রেখে সরু এবং স্ট্রিপ কাটিংয়ের মধ্যে মোচড় দেওয়া থেকে বাধা দেয়।CNC গিলোটিন শিয়ার্স সংস্করণের অ্যান্টি-টুইস্ট সিস্টেম শক্তিকে আরও সমানভাবে বিতরণ করে।এটি পাতলা ধাতব শীটগুলির পৃষ্ঠের ক্ষতির সম্ভাবনা কমাতে কাজ করে।
3. এই শিয়ারিং মেশিনটি একটি মাল্টি ফাংশন মেশিন।প্রধান নিয়ন্ত্রণকারী X-অক্ষ (কাটিং wdith) NC কন্ট্রোলার Estun E21s দ্বারা নিয়ন্ত্রিত এবং চালিত হয়।কাটিং এঙ্গেল, ব্লেড গ্যাপ/ক্লিয়ারেন্সও বিভিন্ন প্লেটের উপকরণ এবং বেধ অনুযায়ী কন্ট্রোলার E21 এর মাধ্যমে পরিচালিত হতে পারে।
CNC কন্ট্রোলার ELGO P40T বা DELEM DAC360T বা CYBELEC T8 তে আপডেট করা হচ্ছে যদি গ্রাহক সম্পূর্ণ স্বয়ংক্রিয় ক্রিয়াগুলির সাথে শিয়ার পরিচালনা করতে চান।এইগুলোকন্ট্রোলার কাঁচির জন্য একটি ব্যবহারকারী-বান্ধব এবং বহুমুখী স্পর্শ নিয়ন্ত্রণ সমাধান প্রদান করে।চাহিদা অনুযায়ী একাধিক ব্যাক গেজ অক্ষ, কাটিং অ্যাঙ্গেল, স্ট্রোকের দৈর্ঘ্য এবং ব্লেডের ফাঁক/ক্লিয়ারেন্স নিয়ন্ত্রণ করা যেতে পারে, অত্যাধুনিক ইলেকট্রনিক্সের উপর ভিত্তি করে।এটি শিয়ারিং কার্যকরী এবং শিয়ারিং গুণমান উন্নত করে।
4.উন্নত ইউরোপীয় প্রযুক্তি প্রবর্তন এবং সমন্বিত জলবাহী নিয়ন্ত্রণ ব্যবস্থা গ্রহণ, এটির ভাল নির্ভরযোগ্যতা রয়েছে।আরো নির্ভরযোগ্য এবং রক্ষণাবেক্ষণের জন্য সহজ।সিমেন্স মোটর,হাইড্রোলিক সিস্টেম স্কিন-ব্যাগ অ্যাকিউমুলেটরকে সহায়ক শক্তি হিসাবে ব্যবহার করে, একই সময়ে চাপের প্রভাব শোষণ করে, মেশিন টুল মসৃণভাবে চলে এবং কম শব্দ হয়।শিয়ারে অ্যালেড পাম্প এবং রেক্সরথ হাইড্রোলিক ভালভ ব্যবহার করা হয়।
5. ব্যাক গেজ উচ্চ নির্ভুলতা বল স্ক্রু এবং রৈখিক গাইড একত্রিত হয়.ব্যাকগেজ চলমান এসি মোটর বা সার্ভো মোটর (ঐচ্ছিক) দ্বারা সামঞ্জস্য করা হয় এবং NC কন্ট্রোলার Estun E21s বা জার্মানি ELGO P40T, Delem DAC360T বা Cybelec T8 দ্বারা সহজে সামঞ্জস্য ও প্রদর্শন করা হয়।
6. সজ্জিত আলো-সারিবদ্ধকরণ, শিয়ারিং করার সময় সারিবদ্ধ করা সহজ।বিশেষ কিছু ব্যবহারকারীদের জন্য যাদের প্রথমে দুই পাশে বিভিন্ন মাপ পরিমাপ করা প্রয়োজন, এবং তারপর পরিমাপ করা লাইন অনুযায়ী কেটে নিন।
7.পেশাদার গেট টাইপ টুল ধারক গঠন.নিরাপদ বেড়া মেশিনে একত্রিত করা হয়েছে যাতে হাত যাতে হোল্ডডাউন এবং কাটিং বালডে প্রবেশ না করে এবং শ্রমিকদের অপারেশন নিরাপত্তা নিশ্চিত করে।
8. আমাদের স্ট্যান্ডার্ড মেশিন স্বাভাবিক মোটর arremblied হয়.কিন্তু এখন একটি নতুন হাই-পাওয়ার সার্ভো মোটর আমাদের হাইড্রোলিক প্লেট শিয়ারিং মেশিনে প্রয়োগ করা যেতে পারে।সার্ভো প্রধান মোটর শক্তি এবং পরিবেশ সুরক্ষা সংরক্ষণ করতে পারে এবং উৎপাদন খরচ কমাতে পারে।
সাধারণ মোটর সার্ভো মোটর
শিয়ার QC11K-16x4000 এর স্পেসিফিকেশন,
| টাইপ | QC11K-16x4000 |
| সর্বোচ্চকাটিং বেধ |
16 মিমি (হালকা ইস্পাত) 8 মিমি (স্টেইনলেস স্টীল) |
| সর্বোচ্চবিরোধী মোচড় সঙ্গে বেধ কাটা |
12 মিমি (হালকা ইস্পাত) 6 মিমি (স্টেইনলেস স্টীল) |
| সর্বোচ্চকাটিং প্রস্থ | 4000 মিমি |
| স্ট্রোক | 6-30/মিনিট |
| ব্যাকগেজ স্ট্রোক | 20-1000 মিমি |
| শিয়ার কোণ | 0.5-3.0 ডিগ্রী |
| গলার গভীরতা | 100 মিমি |
| কাজের টেবিলের উচ্চতা | 850 মিমি |
| কাজের টেবিলের প্রস্থ | 700 মিমি |
| প্রধান সার্ভো মোটর শক্তি | 37 কিলোওয়াট |
| তেল পাম্প | 64L/মিনিট |
| মাত্রা: | 4850x2340x2575 |
| নেট ওজন অনুমান। | 16000 কেজি |
| ভোল্ট। |
380V, 50HZ
|
| ঐচ্ছিক মডেল | প্রস্তুতকারক | মন্তব্য | |
|---|---|---|---|
| সিএনসি সিস্টেম | E21s P40T DAC360 |
ESTUN ডেলেম |
|
| জলবাহী সিস্টেম | প্রধান সোলেনয়েড ভালভ |
রেক্সরথ YUEKN TW |
|
| ব্যাক গেজ |
সাধারণ মোটর সার্ভো মোটর বল স্ক্রু + লিনিয়ার গাইড |
WN চীন ESTUN তাইওয়ান |
|
| তেল পাম্প | অভ্যন্তরীণ গিয়ার তেল পাম্প |
সানি |
|
| প্রধান ক্ষমতা |
সাধারণ মোটর, সার্ভো মোটর (ঐচ্ছিক) |
চীন ভেইচি |
|
| সামনে কাজের টেবিল | বড় তৃণশয্যা এবং বল রাক | পিএসএল | |
| নিরাপত্তা ব্যবস্থা |
সামনে ইস্পাত বেড়া সুরক্ষা পিছনে নিরাপদ সেন্সর সুরক্ষা (ঐচ্ছিক) |
পিএসএল | |
| পিছনে বিরোধী মোচড় সিস্টেম | বেশ কয়েকটি উত্তোলন তেল সিলিন্ডার |
পিএসএল |
|
| ব্লেড ক্লিয়ারেন্স |
ম্যানুয়াল মোটর চালিত সমন্বয় (ঐচ্ছিক) |
পিএসএল | |
| বৈদ্যুতিক অংশ | স্নাইডার রিলে, যোগাযোগকারী | স্নাইডার | |
| পাদদেশ সুইচ | কোরিয়ান কাকন উল্লম্ব প্যাডেল | কাকনকোরিয়ান | |
| গভীর গলা | 200 মিমি -550 মিমি (ঐচ্ছিক) | পিএসএল |
| মডেল |
সর্বোচ্চ টাকা |
উত্পাদন শক্তি | সর্বোচ্চদৈর্ঘ্য | কোণ | এক্স স্ট্রোক | শক্তি | L*W*H(মিমি) | ওজন |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6 মিমি | ≤450kN/সেমি | 2500 মিমি | 0.5-2.5° | 750 মিমি | 7.5 কিলোওয়াট | 3140*1740*2040 | 4800 কেজি |
| QC11K-6*3200 | 6 মিমি | ≤450kN/সেমি | 3200 মিমি | 0.5-2.5° | 750 মিমি | 7.5KW | 3750*1770*2150 | 5800 কেজি |
| QC11K-6*4000 | 6 মিমি | ≤450kN/সেমি | 4000 মিমি | 0.5-2.5° | 750 মিমি | 11KW | 4830*1840*2150 | 7500 কেজি |
| QC11K-6*5000 | 6 মিমি | ≤450kN/সেমি | 5000 মিমি | 0.5-2.5° | 750 মিমি | 15KW | 5830*1840*2150 | 13000 কেজি |
| QC11K-6*6000 | 6 মিমি | ≤450kN/সেমি | 6000 মিমি | 0.5-3° | 750 মিমি | 15KW | 6480*2100*2300 | 18000 কেজি |
| QC11K-8*2500 | 8 মিমি | ≤450kN/সেমি | 2500 মিমি | 0.5-2.5° | 750 মিমি | 11KW | 3040*1700*1700 | 5500 কেজি |
| QC11K-8*3200 | 8 মিমি | ≤450kN/সেমি | 3200 মিমি | 0.5-2.5° | 750 মিমি | 11KW | 3860*1700*1700 | 6200 কেজি |
| QC11K-8*4000 | 8 মিমি | ≤450kN/সেমি | 4000 মিমি | 0.5-2.5° | 750 মিমি | 11KW | 4640*1700*1700 | 7900 কেজি |
| QC11K-8*5000 | 8 মিমি | ≤450kN/সেমি | 5000 মিমি | 0.5~3° | 750 মিমি | 18.5KW | 5400*2400*2000 | 13500 কেজি |
| QC11K-8*6000 | 8 মিমি | ≤450kN/সেমি | 6000 মিমি | 0.5~3° | 750 মিমি | 22KW | 6480*2100*2350 | 19000 কেজি |
| QC11K-8*8000 | 8 মিমি | ≤450kN/সেমি | 8000 মিমি | 0.5~3° | 750 মিমি | 22KW | 8580*2130*2350 | 29500 কেজি |
| QC11K-10*2500 | 10 মিমি | ≤450kN/সেমি | 2500 মিমি | 0.5-2.5° | 950 মিমি | 15KW | 3040*1800*1700 | 6500 কেজি |
| QC11K-10*3200 | 10 মিমি | ≤450kN/সেমি | 3200 মিমি | 0.5-2.5° | 950 মিমি | 11KW | 3850*1830*1900 | 7500 কেজি |
| QC11K-10*4000 | 10 মিমি | ≤450kN/সেমি | 4000 মিমি | 0.5-2.5° | 950 মিমি | 15KW | 4650*2100*2000 | 11000 কেজি |
| QC11K-10*5000 | 10 মিমি | ≤450kN/সেমি | 5000 মিমি | 0.5~3° | 950 মিমি | 15KW | 5750*2100*2000 | 16000 কেজি |
| QC11K-10*6000 | 10 মিমি | ≤450kN/সেমি | 6000 মিমি | 0.5~3° | 950 মিমি | 15KW | 6500*2100*2300 | 24000 কেজি |
| QC11K-10*8000 | 10 মিমি | ≤450kN/সেমি | 8000 মিমি | 0.5~3° | 950 মিমি | 15KW | 6800*2100*2300 | 32000 কেজি |
| QC11K-13*2500 | 13 মিমি | ≤450kN/সেমি | 2500 মিমি | 0.5-2.5° | 1000 মিমি | 15KW | 3285*1830*2390 | 7500 কেজি |
| QC11K-13*3200 | 13 মিমি | ≤450kN/সেমি | 3200 মিমি | 0.5-2.5° | 1000 মিমি | 15KW | 3855*1830*2390 | 9500 কেজি |
| QC11K-13*4000 | 13 মিমি | ≤450kN/সেমি | 4000 মিমি | 0.5-2.5° | 1000 মিমি | 18.5KW | 4850*1830*2390 | 12500 কেজি |
| QC11K-13*6000 | 13 মিমি | ≤450kN/সেমি | 6000 মিমি | 0.5~3° | 1000 মিমি | 30KW | 6850*1930*2650 | 30000 কেজি |
| QC11K-13*8000 | 13 মিমি | ≤450kN/সেমি | 8000 মিমি | 0.5~3° | 1000 মিমি | 30KW | 8950*2130*2850 | 46000 কেজি |
| QC11K-13*9000 | 13 মিমি | ≤450kN/সেমি | 9000 মিমি | 0.5~3° | 1000 মিমি | 45KW | 9980*2130*2850 | 65000 কেজি |
| QC11K-13*10000 | 13 মিমি | ≤450kN/সেমি | 10000 মিমি | 0.5~3° | 1000 মিমি | 45KW | 11050*2500*3100 | 85000 কেজি |
| QC11K-16*2500 | 16 মিমি | ≤450kN/সেমি | 2500 মিমি | 0.5~3° | 1000 মিমি | 22KW | 3440*1940*2830 | 9500 কেজি |
| QC11K-16*3200 | 16 মিমি | ≤450kN/সেমি | 3200 মিমি | 0.5~3° | 1000 মিমি | 22KW | 4010*1940*2830 | 11000 কেজি |
| QC11K-16*4000 | 16 মিমি | ≤450kN/সেমি | 4000 মিমি | 0.5~3° | 1000 মিমি | 30KW | 5010*1980*2830 | 15500 কেজি |
| QC11K-16*5000 | 16 মিমি | ≤450kN/সেমি | 5000 মিমি | 0.5~3.5° | 1000 মিমি | 30KW | 5900*2600*2830 | 25000 কেজি |
| QC11K-16*6000 | 16 মিমি | ≤450kN/সেমি | 6000 মিমি | 1~3.5° | 1000 মিমি | 37KW | 6900*2600*2830 | 36000 কেজি |
| QC11K-16*8000 | 16 মিমি | ≤450kN/সেমি | 8000 মিমি | 1~3.5° | 1000 মিমি | 45KW | 8900*2900*3430 | 75000 কেজি |
| QC11K-20*2500 | 20 মিমি | ≤450kN/সেমি | 2500 মিমি | 1~3° | 1000 মিমি | 30KW | 3440*1980*2830 | 14000 কেজি |
| QC11K-20*3200 | 20 মিমি | ≤450kN/সেমি | 3200 মিমি | 1~3° | 1000 মিমি | 30KW | 4010*1900*2830 | 17000 কেজি |
| QC11K-20*4000 | 20 মিমি | ≤450kN/সেমি | 4000 মিমি | 1~3.5° | 1000 মিমি | 37KW | 4850*2600*2900 | 22000 কেজি |
| QC11K-20*6000 | 20 মিমি | ≤450kN/সেমি | 6000 মিমি | 1~3.5° | 1000 মিমি | 55KW | 6700*3000*3000 | 54000 কেজি |
| QC11K-30*2500 | 30 মিমি | ≤450kN/সেমি | 2500 মিমি | 1~3.5° | 1000 মিমি | 45KW | 3440*1900*2830 | 25000 কেজি |
| QC11K-30*3200 | 30 মিমি | ≤450kN/সেমি | 3200 মিমি | 1~3.5° | 1000 মিমি | 45KW | 4200*1900*3000 | 34000 কেজি |
