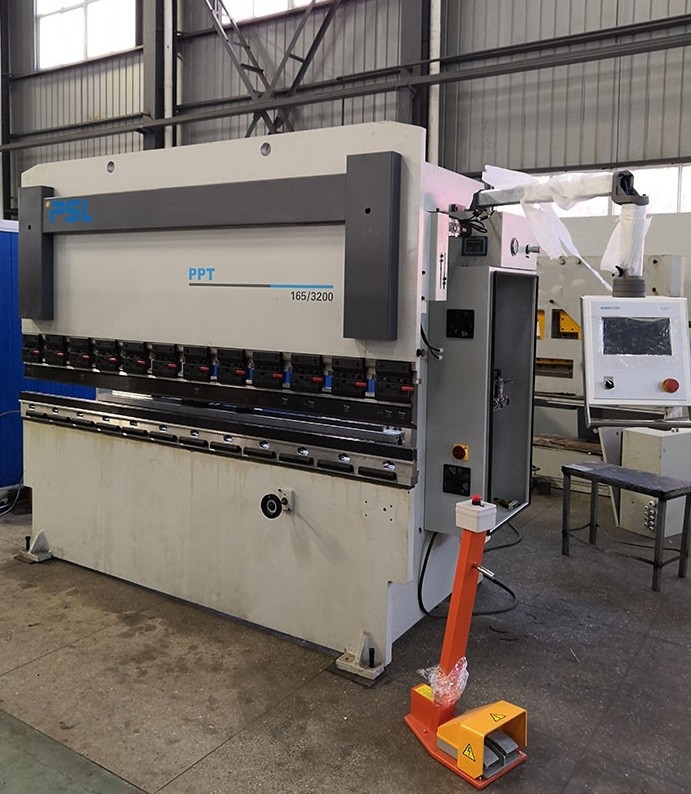

165t টর্শন বার প্রেস ব্রেক হাইড্রোলিক সার্ভো CNC বেন্ডিং মেশিন 10ft

পিপিটি (কে) হাইড্রোলিক টরশন বার সার্ভো (সিএনসি) নমন মেশিন সিএনসি হাইড্রোলিক প্রেস ব্রেক





  প্রধানবৈশিষ্ট্যএই মেশিনের s:



       সহজ এবং সুন্দর চেহারা;



সহজ অপারেশন এবং রক্ষণাবেক্ষণ, সহজ এবং নির্ভরযোগ্য সমন্বয়;

সহজ, কার্যকর এবং সুনির্দিষ্ট যান্ত্রিক বাধ্যতামূলক সিঙ্ক্রোনাইজেশন সিস্টেম নিয়ন্ত্রণ ব্যবহার করুন;

প্রক্রিয়া সিঙ্ক্রোনাইজেশন অর্জনের জন্য টর্শন শ্যাফ্ট মোচড় দিয়ে রামটিকে সমান্তরালভাবে সরানো হয়;

সমাপ্তির ডিগ্রি অর্জনের জন্য যান্ত্রিক স্টপের মাধ্যমে;

সংখ্যাগতভাবে নিয়ন্ত্রিত হন।



















প্রেস ব্রেক এর প্রধান কাজ:



1. 1.এই প্রেস ব্রেকগৃহীত হয় LVD প্রযুক্তি থেকে কম্পিউটার সহায়ক ডিজাইন।ফ্রেম, রাম এবং অন্যান্য গুরুত্বপূর্ণ অংশগুলি ফ্রেমের শক্তি এবং কাঠামোগত যৌক্তিকতা নিশ্চিত করতে ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার দ্বারা বিশ্লেষণ করা হয়।





1.2।ফ্রেমটি অবিচ্ছেদ্য ঢালাই কাঠামো গ্রহণ করে এবং মেশিন টুলের অনমনীয়তা ভাল।



1.3।Q235-B উপকরণগুলি প্রাচীর প্যানেল, ওয়ার্কটেবল উল্লম্ব প্লেট এবং স্লাইডিং প্লেটের জন্য ব্যবহৃত হয়।



1.4।যখন বড় অংশগুলি বাট ঢালাই করা হয়, তখন স্বয়ংক্রিয় বাট ঢালাইয়ের জন্য নিমজ্জিত আর্ক ওয়েল্ডিং গ্রহণ করা হবে।ঢালাই করার সময়, ঢালাইয়ের বিকৃতি কমাতে উভয় পাশে ঢালাই উল্টে দিন।ঢালাই আন্ডারকাট, এয়ার হোল, ফাটল এবং অন্যান্য ঢালাই ত্রুটিমুক্ত হতে হবে।ঢালাইয়ের পরে ত্রুটি সনাক্তকরণ পরিচালনা করুন।



1.5।ঢালাইয়ের চাপ দূর করতে এবং প্রক্রিয়াকৃত অংশগুলির নির্ভুলতা এবং স্থায়িত্ব নিশ্চিত করার জন্য বড় অংশগুলির জন্য উচ্চ তাপমাত্রা অ্যানিলিং বার্ধক্য চিকিত্সা প্রক্রিয়া গৃহীত হয়।



   1.6।ফ্রেমের মেশিনিং অংশগুলির মেশিনিং নির্ভুলতা নিশ্চিত করতে বড় ফ্লোর বোরিং এবং মিলিং মেশিন এবং চলন্ত গ্যান্ট্রি মেশিনিং সেন্টারের এক-কালীন ক্ল্যাম্পিং মেশিনিং পদ্ধতি গ্রহণ করে।





   2. সিলিন্ডার:

2. 1. সিলিন্ডার ব্লকটি অবিচ্ছিন্নভাবে 45# ইস্পাত দিয়ে নকল করা হয়েছে এবং এতে যথেষ্ট দৃঢ়তা এবং শক্তি রয়েছে।ফরজিং এবং গঠনের পরে, ননডেস্ট্রাকটিভ পরীক্ষার মাধ্যমে, নিশ্চিত করুন যে উপাদানটিতে কোনও ত্রুটি নেই যেমন আলগা কাঠামো, এবং অ্যানিলিং প্রক্রিয়ার মাধ্যমে অভ্যন্তরীণ চাপ দূর করতে এবং উপাদানটির স্থিতিশীলতা নিশ্চিত করুন।

2. 2. পিস্টন রড এবং সিলিন্ডার হেড 45# নকল ইস্পাত দিয়ে তৈরি এবং আরও ভাল ব্যাপক যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করতে স্বাভাবিক করা হয়েছে।



3. টর্শন বার জোর করেযান্ত্রিকসিঙ্ক্রোনাইজেশন, উচ্চ নির্ভুলতা Y-অক্ষের সাথে স্টপার ব্যালেন্স সীমিত করুন।



4. সমন্বিত জলবাহী নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করুন, আরো নির্ভরযোগ্য এবং রক্ষণাবেক্ষণের জন্য সহজ।

বিশেষ ইনস্টলেশন পছন্দ উভয় মেশিনে বিশেষ করে মাঝারি শব্দ মাত্রা প্রাপ্ত করার অনুমতি দেয়গড় ক্ষমতা।ওভারলোড ওভারফ্লো সুরক্ষা হাইড্রোলিক সিস্টেমে সাজানো হয়েছে, যা কোন ফুটো নিশ্চিত করতে পারে না এবং তেলের স্তর সরাসরি পড়া বা দেখা যায়।



5.পিছনের গেজ ইস্পাত কাঠামো দ্বারা ঝালাই করা হয় এবং উচ্চ দৃঢ়তা আছে।উচ্চ নির্ভুলতা অপারেশন নিশ্চিত করতে এটি সার্ভো মোটর, বল স্ক্রু এবং লিনিয়ার গাইড দ্বারা চালিত হয়।Bakc-গেজ আঙ্গুলের উচ্চ সমান্তরালতা এবং লিনিয়ার গাইডে দ্রুত সমন্বয় রয়েছে।


6.টেবিলের বিচ্যুতি ক্ষতিপূরণ,

অবিচ্ছেদ্য সামঞ্জস্যযোগ্য উত্তল ওয়ার্কটেবল পুরো দৈর্ঘ্যের উপর সঠিক বিচ্যুতি ক্ষতিপূরণ পেতে পারে।





7. স্পেশাল টপ টুলটি পাতলা স্টেইনলেস স্টীল প্লেট বাঁকানোর জন্য ডিজাইন করা র‍্যাপিড ক্ল্যাম্পিংয়ের সাথে লাগানো হয়েছে।

4-ওয়ে ভি-ডাই বিভিন্ন খোলার সাথে



8.জরুরী স্টপ সঙ্গে পাদদেশ প্যাডেল.



9. আলোর জন্য বাতি দিয়ে সামনের রাম কভার।



10.সিএনসিহাইড্রোলিক প্রেস ব্রেক এর জন্য কন্ট্রোলার: Delem DA41T, Estun E300T, EASYCAT TP10s

এই কন্ট্রোলার শুধুমাত্র দুটি সার্ভো অক্ষ-এক্স এবং ওয়াই, এবং ক্রোনিং টেবিল নিয়ন্ত্রণ করতে পারে।

  মাল্টি-ওয়ার্ক-স্টেপ প্রোগ্রামিং ফাংশন একটি স্বয়ংক্রিয় অপারেশন এবং ক্রমাগত পজিশনিং বা মাল্টি-স্টেপ পদ্ধতি অর্জন করতে সক্ষম, সেইসাথে পিছনের স্টপার এবং গ্লাইডিং ব্লকের অবস্থানের জন্য একটি স্বয়ংক্রিয় নির্ভুলতা সমন্বয়;











ঐচ্ছিক ফাংশন বা অংশ,



1.সামনের সমর্থকরা ডানদিকে বা বাম দিকে ওয়ার্কটেবল বরাবর রৈখিক গাইডের উপর মসৃণভাবে চলে, এছাড়াও উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে।



2.সার্ভো মোটর (X,Y1,Y2,R,Z1,Z2) সহ আরও অক্ষ নিয়ন্ত্রণ করতে CNC নিয়ামক SNC53



3. মোটর চালিত যান্ত্রিক ক্রাউনিং টেবিল)প্রতিফলন ক্ষতিপূরণ) CNC কন্ট্রোলার দ্বারা সামঞ্জস্য করা হয়েছে.



4.ডবল লিনিয়ার গাইড সহ ব্যাক-গেজ বিম যাতে সহজেই আঙ্গুলগুলি সরানো যায়।



5. ম্যানুয়াল ব্যাক-গেজ আঙ্গুলগুলি উপরে/নিচে (আর-অক্ষ)।



5. সার্ভো মোটর প্রধান মোটর আপডেট.



6.নিরাপদ লেজার রক্ষাকারী।



7. গভীরতা গলা 500 মিমি বা তার বেশি পর্যন্ত হতে পারে।



8. শীর্ষ টুল স্বয়ংক্রিয় জলবাহী clamping























   প্রধান উপাদান:



ঐচ্ছিক মডেল	প্রস্তুতকারক	মন্তব্য
সিএনসি সিস্টেম	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   ডেলেম	(ঐচ্ছিক) (ঐচ্ছিক)
জলবাহী সিস্টেম	প্রধান সোলেনয়েড ভালভ	রেক্সরথ প্রথম
সিলিং	সিলিন্ডার	মার্কেল NOK
ব্যাক গেজ	সার্ভো মোটর বল স্ক্রু + লিনিয়ার গাইড	EASTCAT তাইওয়ান
তেল পাম্প	অভ্যন্তরীণ গিয়ার তেল পাম্প	আলেদ সানি
প্রধান ক্ষমতা	এসি মোটর সার্ভো মোটর	ওয়ানব্যাং ভেইচি	(ঐচ্ছিক)
কাজের টেবিল	ম্যানুয়াল মুকুট টেবিল মোটর চালিত যান্ত্রিক মুকুট টেবিল	পিএসএল পিএসএল	ঐচ্ছিক
নিরাপত্তা	সামনের দুই পাশে ইস্পাতের বেড়া ফিরে নিরাপদ সেন্সর সুরক্ষা	পিএসএল	(ঐচ্ছিক)
ফ্রন্ট সাপোর্টিং আর্ম	স্থির সহজ সমর্থন আর্ম সমর্থন অস্ত্র উপর মাউন্টলিনিয়ার গাইড	পিএসএল	(ঐচ্ছিক)
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	380V/50HZ	পিএসএল	কাস্টমাইজড
বৈদ্যুতিক উপাদান	স্নাইডার রিলে, যোগাযোগকারী	স্নাইডার
পাদদেশ সুইচ	কোরিয়ান Kaikun উল্লম্ব সুইচ	কোরিয়ান কাইকুন
গলা বিভাগ	400 মিমি 400-600 মিমি (ঐচ্ছিক)	পিএসএল





PPT(K) সিরিজের প্রধান পরামিতি।





নাম মডেল	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
নামমাত্র চাপ kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
ভাঁজযোগ্য বোর্ড প্রস্থ মিমি	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
কলামের ব্যবধান মিমি	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
স্লাইডার স্ট্রোক মিমি	100	100	100	100	100	100	100	130	130	130	130	130	150	150
স্লাইডার সমন্বয় দূরত্ব মিমি	80	80	80	80	80	80	80	110	110	110	110	110	120	120
স্লাইডার এবং টেবিলের মধ্যে দূরত্ব মিমি	300	300	300	300	300	300	300	310	310	310	310	310	350	350
গলা গভীরতা মিমি	200	200	200	200	200	200	200	200	200	200	200	200	250	250
ওয়ার্কটেবল প্রস্থ মিমি	140	140	140	140	140	140	140	180	180	180	180	180	180	180
ড্রাইভিং গতি মিমি/সেকেন্ড	100	100	100	78	100	100	100	100	100	100	100	100	100	100
কাজের গতি মিমি/সেকেন্ড	10	10	10	7	7	7	7	8	8	8	8	8	8	8
রিটার্ন গতি মিমি/সেকেন্ড	90	90	90	80	৮৮	৮৮	৮৮	60	60	60	60	60	68	68
মোটর শক্তি কিলোওয়াট	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
মেশিন টুলের নেট ওজন কেজি	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
পিছন ব্লক ব্যবধান মিমি	400	400	400	400	600	600	600	600	600	600	600	600	600	600
জ্বালানী ট্যাংক ভলিউম এল	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
সামগ্রিক আকার দৈর্ঘ্য মিমি	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
মাত্রা মিমি	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
চেহারা আকার উচ্চ মিমি	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
