পণ্যের বিবরণ:
প্রদান:
|
| অবস্থা: | নতুন | পণ্যের নাম: | CNC ফাইবার লেজার প্রোফাইল টিউব কাটা মেশিন |
|---|---|---|---|
| যন্ত্রের প্রকার: | CF6000220AL-3000W | কীওয়ার্ড: | পাইপ লেজার কাটার মেশিন, টিউব লেজার কাটার |
| আবেদন: | প্রোফাইল মেটাল টিউব লেজার কাটিং, প্রোফাইল পাইপ প্রসেসিং | ফাংশন: | কাটিং মেটাল পাইপ প্রোফাইল সামগ্রী, কাটিং এবং খোদাই করা |
| টিউব খাওয়ানো: | স্বয়ংক্রিয় লোডিং এবং খাওয়ানোর ব্যবস্থা | লেজার উত্স: | রায়কাস, আইপিজি |
| লেজার শক্তি: | 2000W/ 3000W/ 4000W/ 6000W/ 8000W/10000W | কন্ট্রোল সফটওয়্যার: | সিওয়াইপি টিউব প্রো। |
| অপারেশন সিস্টেম: | Microsoft WIN10, FSCUT CYPCUT কাটিং সিস্টেম | গ্রাফিক ফরম্যাট সমর্থিত: | CAD, CorelDraw, DXF, PLT, DST |
| টিউব উপকরণ: | বৃত্তাকার টিউব / স্কয়ার টিউব / আয়তক্ষেত্রাকার টিউব এবং অন্যান্য প্রোফাইল | Max. সর্বোচ্চ cutting length কাটার দৈর্ঘ্য: | 6000 মিমি, 9000 মিমি |
| কাটিং বেধ: | টিউব উপকরণ, 0-14 মিমি কার্বন ইস্পাত, 0-8 মিমি স্টেইনলেস স্টীল | কুলিং মোড: | ওয়াটার চিলার,ওয়াটার-কুলিং এবং প্রোটেকশন সিস্টেম, ইন্ডাস্ট্রিয়াল ওয়াটার চিলার |
| পাইপ প্রক্রিয়াকরণ পরিসীমা: | Round Tube Dia.20-220mm; বৃত্তাকার টিউব Dia.20-220mm; Square tube 20x20mm - 160x160 | ড্রাইভিং অক্ষ: | X, Y, Z, U1, U2 অক্ষ সমস্ত সার্ভো মোটর |
| ড্রাইভিং সিস্টেম: | ইয়াসকাওয়া/ফুজি/ডেল্টা সার্ভো ড্রাইভার | বৈদ্যুতিক সমানুপাতিক ভালভ: | এসএমসি, জাপান |
| রঙ: | স্ট্যান্ডার্ড রঙ, বা কাস্টমাইজড | বিক্রয়োত্তর সেবা প্রদান করা হয়: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
| রক্ষণাবেক্ষণ: | দূরবর্তী অনলাইন রোগ নির্ণয় এবং সনাক্তকরণ | ওয়ারেন্টি: | ২ বছর |
| সাক্ষ্যদান: | CE, ISO,SGS,CCC | ||
| বিশেষভাবে তুলে ধরা: | টিউব প্রোফাইল কাটার মেশিন,2000w লেজার কাটার,3000w লেজার কাটার |
||

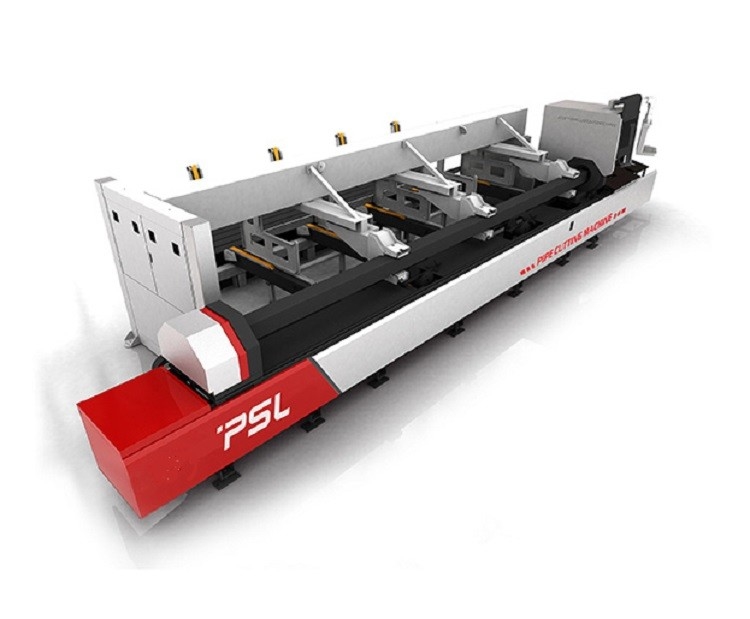

স্বয়ংক্রিয় লোডিং ম্যানিপুলেটর সহ প্রোফাইল মেটাল টিউব/পাইপ সিএনসি ফাইবার লেজার কাটিং মেশিন
টিউব লেজার কাটার মেশিনের বর্ণনা,
টিউব লেজার কাটিং মেশিন একটি মেশিনে অপটিক্যাল, যান্ত্রিক এবং বৈদ্যুতিক প্রযুক্তিকে একীভূত করে, যা লেজার প্রযুক্তি, কম্পিউটার নিয়ন্ত্রণ প্রযুক্তি এবং উচ্চ-কর্মক্ষমতা সিএনসি লেজার পাওয়ার সিস্টেম গ্রহণ করে।
এই টিউব লেজার কাটিং মেশিনটি উচ্চ গতি এবং দক্ষতার সাথে সমস্ত ধরণের টিউব/পাইপ ধাতু প্রক্রিয়াকরণ করতে সক্ষম।সর্বাধিক আকারের পাইপগুলি কাটতে পারে বৃত্তাকার পাইপ Ф220 মিমি, বর্গাকার পাইপ 160mmx160mm, পুরুত্ব 12-14mm, দৈর্ঘ্য 6000mm -9000mm৷পণ্যগুলির উচ্চ মানের পৃষ্ঠের ফিনিস, ছোট কার্ফ প্রস্থ এবং সামান্য তাপ প্রভাব সহ মসৃণ প্রান্ত থাকবে।মেশিনটি ধাতব পাইপ কাটার জন্য বিশেষভাবে উপযুক্ত।
ফাংশন এবং বৈশিষ্ট্যের অংশ,
টিউব লেজার কাটার রচনা,
1) লেজার উত্স: ফাইবার লেজার উত্সআইপিজি/রেকাস3000W
2) Raytools/WSX/Precitecফাইবার-অপটিক্যাল লেজার কাটিয়া হেড(অটো ফোকাস লেজার হেড)
লেজার কাটিং হেড জার্মান প্রযুক্তি গ্রহণ করে, QBH ফাইবার আউটপুট সংযোগকারী, বিশেষ অপটিক্যাল লেন্স, সিল করা সঠিক ফোকাস সামঞ্জস্য করার পদ্ধতি এবং ন্যূনতম কাটিয়া ব্যবধান 0.2 মিমি সহ দ্রুত ক্ষমতা ট্রান্সডুসার দিয়ে সজ্জিত, যা কাটার গতি বাড়াতে পারে এবং গ্যাসের খরচ কমাতে পারে।
3) মেশিন টুল
মেশিনটি গ্যান্ট্রি কাঠামো গ্রহণ করে, মরীচি এবং বিছানা উচ্চ নির্ভুলতা, ভাল অনমনীয়তা, মসৃণ অপারেশন সহ একক প্রক্রিয়ায় রয়েছে।
মেশিন বেস:বেস উচ্চ মানের ঢালাই টিউব এবং ফ্রেম কাঠামো ব্যবহার করে, পেশাদার ঢালাই, সেকেন্ডারি এজিং ট্রিটমেন্ট, বড় সুনির্দিষ্ট গ্যান্ট্রি মিলিং মেশিন, নির্ভুল মেশিনিং, এই ডিজাইন এবং প্রক্রিয়াকরণ পদ্ধতিগুলি মেশিনের চমৎকার শক প্রতিরোধ, উচ্চ দৃঢ়তা এবং স্থায়িত্ব নিশ্চিত করে।
ডিস্ল্যাগিং সিস্টেম:খাটের নীচের অংশে ফাঁকা সংগ্রাহক সাজানো হয়, যা কাটার সময় বর্জ্য অপসারণ এবং ছোট অংশ সংগ্রহ করতে পারে।
ধুলো অপসারণ সিস্টেম:কাজের প্ল্যাটফর্মটি ধুলো এবং নিষ্কাশন গ্যাস অপসারণের জন্য ধুলো সংগ্রহের নকশা ব্যবহার করে।
4) ট্রান্সমিশন সিস্টেম
মেশিনের উচ্চ গতি, উচ্চ নির্ভুলতা এবং উচ্চ নির্ভরযোগ্যতা নিশ্চিত করতে লেজার কাটার গ্যান্ট্রি ডাবল ড্রাইভিং কাঠামো এবং উচ্চ ড্যাম্পিং মেশিন টুল বেড, আমদানি করা এসি সার্ভো সিস্টেম এবং ড্রাইভার সিস্টেম, আমদানি করা গিয়ার এবং র্যাক ট্রান্সমিশন, গাইডিংয়ের জন্য লিনিয়ার গাইড ট্র্যাক গ্রহণ করে।
5) নিয়ন্ত্রণ ব্যবস্থা
ফাইবার লেজার কাটিয়া সিস্টেম লেজার কাটিয়া প্রক্রিয়া, স্বাভাবিক স্টক বিন্যাস ফাংশন এবং লেজার প্রক্রিয়াকরণ নিয়ন্ত্রণ অন্তর্ভুক্ত।এটিতে মূলত অঙ্কন প্রক্রিয়া, পরামিতি সেটিং, ব্যবহারকারী-সংজ্ঞায়িত কাটিং প্রক্রিয়া সম্পাদনা, স্টক বিন্যাস, রুট পরিকল্পনা, সিমুলেশন এবং কাটিং নিয়ন্ত্রণ রয়েছে।কাটিয়া শক্তি কাটিয়া গতি সঙ্গে সামঞ্জস্য করা যেতে পারে.ব্যক্তিগত টান এবং টান আউট গতি সেট করা যেতে পারে.এটিতে উপাদান প্রক্রিয়া লাইব্রেরিও রয়েছে, যা একই উপাদানের জন্য সমস্ত প্রক্রিয়া পরামিতি সংরক্ষণ করতে পারে।
6) স্বয়ংক্রিয় বায়ুসংক্রান্ত বাতা সিস্টেম
■ ওয়্যারলেস হ্যান্ডহেল্ড কন্ট্রোল বক্স, বাতা নখর এক কী আলগা এবং বাতা.
■ দুটি ব্যাঙ্ক রোলার, আরও ভালভাবে বিতরণ করা বাতা বল, ছোট পাইপ কাটার সময় উচ্চ নির্ভুলতার সাথে।
■ বায়ুসংক্রান্ত বাতা, মহান এবং স্থিতিশীল ধারণ শক্তি, পাইপ আলগা এবং স্লিপ না.
■ 220 মিমি মোট বায়ুসংক্রান্ত বাতা, মোট বায়ুসংক্রান্ত বাতা, নখর পরিবর্তন করার প্রয়োজন নেই, পরিচালনা করা সহজ।
■ ডবল স্বয়ংক্রিয় কেন্দ্রীকরণ বাতা, আয়তক্ষেত্র এবং ডিম্বাকৃতি পাইপের জন্য দ্রুত গতির ক্ল্যাম্প।অস্বাভাবিক আকৃতির পাইপের জন্য বিশেষ বাতা নখর প্রয়োজন।
7) লাল আলো নির্দেশক সিস্টেম
অপটিক্যাল সিস্টেমকে সামঞ্জস্য করা সহজ এবং কাজের পয়েন্ট স্থাপনের জন্য আরও নির্ভুল করার জন্য সমাক্ষীয় লাল আলো সূচক হিসাবে ব্যবহৃত হয়।
8) কুলিং সিস্টেম
জল কুলিং সিস্টেম সজ্জিত এবং তাপমাত্রা নির্দেশিত হতে পারে.তাপমাত্রা প্রিসেট মানের চেয়ে বেশি হলে ওয়াটার কুলিং সিস্টেম স্বয়ংক্রিয়ভাবে কাজ করা শুরু করবে এবং তাপমাত্রা প্রিসেট মানের নীচে থাকলে স্বয়ংক্রিয়ভাবে কাজ করা বন্ধ করবে।
9) এক্সজস্ট ফ্যান
সেন্ট্রিফিউগাল ব্লোয়ার একটি ভাল কাজের পরিবেশ বজায় রাখতে এবং কর্মীদের নিরাপত্তা এবং সরঞ্জামের ক্ষতি কমাতে ধুলো অপসারণ করে।
10) রোটারি ক্ল্যাম্প
রোটারি ক্ল্যাম্প সর্বোচ্চ বৃত্তাকার পাইপ ধরে রাখতে পারে Ф20mm-Ф220mm, বর্গাকার পাইপ 20mmx20mm- 160mmx160mm, বেধ 12mm সহ, দৈর্ঘ্য 6000mm।উপাদান সমর্থনকারী ডিভাইস কাজ করার জন্য দীর্ঘ সময়ের জন্য স্থিতিশীল রাখা যেতে পারে।
প্রধান প্রযুক্তি পরামিতি,
| মেশিনের নাম | CNC ফাইবার লেজার টিউব কাটিয়া মেশিন | |
| মডেল | CF6000220AL-3000W | |
| লেজারের শক্তি | 2000w | |
| লেজার উৎস | MAX/RAYCUS/IPG | |
| লেজারের তরঙ্গদৈর্ঘ্য | 1070nm | |
|
ম্যাক্সিম কাটিং টিউব প্রাচীর বেধ |
কার্বন ইস্পাত(O2) | 12 মিমি-14 মিমি |
| মরিচা রোধক স্পাত(N2) | 6 মিমি-8 মিমি | |
| অ্যালুমিনিয়াম শীট | 5 মিমি-6 মিমি | |
| পিতলের চাদর | 3 মিমি | |
| ন্যূনতম উদ্বৃত্ত উপাদান | 150 মিমি |
| পাইপ ক্ল্যাম্পিং মোড | স্বয়ংক্রিয় |
| পাইপ খাওয়ানোর মোড | স্বয়ংক্রিয় |
| ট্রাস্টিশিপ মোড | স্বয়ংক্রিয় |
| উপযুক্ত পাইপ উপাদান |
গোলাকার নল স্কয়ার টিউব আয়তক্ষেত্রাকার নল |
| বৃত্তাকার পাইপ কাটা পরিসীমা | D20mm - D220mm |
| স্কয়ার পাইপের কাটিয়া পরিসীমা | 20x20 মিমি - 160x160 মিমি |
| সর্বোচ্চ কাটিয়া গতি | 100মি/মিনিট (উপাদান অনুযায়ী) |
| সর্বোচ্চত্বরণ | 1.0G |
| সমর্থিত গ্রাফিক বিন্যাস | সিএডি,CorelDraw সফটওয়্যার,DXF/DWG/PLT |
| এক্স অক্ষ ভ্রমণ করছে | 0-6000 মিমি |
| Y অক্ষ ভ্রমণ করছে | 0-450 মিমি |
| Z অক্ষ ভ্রমণ করছে | 200 মিমি |
| পুনরায় অবস্থানের নির্ভুলতা | ±0.03 মিমি/মি |
| অবস্থান X/Y অক্ষের নির্ভুলতা | ±0.05 মিমি/মি |
| মেশিনের শক্তি | 350V-420V/50Hz |
| মেশিনের ওজন | 5500 কেজি |
| মাত্রা | 9800x1400x2400mm |
