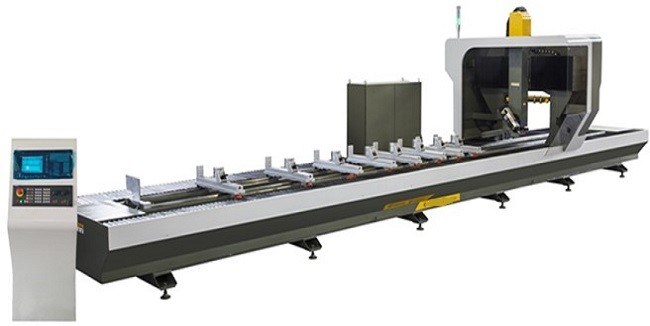

4 অক্ষ সিএনসি অ্যালুমিনিয়াম কাটিং মেশিন প্রোফাইল পিভিসি সিএনসি ড্রিলিং এবং ট্যাপিং মেশিন

4-অক্ষ CNC মেশিনিং সেন্টার অ্যালুমিনিয়াম খাদ প্রোফাইল PVC CNC কাটিং ড্রিলিং মিলিং এবং ট্যাপিং মেশিন





বিস্তারিত পণ্য বিবরণ:



এটি মিলিং, ড্রিলিং, কাটা এবং অ্যালুমিনিয়াম খাদ প্রোফাইল, পিভিসি, হালকা খাদ এবং অন্যান্য উপকরণগুলির অন্যান্য প্রক্রিয়াগুলির জন্য উপযুক্ত।



ওয়ান টাইম ক্ল্যাম্পিং উচ্চ কাজের দক্ষতার সাথে - 110 ︒ ~ + 110 ︒ এর যেকোনো কোণ পৃষ্ঠের প্রক্রিয়াকরণ সম্পূর্ণ করতে পারে।



Siemens 828d CNC সিস্টেমের সাথে সজ্জিত, এটির দ্রুত অপারেশন, চমৎকার কর্মক্ষমতা এবং শক্তিশালী ফাংশন রয়েছে।



ইতালীয় এইচএসডি উচ্চ-গতির মোটর চালিত স্পিন্ডেল এবং সিমেন্স সার্ভো ড্রাইভ দিয়ে সজ্জিত।



6/8 টুল পজিশন সহ মোবাইল ম্যাগাজিন।ফিক্সচারটি স্বয়ংক্রিয়ভাবে কাজের অবস্থান সনাক্ত করতে পারে এবং নিজে থেকে সরানো এবং ক্ল্যাম্প করতে পারে।



HIWIN বল স্ক্রু, রৈখিক গাইড রেল, আমদানি করা র্যাক এবং তাইওয়ান এয়ার-টেক নিউম্যামটিক অংশগুলি গৃহীত হয়।



সরঞ্জাম প্রতিরক্ষামূলক ডিভাইস, নিরাপত্তা ইঙ্গিত এবং ফল্ট অ্যালার্ম ফাংশন সঙ্গে সজ্জিত করা হয়.





প্রধান প্রযুক্তিগত পরামিতি:



মেশিনের ধরন	KT-S860-4
যন্ত্রের মাত্রা: এক্স-অক্ষ ভ্রমণ	8500 মিমি
Y-অক্ষ ভ্রমণ (3-অক্ষ) Y-অক্ষ ভ্রমণ (4-অক্ষ)	650 মিমি 600 মিমি
Z-অক্ষ ভ্রমণ	500 মিমি
A-অক্ষ কোণের পরিসর	︒ - 110︒- +110︒
কাজের এলাকা: X অক্ষ / Y অক্ষ / Z অক্ষ	8500/6500/500 মিমি
যথার্থতা: পজিশনিং	±0.05 মিমি
পুনরাবৃত্তিযোগ্যতা এক্স-অক্ষ Y-অক্ষ জেড-অক্ষ A-অক্ষ	±0.02 মিমি ±0.015 মিমি ±0.01 মিমি ±0.01 মিমি
তুরপুন এবং মিলিং উল্লম্বতা	0.1/100 মিমি
নলাকারতা	0.1 মিমি
তুরপুন এবং মিলিং পৃষ্ঠের পৃষ্ঠের রুক্ষতা	Ra1.6 um
খাওয়ানোর হার: X অক্ষ / Y অক্ষ / Z অক্ষ	70/40/40 মি/মিনিট
A-অক্ষ	102 r/মিনিট
টুল পরিবর্তনের সময়	8 সে
টাকু: শক্তি / গতি (ইতালি এইচএসডি স্পিন্ডলার)	7.5kw/24000 rpm
সার্ভো মোটর (ইয়াসকাওয়া): এক্স-অক্ষ / ওয়াই অক্ষ / জেড অক্ষ / এ-অক্ষ	3.3/2.3/3.3/0.85/ kw
তুরপুন এবং মিলিং চক ব্যাস	Φ16/স ব্লেড Φ120~Φ215 মিমি
ভোল্টেজ / মোট শক্তি	380V 50 HZ/20 KW
স্থিতিস্থাপক:	11300×2500×3200 মিমি
কন্ট্রোল বক্সের মাত্রা:	600×1400×1800 মিমি
প্রয়োজনীয় শক্তি উৎস:	20 কেভিএ
বায়ু চাপ	6~8 kg/cm2











































































































KT-S860 মৌলিক প্রক্রিয়াকরণ ক্ষমতা:



মিলিং এবং স্লটিং	ফ্ল্যাঙ্ক মেশিনিং	ড্রিলিং মেশিনিং	ফেস মিলিং	কাটা
Ø8 মিলিং ছুরি	Ø8 মিলিং ছুরি	Ø12 ড্রিলিং হেড	Ø60 মিলিং ব্লেড	Ø160 ব্লেড করাত
গতি 18000r/m	গতি 15000r/m	গতি 3000r/m	গতি 10000r/m	গতি 4000r/m
কাটিং গভীরতা 4 মিমি	কাটিং প্রস্থ 8 মিমি	তুরপুন প্রক্রিয়া প্রয়োজনীয়তা	মিলিং গভীরতা 3 মিমি	কাটিং প্রক্রিয়া প্রয়োজনীয়তা
ফিড স্পিড 3 মি/মিনিট	ফিড স্পিড 3 মি/মিনিট	0.8মি/মিনিট	3মি/মিনিট	1মি/মিনিট





সরঞ্জাম কনফিগারেশন:

1 স্পিন্ডেল মোটর: 7.5KW (ATC) HSD ইতালি আমদানি করা উচ্চ-গতির মোটরযুক্ত টাকু;

2 সমস্ত ইস্পাত কাঠামো ফ্রেম: স্ট্রেস চিকিত্সা, স্পষ্টতা যন্ত্র;

3 গাইড রেল: X, Y, Z অক্ষগুলি আমদানি করা রৈখিক গাইড রেল (তাইওয়ান HIWIN নির্ভুল গাইড রেল);

4 X, Y অক্ষ ট্রান্সমিশন: আমদানি করা উচ্চ নির্ভুলতা গিয়ার র্যাক ড্রাইভ ব্যবহার;

5 Z শ্যাফ্ট ট্রান্সমিশন: আমদানি করা উচ্চ নির্ভুল বল স্ক্রু ড্রাইভ (তাইওয়ান HIWIN);

6 একটি অক্ষ বাঁক খাদ;

6 টুল অবস্থান: 6 স্টেশন মোবাইল রোটারি টুল লাইব্রেরি;ইতালি আমদানি করা ISO30 হ্যান্ডেল;.

7 স্বয়ংক্রিয় টুল সেটিং ডিভাইস সঙ্গে সজ্জিত দীর্ঘ আবিষ্কারক টুল দৈর্ঘ্য সনাক্ত করার জন্য;

8 ওয়ার্কিং টেবিল: স্বয়ংক্রিয় পজিশনিং ফিক্সচারের 8 সেট, টি টাইপ স্লট ক্ল্যাম্পিং ডিভাইস সহ;

9 ড্রাইভ সিস্টেম: সিমেনেস ব্রাশলেস সার্ভো ড্রাইভ ইউনিট গ্রহণ করা;

10 টাওলাইন: জার্মান প্রযুক্তি;

11 স্প্রে কুলিং ডিভাইস;

12 টুল সেটিং যন্ত্র: স্বয়ংক্রিয়ভাবে টুল দৈর্ঘ্য সনাক্ত;

13 সিমেন্স 828D নিয়ন্ত্রণ অপারেটিং সিস্টেম

14 3D পোর্টেবল কন্ট্রোলার 1 সেট;

15 নিয়ন্ত্রণ বাক্স: প্রধান বৈদ্যুতিক উপাদান, শিল্প নিয়ন্ত্রণ, নিয়ন্ত্রণ ব্যবস্থা সব আমদানি করা হয়;

16 অপারেটিং সিস্টেম: সিমেন্স কন্ট্রোল সিস্টেম;

17 সিএনসি সিস্টেম, সফ্টওয়্যার সিস্টেম সিমেন্স
