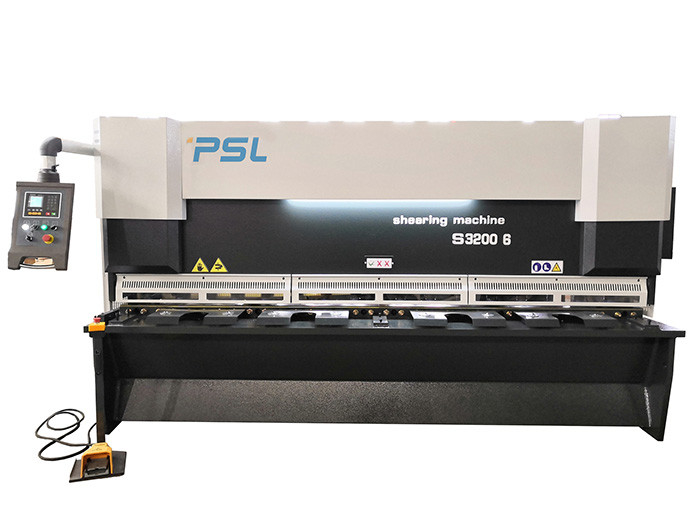

NC/CNC বড় হাইড্রোলিক গিলোটিন শিয়ার শিট মেটাল কাটিং মেশিন তেল চিলিং সহ
কন্ট্রোলার DAC360T এর বৈশিষ্ট্য
প্যানেল ভিত্তিক হাউজিং
- উজ্জ্বল LCD পর্দা
- পিছনে / সামনে গেজ নিয়ন্ত্রণ
- প্রত্যাহার ফাংশন
- কাটিং কোণ এবং ফাঁক নিয়ন্ত্রণ
- স্ট্রোক দৈর্ঘ্য সীমাবদ্ধতা
- সমস্ত অক্ষের ম্যানুয়াল আন্দোলন
- বল নিয়ন্ত্রণ
- শীট বেধ পরিমাপ
- প্রেরক ফাংশনে ফিরে যান
- দ্বিতীয় এবং তৃতীয় সার্ভো অক্ষ (DAC-362T)
- শীট সমর্থন
প্রধান বৈশিষ্ট্য এবং বৈশিষ্ট্য,
1.ইউজি সীমিত উপাদান বিশ্লেষণ পদ্ধতি, সিএডি অক্জিলিয়ারী ডিজাইন ব্যবহার করে, ফ্রেমটি অবিচ্ছেদ্য ঢালাই এবং কম্পন নির্মূল অভ্যন্তরীণ চাপের চিকিত্সা এবং মেশিন টুলটিকে উচ্চতর অনমনীয়তা এবং কম্পন প্রতিরোধের জন্য অন্যান্য পদ্ধতি গ্রহণ করে।
শিয়ার মেশিন ফ্রেম ঢালাই কাঠামো তৈরি করা হয়অ্যানিলিং ট্রিটমেন্টের মাধ্যমে ওয়েল্ডিং অ্যাপার্টাস এবং স্ট্রেস রিলিফ প্রক্রিয়ার মাধ্যমে।
2. হাইড্রোলিক শিয়ার হল একটি পরিবর্তনশীল রেক অ্যাকশন মেশিন যা বিভিন্ন কাটিং দৈর্ঘ্য এবং ক্ষমতার মধ্যে উত্পাদিত হয়।
ব্যাক-গেজ মরীচি চলন্ত NC/CNC কন্ট্রোলার দ্বারা নিয়ন্ত্রিত হয়।
কাটিং কোণ এবং উপরে/নিম্ন ব্লেড ক্লিয়ারেন্স বিভিন্ন প্লেটের বেধ এবং কাটিয়া দৈর্ঘ্য অনুযায়ী NC/CNC কন্ট্রোলার দ্বারা নিয়ন্ত্রিত ও পরিচালিত হতে পারে।
3.হাইড্রোলিওক:
সমন্বিত জলবাহী নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করুন, আরো নির্ভরযোগ্য এবং রক্ষণাবেক্ষণের জন্য সহজ।
ট্যান্ডেম তেল সিলিন্ডার সিঙ্ক্রোনাইজেশন সিস্টেম গৃহীত হয়, এবং মেশিন সমানভাবে জোর দেওয়া হয়।ট্যান্ডেম সিলিন্ডারের তেলের ভলিউম সামঞ্জস্য করে, শিয়ার কোণটি বিভিন্ন প্লেটের বেধের শিয়ারিংয়ের প্রয়োজন মেটাতে আরও সুবিধাজনকভাবে সামঞ্জস্য করা যেতে পারে।
পাইপ সংযোগ:
জার্মানি ব্র্যান্ড থেকে EMB ব্যবহার করে সমস্ত পাইপ সংযোগ।
সিমেন্স বা WN মোটর, Allead পাম্প এবং Rexroth ভালভ শিয়ারের উপর ব্যবহার করা হয়।
হাইড্রোলিক সিস্টেম গরম এলাকার জন্য বিশেষ কুলিং চিলার যোগ করা হয়েছে (ঐচ্ছিক)
4.সিএনসি মোটরযুক্ত ব্যাক গেজ সিস্টেম।0,05 মিমি নির্ভুলতার সাথে 1000 মিমি লম্বা ব্যাক গেজ।
ব্যাক গেজ ক্লিয়ারেন্স Estun E21s বা Delem DAC-360T দ্বারা নিয়ন্ত্রিত হয় যা উচ্চতর কাট নির্ভুলতা নিশ্চিত করে।
বল স্ক্রু এবং লিনিয়ার গাইড সহ উচ্চ নির্ভুলতা ব্যাক গেজ।
5.এটি পেশাদার গেট টাইপ টুল ধারক কাঠামো গ্রহণ করে।অপারেটরের শ্রমের তীব্রতা কমাতে সর্বজনীন কনভেয়িং বল সাপোর্টিং টেবিল গৃহীত হয়।
6. আয়তক্ষেত্রাকার ব্লেডের চারটি কাটিয়া প্রান্তের কাজ জীবন দীর্ঘায়িত করতে, শীটের বিকৃতি কমাতে সামঞ্জস্যযোগ্য শিয়ারিং কোণ।
উপরের ব্লেড ধারকটির ভিতরের দিকে কাত হওয়া কাঠামো রয়েছে যাতে উপাদানগুলিকে খাওয়ানোর সুবিধা হয় এবং কাজের অংশটির সঠিকতাও উন্নত হয়
7.এই শিয়ারিং লাইনসামনের গেজ/ফিডিং অক্ষ (কাটিং দৈর্ঘ্য) নিয়ন্ত্রণ ও ড্রাইভ করতে NC কন্ট্রোলার Estun E21s বা CNC কন্ট্রোলার Delem DAC360T বা Cybelec T8 গ্রহণ করে।কাটিং কোণ, এবং ব্লেডের ফাঁক/ক্লিয়ারেন্স
CNC কন্ট্রোলার DELEM DAC360T আপনার নখদর্পণে আরাম শিয়ার করুন।এটি শিয়ারিং কার্যকরী এবং শিয়ারিং গুণমান উন্নত করে।
8.হাইড্রোলিক সিস্টেম একটি সহায়ক শক্তির উত্স হিসাবে একটি মূত্রাশয়-টাইপ সঞ্চয়কারী ব্যবহার করে এবং একই সময়ে সিস্টেমের চাপের প্রভাবকে শোষণ করে, যাতে মেশিন টুলটি মসৃণভাবে চলে এবং শব্দ কম হয়।
শিয়ার QC11K-16x6000 এর স্পেসিফিকেশন,
| স্পেসিফিকেশন |
QC11K-16x6000 |
| সর্বোচ্চকাটিং বেধ |
16 মিমি (হালকা ইস্পাত)
8 মিমি (স্টেইনলেস স্টীল)
|
| সর্বোচ্চকাটিং প্রস্থ |
6000 মিমি |
| স্ট্রোক |
4-12 বার/মিনিট |
| ব্যাকগেজ স্ট্রোক |
10-1000 মিমি |
| শিয়ার কোণ |
0.5-2.5 ডিগ্রী |
| গলার গভীরতা |
100 মিমি |
| কাজের টেবিলের উচ্চতা |
900 মিমি |
| কাজের টেবিলের প্রস্থ |
600 মিমি |
| প্রধান সার্ভো মোটর শক্তি |
37 কিলোওয়াট |
| মাত্রা: |
7000x2400x3600 |
| নেট ওজন অনুমান। |
36 টন |
| ভোল্ট। |
380V, 50HZ
|
স্ট্যান্ডার্ড কনফিগার গিলোটিন শিয়ার,
| ঐচ্ছিক মডেল |
প্রস্তুতকারক |
মন্তব্য |
| সিএনসি সিস্টেম |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
ডেলেম
|
|
| বৈদ্যুতিন সংকেতের মেরু বদল |
ডেল্টা, INVT |
টিডব্লিউ |
| হাইড্রোলিওক |
প্রধান সোলেনয়েড ভালভ |
রেক্সরথ
ইউকেন
|
|
| ব্যাক গেজ |
এসি মোটর
সার্ভো মোটর (ঐচ্ছিক)
বল স্ক্রু + লিনিয়ার গাইড
|
পিএসএল
তাইওয়ান
|
|
| তেল পাম্প |
অভ্যন্তরীণ গিয়ার তেল পাম্প |
সানি
|
|
| প্রধান ক্ষমতা |
এসি মোটর
|
WN |
|
| সামনে কাজের টেবিল |
বিশেষ তৃণশয্যা এবং বল রাক |
পিএসএল |
|
| নিরাপত্তা |
সামনের ইস্পাত বেড়া + পিছনে নিরাপদ সেন্সর সুরক্ষা (ঐচ্ছিক) |
পিএসএল |
|
| ব্লেড ক্লিয়ারেন্স |
ম্যানুয়াল
মোটর চালিত
NC নিয়ন্ত্রক অপারেটিং
|
পিএসএল |
|
| বৈদ্যুতিক উপাদান |
স্নাইডার রিলে, যোগাযোগকারী |
স্নাইডার |
|
| পাদদেশ সুইচ |
কাকন উল্লম্ব সুইচ |
কোরিয়ান |
|
| গভীর গলা |
150 মিমি -500 মিমি (ঐচ্ছিক) |
পিএসএল |
|
QC11K সিরিজ শিয়ারিং মেশিন প্রধান পরামিতি,
| মডেল |
সর্বোচ্চ
টাকা
|
উত্পাদন শক্তি |
সর্বোচ্চদৈর্ঘ্য |
কোণ |
এক্স স্ট্রোক |
শক্তি |
L*W*H(মিমি) |
ওজন |
| QC11K-6*2500 |
6 মিমি |
≤450kN/সেমি |
2500 মিমি |
0.5-2.5° |
750 মিমি |
৭.৫ কিলোওয়াট |
3140*1740*2040 |
4800 কেজি |
| QC11K-6*3200 |
6 মিমি |
≤450kN/সেমি |
3200 মিমি |
0.5-2.5° |
750 মিমি |
7.5KW |
3750*1770*2150 |
5800 কেজি |
| QC11K-6*4000 |
6 মিমি |
≤450kN/সেমি |
4000 মিমি |
0.5-2.5° |
750 মিমি |
11KW |
4830*1840*2150 |
7500 কেজি |
| QC11K-6*5000 |
6 মিমি |
≤450kN/সেমি |
5000 মিমি |
0.5-2.5° |
750 মিমি |
15KW |
5830*1840*2150 |
13000 কেজি |
| QC11K-6*6000 |
6 মিমি |
≤450kN/সেমি |
6000 মিমি |
0.5-3° |
750 মিমি |
15KW |
6480*2100*2300 |
18000 কেজি |
| QC11K-8*2500 |
8 মিমি |
≤450kN/সেমি |
2500 মিমি |
0.5-2.5° |
750 মিমি |
11KW |
3040*1700*1700 |
5500 কেজি |
| QC11K-8*3200 |
8 মিমি |
≤450kN/সেমি |
3200 মিমি |
0.5-2.5° |
750 মিমি |
11KW |
3860*1700*1700 |
6200 কেজি |
| QC11K-8*4000 |
8 মিমি |
≤450kN/সেমি |
4000 মিমি |
0.5-2.5° |
750 মিমি |
11KW |
4640*1700*1700 |
7900 কেজি |
| QC11K-8*5000 |
8 মিমি |
≤450kN/সেমি |
5000 মিমি |
0.5~3° |
750 মিমি |
18.5KW |
5400*2400*2000 |
13500 কেজি |
| QC11K-8*6000 |
8 মিমি |
≤450kN/সেমি |
6000 মিমি |
0.5~3° |
750 মিমি |
22KW |
6480*2100*2350 |
19000 কেজি |
| QC11K-8*8000 |
8 মিমি |
≤450kN/সেমি |
8000 মিমি |
0.5~3° |
750 মিমি |
22KW |
8580*2130*2350 |
29500 কেজি |
| QC11K-10*2500 |
10 মিমি |
≤450kN/সেমি |
2500 মিমি |
0.5-2.5° |
950 মিমি |
15KW |
3040*1800*1700 |
6500 কেজি |
| QC11K-10*3200 |
10 মিমি |
≤450kN/সেমি |
3200 মিমি |
0.5-2.5° |
950 মিমি |
11KW |
3850*1830*1900 |
7500 কেজি |
| QC11K-10*4000 |
10 মিমি |
≤450kN/সেমি |
4000 মিমি |
0.5-2.5° |
950 মিমি |
15KW |
4650*2100*2000 |
11000 কেজি |
| QC11K-10*5000 |
10 মিমি |
≤450kN/সেমি |
5000 মিমি |
0.5~2.5° |
950 মিমি |
15KW |
5750*2100*2000 |
16000 কেজি |
| QC11K-10*6000 |
10 মিমি |
≤450kN/সেমি |
6000 মিমি |
0.5~2.5° |
950 মিমি |
15KW |
6500*2100*2300 |
24000 কেজি |
| QC11K-10*8000 |
10 মিমি |
≤450kN/সেমি |
8000 মিমি |
0.5~2.5° |
950 মিমি |
15KW |
6800*2100*2300 |
32000 কেজি |
| QC11K-13*2500 |
13 মিমি |
≤450kN/সেমি |
2500 মিমি |
0.5-2.5° |
1000 মিমি |
15KW |
3285*1830*2390 |
7500 কেজি |
| QC11K-13*3200 |
13 মিমি |
≤450kN/সেমি |
3200 মিমি |
0.5-2.5° |
1000 মিমি |
15KW |
3855*1830*2390 |
9500 কেজি |
| QC11K-13*4000 |
13 মিমি |
≤450kN/সেমি |
4000 মিমি |
0.5-2.5° |
1000 মিমি |
18.5KW |
4850*1830*2390 |
12500 কেজি |
| QC11K-13*6000 |
13 মিমি |
≤450kN/সেমি |
6000 মিমি |
0.5~3° |
1000 মিমি |
30KW |
6850*1930*2650 |
30000 কেজি |
| QC11K-13*8000 |
13 মিমি |
≤450kN/সেমি |
8000 মিমি |
0.5~3° |
1000 মিমি |
30KW |
8950*2130*2850 |
46000 কেজি |
| QC11K-13*9000 |
13 মিমি |
≤450kN/সেমি |
9000 মিমি |
0.5~3° |
1000 মিমি |
45KW |
9980*2130*2850 |
65000 কেজি |
| QC11K-13*10000 |
13 মিমি |
≤450kN/সেমি |
10000 মিমি |
0.5~3° |
1000 মিমি |
45KW |
11050*2500*3100 |
85000 কেজি |
| QC11K-16*2500 |
16 মিমি |
≤450kN/সেমি |
2500 মিমি |
0.5~3° |
1000 মিমি |
22KW |
3440*1940*2830 |
9500 কেজি |
| QC11K-16*3200 |
16 মিমি |
≤450kN/সেমি |
3200 মিমি |
0.5~3° |
1000 মিমি |
22KW |
4010*1940*2830 |
11000 কেজি |
| QC11K-16*4000 |
16 মিমি |
≤450kN/সেমি |
4000 মিমি |
0.5~3° |
1000 মিমি |
30KW |
5010*1980*2830 |
15500 কেজি |
| QC11K-16*5000 |
16 মিমি |
≤450kN/সেমি |
5000 মিমি |
0.5~3.0° |
1000 মিমি |
30KW |
5900*2600*2830 |
25000 কেজি |
| QC11K-16*6000 |
16 মিমি |
≤450kN/সেমি |
6000 মিমি |
1~3.0° |
1000 মিমি |
37KW |
7000*2400*3600 |
36000 কেজি |
| QC11K-16*8000 |
16 মিমি |
≤450kN/সেমি |
8000 মিমি |
1~3.0° |
1000 মিমি |
45KW |
8900*2900*3430 |
75000 কেজি |
| QC11K-20*2500 |
20 মিমি |
≤450kN/সেমি |
2500 মিমি |
1~3° |
1000 মিমি |
30KW |
3440*1980*2830 |
14000 কেজি |
| QC11K-20*3200 |
20 মিমি |
≤450kN/সেমি |
3200 মিমি |
1~3° |
1000 মিমি |
30KW |
4010*1900*2830 |
17000 কেজি |
| QC11K-20*4000 |
20 মিমি |
≤450kN/সেমি |
4000 মিমি |
1~3.0° |
1000 মিমি |
37KW |
4850*2600*2900 |
22000 কেজি |
| QC11K-20*6000 |
20 মিমি |
≤450kN/সেমি |
6000 মিমি |
1~3.0° |
1000 মিমি |
55KW |
6700*3000*3000 |
54000 কেজি |
| QC11K-30*2500 |
30 মিমি |
≤450kN/সেমি |
2500 মিমি |
1~3.0° |
1000 মিমি |
45KW |
3440*1900*2830 |
25000 কেজি |
| QC11K-30*3200 |
30 মিমি |
≤450kN/সেমি |
3200 মিমি |
1~3.0° |
1000 মিমি |
45KW |
4200*1900*3000 |
34000 কেজি |
মন্তব্য: এই প্যারামিটার 2019 desgin উপর ভিত্তি করে.যদি পরামিতিগুলি সময়মতো আপডেট করা না হয়, অনুগ্রহ করে বুঝতে পারেন এবং অনলাইনে চ্যাট বা ইমেলের মাধ্যমে আমাদের সাথে যোগাযোগ করুন।ধন্যবাদ
