পণ্যের বিবরণ:
প্রদান:
|
| অবস্থা: | নতুন | নাম: | প্রোফাইল সম্পূর্ণ হাইড্রোলিক নমন মেশিন |
|---|---|---|---|
| টাইপ: | W24S-16, প্রোফাইল রোলিং মেশিন | আবেদন: | কার্বন ইস্পাত পাইপ নমন, এসএস টিউব নমন |
| উপাদান / ধাতু প্রক্রিয়াজাত: | কার্বন ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম প্রোফাইল | যন্ত্রের প্রকার: | সম্পূর্ণ জলবাহী রোলস নমন মেশিন |
| কাঁচামাল: | প্রোফাইল /টিউব/পাইপ/ ঘূর্ণায়মান, ইস্পাত বার | অতিরিক্ত পরিষেবা: | প্রোফাইল মেশিনিং, বৃত্তাকার টিউব গঠন, |
| অটোমেশন: | বৈদ্যুতিক, হাইড্রোলিক | শক্তি: | বৈদ্যুতিক, জলবাহী |
| উপরের রোলারের ব্যাস: | 150 মিমি | ছাঁচ ব্যাস: | 350 মিমি |
| নমন বৃত্তাকার নল: | 76x4.5 মিমি, | নমন গতি: | 5 মি/মিনিট |
| জলবাহী সিস্টেমের চাপ: | 19.5 এমপিএ | মুল মটর: | 7.5 কিলোওয়াট |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V/380V/415V/440V/কাস্টমাইজড, 380V/50HZ/3phase 220V/60HZ/3phase | রঙ: | কাস্টমাইজড, নীল / OEM |
| মাত্রা: | 1000 * 800 * 1600 মিমি | বিক্রয়োত্তর সেবা প্রদান করা হয়: | প্রকৌশলী বিদেশে পরিষেবা যন্ত্রপাতি, ভিডিও প্রযুক্তিগত সহায়তা, অনলাইন সহায়তার জন্য উপলব্ধ |
| ওয়ারেন্টি: | 1 বছর | ||
| বিশেষভাবে তুলে ধরা: | সিএনসি প্রোফাইল নমন মেশিন,সিএনসি অ্যালুমিনিয়াম প্রোফাইল নমন মেশিন,জলবাহী প্রোফাইল নমন মেশিন |
||

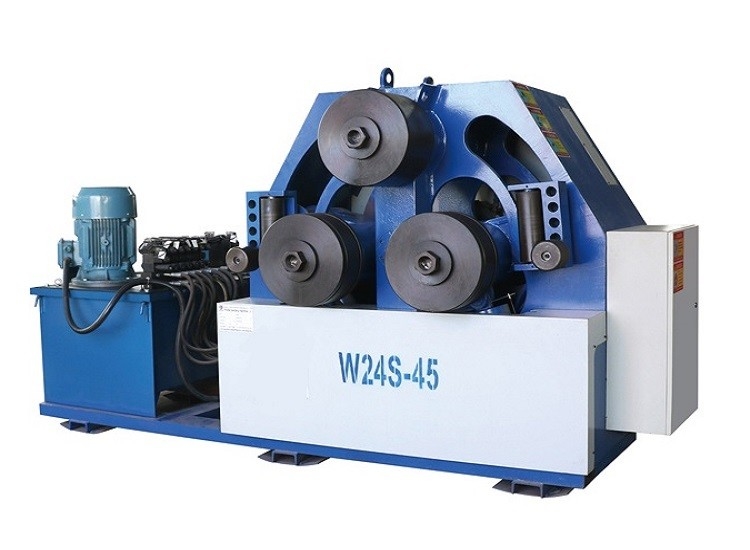

W24S সিরিজ সম্পূর্ণ জলবাহী প্রোফাইল নমন মেশিন পাইপ রোলিং মেশিন
• স্ট্যান্ডার্ড শক্ত এবং গ্রাউন্ড রোলের 1 সেট (বিশেষ ইস্পাত)
• সমস্ত রোল প্ল্যানেটারি/গিয়ার - হাইড্রো মোটর চালিত
• 3-অক্ষের শক্ত পাশ হাইড্রোলিক ফরওয়ার্ড-অগ্রগামী আন্দোলন এবং যান্ত্রিক উপরে-নিচে এবং ডান-বাম আন্দোলনের সাথে সমর্থন করে
• পার্শ্ব সমর্থন কোণ লোহা নমন পায়ের জন্য উপযুক্ত -লেগ আউট
• পোর্টেবল কন্ট্রোল প্যানেল
• অনুভূমিক এবং উল্লম্ব অপারেশন
• স্ট্রেস রিলিভ ইস্পাত দিয়ে তৈরি শরীর
• জলবাহী এবং বৈদ্যুতিক সিস্টেমে ওভারলোড সুরক্ষা
• ডিজিটাল রিডআউটের সাথে নীচের রোলগুলি হাইড্রোলিকভাবে সামঞ্জস্যযোগ্য
কার্য প্রক্রিয়া:
ধাপ 1:
ডান পাশের রোলারটি সর্বনিম্ন অবস্থানে, বাম পাশের রোলার এবং প্রধান রোলারটি কাজের টুকরোটিকে শক্ত করে আটকে রাখতে।
ধাপ ২:
ডান দিকের রোলারটি ধীরে ধীরে উত্তোলন করুন এবং রোল করা শুরু করুন। মূল বেলন এবং বাম দিকের রোলারের মধ্যে প্রাক-নমন অনুভূত হয়েছে।
ধাপ 3:
বাম দিকের রোলার ড্রপিং, এবং একই সময়ে, ডান পাশের রোলার উত্তোলন। প্লেটটিকে বাম দিকের রোলারে ফিড করুন, তিনটি রোলার একই সময়ে রোল হতে শুরু করে এবং মূল রোলার এবং ডান পাশের রোলারের মধ্যে প্রাক-নমন উপলব্ধি।
ধাপ 4:
প্রাক নমন এবং ঘূর্ণায়মান সম্পূর্ণ করুন.
প্রক্রিয়াকরণ ক্ষমতা:
|
কোণ, ভিতরের নমন
|
সর্বোচ্চ বিভাগের আকার | 70x8 মিমি |
|
কোণ, বাইরের নমন
|
সর্বোচ্চ বিভাগের আকার | 80x8 মিমি |
|
চ্যানেল, বাইরের নমন
|
চ্যানেলের আকার | 12# |
|
চ্যানেল, ভিতরের নমন |
চ্যানেলের আকার | 12# |
| প্লেট, সমতল নমন | সর্বোচ্চবিভাগের আকার | 150x25 মিমি |
| প্লেট, উল্লম্ব নমন | সর্বোচ্চবিভাগ দিয়া। | 75x16 মিমি |
| টিউব নমন | সর্বোচ্চবিভাগের আকার | 76x4.5 মিমি |
| রড নমন | সর্বোচ্চবিভাগের আকার | 52 মিমি |
| বর্গক্ষেত্র নমন | সর্বোচ্চবিভাগের আকার | 60x4 মিমি |
প্রধান প্রযুক্তিগত পরামিতি ,
|
টেকনিক্যাল প্যারামিটার:
|
W24S
|
||||||
|
6
|
16
|
30
|
45
|
75
|
100
|
||
|
প্রোফাইল নমন ছাঁচ (সর্বোচ্চ)
|
6
|
16
|
30
|
45
|
75
|
100
|
|
|
কয়েলিং গতি (মি/মিনিট)
|
6
|
5
|
|||||
|
শীট মাতালের ফলন সীমা (mpa)
|
S=250
|
||||||
 |
প্রোফাইল(সর্বোচ্চ) মিমি
|
40*5
|
70*8
|
80*8
|
90*10
|
100*10
|
120*12
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
|
|
প্রোফাইল(মিনিমাম)মিমি
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
40*5
|
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
400
|
550
|
560
|
600
|
600
|
720
|
|
|
|
প্রোফাইল(সর্বোচ্চ) মিমি
|
50*5
|
80*8
|
90*10
|
100*10
|
120*12
|
140*16
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
800
|
1000
|
1100
|
1300
|
1600
|
1800
|
|
|
প্রোফাইল(মিক্স) মিমি
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
45*5
|
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
400
|
550
|
500
|
600
|
700
|
760
|
|
|
|
槽钢型号
|
8
|
12
|
16
|
20
|
25
|
28
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
600
|
800
|
800
|
1000
|
1100
|
1700
|
|
|
|
উপাদান
|
8
|
12
|
16
|
20
|
25
|
28
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
700
|
900
|
1000
|
1150
|
1600
|
1700
|
|
|
|
প্রোফাইল(সর্বোচ্চ) মিমি
|
100*18
|
150*25
|
180*25
|
200*30
|
220*40
|
250*40
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
|
প্রোফাইল(সর্বোচ্চ) মিমি
|
50*12
|
75*16
|
90*20
|
100*25
|
110*40
|
120*40
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
500
|
760
|
800
|
1000
|
1100
|
1300
|
|
|
|
প্রোফাইল(সর্বোচ্চ) মিমি
|
42*4
|
76*4.5
|
89*5
|
89*8
|
114*5
|
159*5
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
500
|
750
|
900
|
900
|
1200
|
2000
|
|
|
|
প্রোফাইল(সর্বোচ্চ) মিমি
|
38
|
52
|
62
|
75
|
85
|
90
|
|
নমন ব্যাস (মিনিমাম) মিমি
|
450
|
600
|
600
|
800
|
1000
|
1100
|
|
|
|
প্রোফাইল(সর্বোচ্চ) মিমি
|
45*3
|
60*4
|
70*4
|
80*6
|
90*8
|
100*10
|
| নমন ব্যাস (মিনিমাম) মিমি |
750
|
900
|
1000
|
1200
|
1600
|
2000
|
|
