বৈদ্যুতিক জংশন বক্স পাঞ্চিং প্রেস মেশিন যান্ত্রিক ফিক্সড টেবিল JH21 সিরিজ

Electrical Junction Box Punching Press Machine Mechanical Fixed Table JH21 series

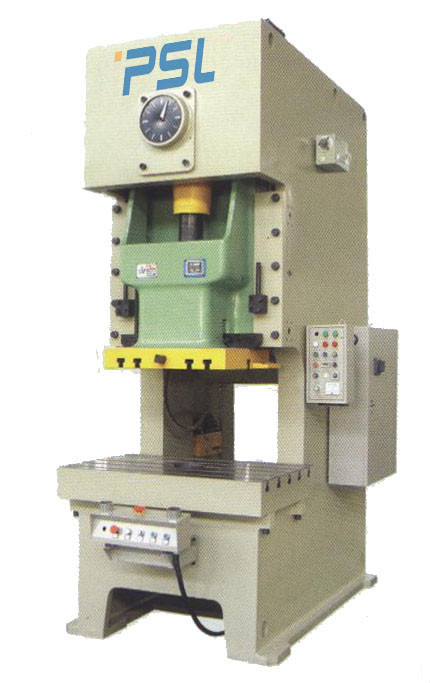

বড় ইমেজ : বৈদ্যুতিক জংশন বক্স পাঞ্চিং প্রেস মেশিন যান্ত্রিক ফিক্সড টেবিল JH21 সিরিজ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	PSL
মডেল নম্বার:	জেএইচ21-200

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	Negotiable
প্যাকেজিং বিবরণ:	পাত্রে নগ্ন
ডেলিভারি সময়:	45-60 কার্যদিবস
পরিশোধের শর্ত:	এল/সি, টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 30-50 সেট

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

টাইপ:	সি-টাইপ স্ট্রাকচার	আবেদন:	মেটাল শীট স্ট্যাম্পিং
উপাদান:	ঝালাই ইস্পাত কাঠামো	ব্যবহার:	ধাতু পণ্য টিপে
ফাংশন:	ইলেক্ট্রিক্যাল প্রেস, মেটাল শিট পাঞ্চিং	নামমাত্র চাপ:	250KN - 4000KN, 25T - 400T
সিএনসি বা না:	স্বাভাবিক	নিয়ন্ত্রণ:	পিএলসি
শক্তির উৎস:	22 কিলোওয়াট	পরিচালনা:	বায়ুসংক্রান্ত শুষ্ক সমন্বয় ঘর্ষণ ক্লাচ-ব্রেক
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ:	380V, আপনার প্রয়োজনীয়তা হিসাবে	রঙ:	ধূসর সাদা বা কাস্টমাইজড
ওজন:	20000 কেজি	মাত্রা (LWH):	260016003800 মিমি
বিক্রয়োত্তর সেবা প্রদান করা হয়:	ভিডিও প্রযুক্তিগত সহায়তা অনলাইন	ওয়ারেন্টি:	এক বছর
লক্ষণীয় করা:	পা চালিত পাঞ্চ প্রেস , যান্ত্রিক পাঞ্চ প্রেস মেশিন , হাইড্রোলিক পাঞ্চ প্রেস মেশিন JH21-200

JH21 সিরিজ সি-ফ্রেম ফিক্সড টেবিল পাঞ্চিং প্রেস মেশিন

I. কাঠামোর সংক্ষিপ্ত পরিচিতি,

ফ্রেম হলপুরো ইস্পাত প্লেট সঙ্গে ঢালাইযার উচ্চ দৃঢ়তা, যুক্তিসঙ্গত কাঠামো এবং সুন্দর নকশা রয়েছে।

প্রেস গ্রহণ করেউল্লম্ব ক্র্যাঙ্কশ্যাফ্ট গঠন.ফুলক্রামের দূরত্ব ছোট এবং ক্র্যাঙ্ক অনমনীয়।আমি
প্রেস গ্রহণ করেনিম্ন জড়তা শুষ্ক ঘর্ষণ ক্লাচ এবং ব্রেক মিলিত, যার সামান্য নিষ্ক্রিয় জড়তা, কম শক্তি খরচ, ক্লাচ এবং ব্রেক এর নির্ভরযোগ্য ইন্টারলক এবং দীর্ঘ আয়ু রয়েছে।
স্লাইড একটি সম্পূর্ণ ঢালাই ফর্ম নির্মাণ যা গ্রহণ করেজলবাহী ওভারলোড অভিভাবকচটপটে এবং নির্ভরযোগ্য কর্মের সাথে।ওভারলোডের পরে, এটি ডাউন সময় কমাতে এবং প্রেসের প্রাপ্যতা উন্নত করতে স্বয়ংক্রিয়ভাবে পুনরায় সেট করতে পারে।উচ্চ চাপ তেল সিল যা জার্মান থেকে আমদানি করা হয় স্লাইড উচ্চ চাপ সিলিন্ডার ইনস্টল করা হয়.
বন্ধ উচ্চতা গ্রহণবৈদ্যুতিক সমন্বয়, যা ডিজিটাল ডিসপ্লে আছে।এর ডিসপ্লে 0.10mm।
প্রেস গ্রহণ করেহেক্সহেড্রাল আয়তক্ষেত্র গিব লম্বা করুন, যার উচ্চ নির্দেশক নির্ভুলতা এবং স্থির নির্ভুলতা রয়েছে।
প্রেসে বায়ুসংক্রান্ত ব্যালেন্সার রয়েছে, যা দ্বিতীয় স্ট্রোককে হ্রাস করে।এটি উন্নতি করতে মসৃণভাবে সঞ্চালিত হয়প্রেসের গতিশীল নির্ভুলতা.
নিয়ন্ত্রণ অংশ গ্রহণ করেপিএলসি, যা নিয়ন্ত্রণ অংশের নির্ভরযোগ্যতার গ্যারান্টি দিতে দক্ষ।
প্রেস দ্বৈত ভালভ গ্রহণ করে, যা ক্লাচের নিরাপত্তা এবং নির্ভরযোগ্যতার গ্যারান্টি দিতে পারে।
প্রেস গ্রহণ করেক্যাম কন্ট্রোলার যা প্রক্সিমিটি সুইচের সাথে মিলিত হয় (স্নাইডার).এটি ঠিক 360° রেঞ্জের মধ্যে সংকেত পাঠাতে পারে এবং প্রেসের নির্ভরযোগ্যতা উন্নত করতে বিভিন্ন ক্রিয়াকলাপের মানদণ্ড এবং সহায়তা মেশিনের সামঞ্জস্য নিয়ন্ত্রণ করতে পারে।
প্রধান প্রেস নির্বাচন করতে পারেঅটো ফিড ড্রাইভ আউটপুট অক্ষ, যা স্বয়ংক্রিয় পণ্য লাইন অটো ফিড ডিভাইস এবং unreel এবং চ্যাপ্টা মেলে জন্য সুবিধাজনক
গ্রাহক চয়ন করতে পারেনহালকা পরদাঅপারেটরকে রক্ষা করতে। (বিকল্প)
গ্রাহক চয়ন করতে পারেনখাঁটি ডাই কুশন.(বিকল্প)

এছাড়াও, প্রেসটিতে দুই-হাত অপারেটিং বোতাম এবং ফুট প্যাডেল সুইচ রয়েছে, যা ক্রমাগত, একক এবং ইঞ্চি মোড উপলব্ধি করতে পারে।

২.JH21-200 এর প্রধান স্পেসিফিকেশন,

প্রযুক্তিগত স্পেসিফিকেশন মডেল বর্ণনা		JH21-200B
নামমাত্র বল	কে.এন	2000
নামমাত্র বল স্ট্রোক	মিমি	6
স্লাইড স্ট্রোক	মিমি	200
এসপিএম	মিন^-1	25-50
সর্বোচ্চউচ্চতা বন্ধ করুন	মিমি	450
স্লাইড সমন্বয়	মিমি	110
বিছানার মাত্রা (FB×LR)	মিমি	840X1400
স্লাইডের নীচের দিকে (FB×LR)	মিমি	650×850

বলস্টার বেধ	মিমি	160
প্রধান মোটর শক্তি	কিলোওয়াট	22
বায়ু চাপ	এমপিএ	0.6
রূপরেখার মাত্রা (FB X LR XH)	মি	2680X1645X3800
নেট ওজন	কেজি	20000

III.JH21 সিরিজ প্রযুক্তিগত পরামিতি,

বায়ুসংক্রান্ত পাঞ্চিং মেশিন		ইউনিট	জেএইচ21-25	জেএইচ21-45	জেএইচ21-60	JH21-80	জেএইচ21-125	জেএইচ21-160	জেএইচ21-200
নামমাত্র ক্ষমতা		কে.এন	250	450	600	800	1250	1600	2000
স্লাইড স্ট্রোক		মিমি	80	120	140	160	180	200	220
স্লাইড স্ট্রোক	স্থির	সময়/মিনিট	100	80	70	60	50	45	45
স্লাইড স্ট্রোক	পরিবর্তনশীল (ঐচ্ছিক)	সময়/মিনিট	60-100	50-80	45-70	40-60	35-50	30-45	25-45
সর্বোচ্চডাই হাইট		মিমি	250	270	300	320	350	400	450
ডাই হাইট অ্যাডজাস্টমেন্ট		মিমি	50	60	70	80	90	100	110
গলার গভীরতা		মিমি	210	225	270	310	350	400	430
আপরাইটস মধ্যে দূরত্ব		মিমি	450	515	560	610	670	736	910
স্লাইড নীচের আকার	FB	মিমি	250	340	400	460	520	580	650
স্লাইড নীচের আকার	এলআর	মিমি	360	410	480	540	620	700	880
শ্যাঙ্ক হোল সাইজ	ব্যাস	মিমি	40	50	50	50	70	70	70
শ্যাঙ্ক হোল সাইজ	গভীরতা	মিমি	65	60	70	65	90	100	100
কাজের টেবিলের আকার	FB	মিমি	400	440	520	600	680	760	840
	এলআর	মিমি	720	825	930	950	1100	1170	1400
	পুরুত্ব	মিমি	80	110	130	140	155	165	180
বিছানা খোলার গর্ত ব্যাস		মিমি	150	150	150	180	200	220	250
স্থিতিস্থাপক	FB	মিমি	1496	1585	1540	1765	2040	2305	2600
	এলআর	মিমি	945	1075	1200	1200	1320	1420	1540
	উচ্চতা	মিমি	2120	2391	2570	2725	3035	3215	3800
মোটর পাওয়ার		কিলোওয়াট	3	5.5	5.5	7.5	11	15	18.5
মোটর গতি		r/মিনিট	1410	1410	1440	1440	1440	1440	1440
দৈর্ঘ্য		মিমি	1350	1400	1600	1900	2300	2350	2700
প্রস্থ		মিমি	950	1080	1200	1360	1450	1500	1600
উচ্চতা		মিমি	2160	2300	2550	2800	3200	3250	3800
ওজন		কেজি	3100	3800	5500	7500	12000	13500	20000
