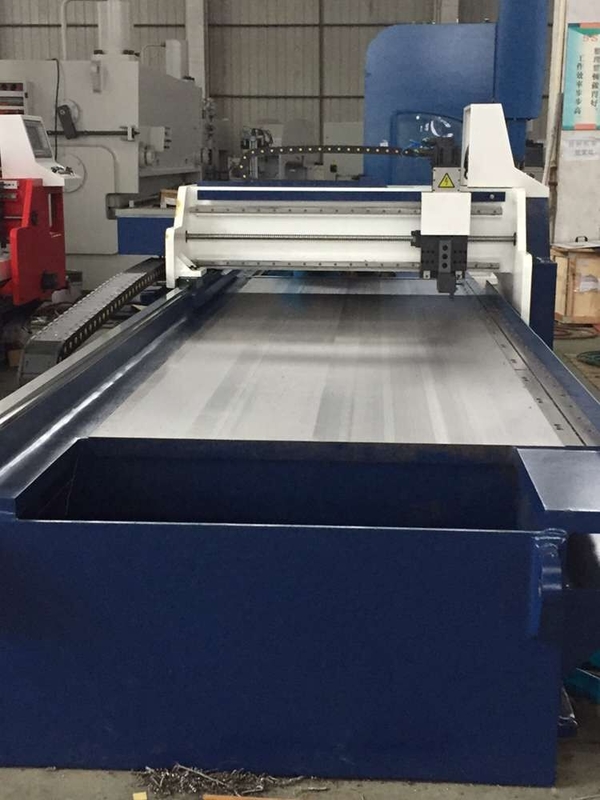

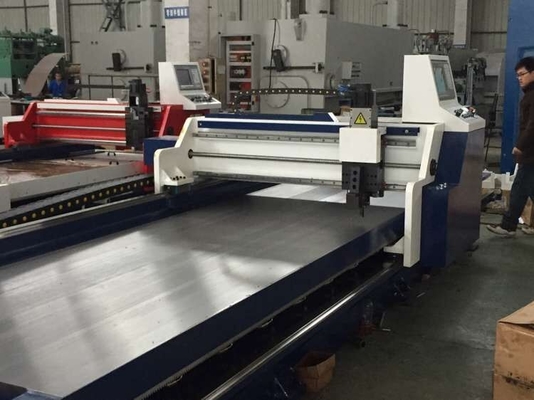

শীট মেটাল ফুল সার্ভো সিএনসি ভি-কাট গ্রুভিং মেশিন
কর্মক্ষমতা বৈশিষ্ট্য,
ভি-কাট মেশিন বেস এবং ক্রস বিমের ফ্রেম স্ট্রাকচার ডিজাইন গৃহীত হয়।ওয়ার্কিং টেবিলটি 60 মিমি Q345 কম খাদ উচ্চ শক্তি স্ট্রাকচারাল ইস্পাত দিয়ে তৈরি এবং ফ্রেমটি Q235 ইস্পাত প্লেট দিয়ে তৈরি।
ঢালাইয়ের চাপ দূর করতে এবং সরঞ্জামের বিকৃতি কমাতে বিছানাটি প্রাকৃতিক গ্যাস দিয়ে মেশানো হয়।স্যান্ডব্লাস্টিং চিকিত্সা চমৎকার পেইন্টিং প্রভাব নিশ্চিত করে।
এই V-কাট মেশিনটি সুনির্দিষ্ট কপার গিয়ার এবং হেলিকাল র্যাক ট্রান্সমিশন গ্রহণ করে, ভারী-শুল্ক লিনিয়ার গাইড রেল দ্বারা পরিপূরক, চলন্ত গতির পরিবর্তনশীল ফ্রিকোয়েন্সি সমন্বয়, স্থিতিশীল এবং দক্ষ কাটিয়া প্রক্রিয়া সহ।
ত্রিভুজ বেল্ট ড্রাইভটি মোটরের প্রাথমিক ড্রাইভে ব্যবহৃত হয়, কারণ ত্রিভুজ বেল্টের প্রসারিত বল জরুরী স্টপ এবং রিটার্নের সময় প্রভাব বলকে হ্রাস করে, সরঞ্জামগুলির নমনীয় অপারেশন নিশ্চিত করে এবং সরঞ্জামের পরিষেবা জীবনকে দীর্ঘায়িত করে।
ভি-কাট মেশিনের টুল ক্যারিয়ার ট্রান্সফার ডিভাইস উচ্চ নির্ভুলতা নিশ্চিত করতে SFSR নীরব বল স্ক্রু এবং QH নীরব গাইড রেল ব্যবহার করে।
এই V-কাট মেশিনের অংশগুলি হাইড্রোলিক ক্ল্যাম্পিং সিস্টেম দ্বারা স্থির করা হয়েছে, স্লটিং গতি দ্রুত এবং শক্তিশালী ক্ল্যাম্পিং গ্যারান্টিযুক্ত।হাইড্রোলিক সিস্টেমটি সঞ্চয়কারী ক্ষতিপূরণ এবং ত্রাণ ভালভ দিয়ে সজ্জিত, এবং মোটর ক্লিয়ারেন্স মোডে কাজ করে, যা শক্তি সঞ্চয় করে এবং জলবাহী সিস্টেমের নিরাপত্তা নিশ্চিত করে।
V-কাট মেশিন "V" স্লট প্রক্রিয়া করার জন্য চারটি ছুরি ব্যবহার করে, তাই কাটার পরিমাণ সমানভাবে বিতরণ করা হয় এবং ওয়ার্কপিসের বিকৃতি কমে যায়।এছাড়াও, কাটিয়া সরঞ্জামগুলির পরিষেবা জীবন দীর্ঘায়িত করতে এবং উত্পাদন খরচ কমাতে মাইক্রো কুলিং সিস্টেম নির্বাচন করা হয়।
ভি-কাট মেশিনটি শুধুমাত্র কীবোর্ড ইনপুট এবং কাজের পদ্ধতির মাধ্যমে ব্যবহার করা যেতে পারে।অপারেটর এবং উপাদানের মধ্যে পার্থক্য অনুসারে, গাঁটটি প্রক্রিয়াকরণের গতি সামঞ্জস্য করতে ব্যবহার করা যেতে পারে যাতে অপারেটরের অপারেশনকে সহজতর করা যায়।
ডিসপ্লে স্ক্রিনের মাধ্যমে কাজের পদ্ধতি জানা যাবে।অপারেটরদের নিরাপত্তা নিশ্চিত করতে সেন্সর ব্যবহার করা হয়।
যখন সরঞ্জাম অস্বাভাবিক হয়, ডিসপ্লে স্ক্রিনে অ্যালার্ম তথ্য বজায় রাখা সহজ।
ভি-কাট মেশিনের জন্য শুধুমাত্র লোকবলের প্রয়োজন হয় যখন ওয়ার্কপিসটি রাখা হয় এবং বের করা হয়, তাই এটি জনশক্তি সংরক্ষণ করতে পারে।
ভি-কাট মেশিনের স্ব-মেরামত ফাংশন রয়েছে।ব্যবহারের প্রক্রিয়ায়, গ্রাহকরা প্রক্রিয়াকরণের নির্ভুলতা নিশ্চিত করতে তাদের নিজস্ব প্রয়োজনীয়তা অনুসারে টেবিলটি প্ল্যান করতে পারেন।
প্রধান প্রযুক্তিগত পরামিতি,
| প্লেট প্রক্রিয়া করার জন্য বেধ পরিসীমা |
0.6 মিমি-4 মিমি (স্টেইনলেস স্টীল) |
| প্লেট প্রক্রিয়া করার জন্য বেধ পরিসীমা |
0.6 মিমি-4 মিমি (কার্বন ইস্পাত) |
| সর্বোচ্চপ্রতিবার প্রক্রিয়াকৃত গভীরতা |
0.6 মিমি |
| সর্বোচ্চপ্রক্রিয়াকৃত গভীরতা |
3 মিমি |
| প্লেট প্রক্রিয়াকরণের জন্য দৈর্ঘ্য |
3200 মিমি/4000 মিমি |
| প্রস্থ বেগ |
1250 মিমি/1500 মিমি |
| ভি টাইপ ট্রফ মার্জিন ন্যূনতম দূরত্ব |
6 মিমি |
| ফরোয়ার্ড কাটিংয়ের গতি |
0-70মি/মিনিট |
| এক্স অক্ষ প্রত্যাবর্তন গতি |
0-70মি/মিনিট |
| Y অক্ষ ন্যূনতম একক সেট |
0.01 মিমি |
| Y অক্ষের সর্বনিম্ন অবস্থান নির্ভুলতা |
±0.05 মিমি |
| Z অক্ষ ন্যূনতম একক সেট |
0.01 মিমি |
| অবস্থান নির্ভুলতা |
±0.05 মিমি |
| Z অক্ষ স্ট্রোক |
50 মিমি |
| এক্স-অক্ষ বৈদ্যুতিন সংকেতের মেরু বদল/সার্ভো মোটর |
5.5KW ইজিক্যাট |
| জেড অক্ষ সার্ভো মোটর |
1KW ইজিক্যাট |
| Y1, Y2 অক্ষ সার্ভো মোটর |
1KW ইজিক্যাট |
| হাইড্রোলিওক |
1.5KW/8L/10MPa |
| 1500*3000 |
5300 মিমি * 2550 মিমি * 1560 মিমি |
| ছুরি |
3 সেট |
| 1500*4000 |
6000 মিমি * 2550 মিমি * 1560 মিমি |
| বায়ুসংক্রান্ত চাপ |
6 মানচিত্র-8 মানচিত্র |
| ওজন |
8.5T/9.5T |
| প্রধান ক্ষমতা |
380V/50HZ/3ফেজ |
প্রধান অংশ নির্দেশ,
| সিএনসি সিস্টেম |
তাইওয়ান ESAYCAT 19” HD LCD টাচ স্ক্রিন |
| সার্ভো ইউনিট (X,Y,Z) |
EASYCAT তাইওয়ান |
| শীতলকরণ ব্যবস্থা |
জল কুয়াশা কুলিং পাম্প |
| ছুরি |
চীন (দক্ষিণ কোরিয়া খাদ ছুরি মাথা) |
| বল স্ক্রু |
TBI তাইওয়ান |
| লিনিয়ার গাইডিং |
হিউইন তাইওয়ান |
| গিয়ার এবং র্যাক |
YYC তাইওয়ান |
| হাইড্রোলিওক |
তাইওয়ানের ব্র্যান্ড |
| তারের তার |
জার্মানি IGUS |
| কম ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি |
স্নাইডার |
| সীমিত সুইচ |
জাপান বা জার্মানির ব্র্যান্ড
|
