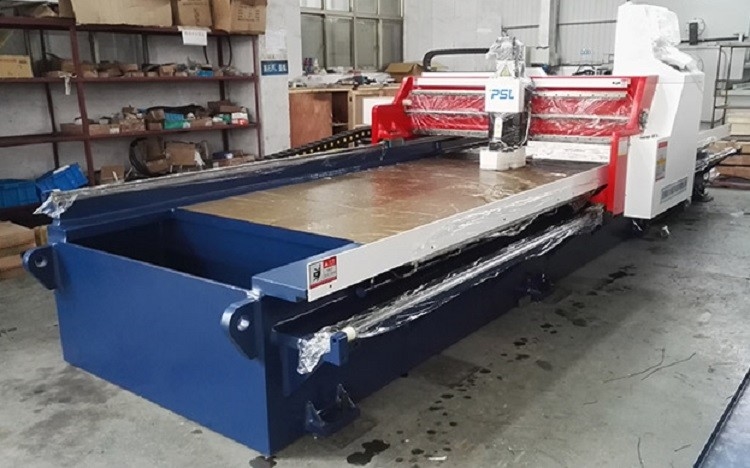

কার্বন শীট স্টেইনলেস স্টীল অনুভূমিক সিএনসি হাইড্রোলিক ভি-গ্রুভ স্লটিং মেশিন
মেশিনের বিবরণ,
এই সরঞ্জাম সম্পূর্ণরূপে ধাতু শীট জন্য CNC সার্ভো ভি-গ্রুভ মেশিন.
এটি উচ্চ প্রসেসিং নির্ভুলতা, সহজ অপারেশন, কোন শব্দ নেই, কোন কম্পন ইত্যাদি সুবিধার সাথে উন্নত CNC কন্ট্রোলার এবং উদ্ভাবনী নকশা গ্রহণ করে।
এটি শীট মেটাল ভি-গ্রুভ, ইউ-গ্রুভ এবং অন্যান্য অনিয়মিত খাঁজ প্রক্রিয়াকরণে (স্টেইনলেস স্টিল, অ্যালুমিনিয়াম, অ্যালুমিনিয়াম প্লেট, তামা, কার্বন ইস্পাত এবং অন্যান্য বিশেষ প্লেট সহ) ব্যাপকভাবে ব্যবহৃত হয়।
বিশেষ করে. এটি নমনের আগে শীট ধাতুর ভি-খাঁজ প্রক্রিয়াকরণের জন্য প্রযোজ্য।
প্রধান বৈশিষ্ট্য এবং বিশেষ ফাংশন,
1. বেভেলিং উপলব্ধ;
2. প্লেটের এক পাশ থেকে শেষ পর্যন্ত খাঁজ পাওয়া যায় এবং অন্য পাশ থেকে কাটা শুরু করা যায়;
3. প্লেটের পাশ থেকে প্রথম খাঁজ লাইনের সর্বনিম্ন দূরত্ব 6 মিমি;
4. খাঁজ থেকে প্লেটের সর্বনিম্ন আকার হল 100x100mm;
5. ঠিক এক বিন্দু থেকে অন্য বিন্দুতে খাঁজ কাটা;
6. শক্তি সঞ্চয়;
7. পরিবেশগত সুরক্ষা।
কর্মক্ষমতা বৈশিষ্ট্য,
1.1 শীট মেটাল স্লটিং মেশিন ফ্রেম এবং মরীচি সব বাক্স আকৃতির হয়.সীমিত উপাদান অপ্টিমাইজেশান ডিজাইনের পরে, সমস্ত-ইস্পাত ঢালাই অবশিষ্ট চাপ দূর করার জন্য টেম্পারড হয়।
আমি1.2 মেটাল শীট V স্লটিং মেশিন তাইওয়ান EASYCAT বা SYNTEC শিল্প-নিয়ন্ত্রণ নিয়ামক এবং বন্ধ-লুপ সার্ভো সিস্টেম গ্রহণ করে: সহজ, নমনীয়, দ্রুত, দক্ষ এবং কম শব্দ।
1.3 সিএনসিনিয়ামক, পূর্ণ স্বয়ংক্রিয় অপারেশন সমর্থন করে, 3-ব্লেড একযোগে চলতে পারে উল্লেখযোগ্যভাবে grooving দক্ষতা উন্নত.
1.4 স্টেইনলেস স্টীল V গ্রুভিং মেশিন সহ 4টি কন্ট্রোল অক্ষ (X,Y1,Y2,Z অক্ষ), হাইড্রোলিক হোল্ড-ডাউন ডিভাইস, গ্যান্ট্রি এবং টুল হোল্ডার কাজ করার সময় একসাথে রাউন্ড-ট্রিপ মুভ করে।
1.5 ভি-গ্রুভ মেশিন বল স্ক্রু এবং রোলার হেভি-ডিউটি গাইড রেল ব্যবহার করে।
1.6 এই মেশিনটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত: কম পরিধান, সূক্ষ্ম প্রক্রিয়াকরণ, মেশিনিং নির্ভুলতা এবং উচ্চ গতিশীল প্রতিক্রিয়া বৈশিষ্ট্য নিশ্চিত করে।
1.7কম্প্রেসড এয়ার/ওয়াটার ফ্লোয়িং এবং কুলিং সিস্টেম শুধুমাত্র কাটিং বর্জ্যকে ওয়ার্কপিসের পৃষ্ঠে স্ক্র্যাচ করতে বাধা দেয় না, ছুরির জীবনকেও উন্নত করে।
প্রধান প্রযুক্তিগত পরামিতি,
| প্লেট প্রক্রিয়া করার জন্য বেধ পরিসীমা |
0.6 মিমি-4 মিমি (স্টেইনলেস স্টীল) |
| প্লেট প্রক্রিয়া করার জন্য বেধ পরিসীমা |
0.6 মিমি-4 মিমি (কার্বন ইস্পাত) |
| সর্বোচ্চপ্রতিবার প্রক্রিয়াকৃত গভীরতা |
0.6 মিমি |
| সর্বোচ্চপ্রক্রিয়াকৃত গভীরতা |
2.5 মিমি |
| প্লেট প্রক্রিয়াকরণের জন্য দৈর্ঘ্য |
6000 মিমি |
| প্রস্থ বেগ |
1250 মিমি |
| ভি টাইপ ট্রফ মার্জিন ন্যূনতম দূরত্ব |
6 মিমি |
| ফরোয়ার্ড কাটিংয়ের গতি |
0-70মি/মিনিট |
| এক্স অক্ষ প্রত্যাবর্তন গতি |
0-70মি/মিনিট |
| Y অক্ষ ন্যূনতম একক সেট |
0.01 মিমি |
| Y অক্ষের সর্বনিম্ন অবস্থান নির্ভুলতা |
±0.05 মিমি |
| Z অক্ষ ন্যূনতম একক সেট |
0.01 মিমি |
| অবস্থান নির্ভুলতা |
±0.05 মিমি |
| Z অক্ষ স্ট্রোক |
50 মিমি |
| এক্স-অক্ষ বৈদ্যুতিন সংকেতের মেরু বদল/সার্ভো মোটর |
5.5KW |
| জেড অক্ষ সার্ভো মোটর |
1KW |
| Y1, Y2 অক্ষ সার্ভো মোটর |
1KW |
| হাইড্রোলিওক |
1.5KW/8L/10MPa |
| ছুরি |
3 সেট |
| 1500*4000 |
8500 মিমি * 2350 মিমি * 1700 মিমি |
| বায়ুসংক্রান্ত চাপ |
6 মানচিত্র-8 মানচিত্র |
| ওজন |
12.5T |
| প্রধান ক্ষমতা |
380V/50HZ/3ফেজ |
প্রধান অংশ নির্দেশ,
| সিএনসি সিস্টেম |
তাইওয়ান SYNTEC বা ESAYCAT
19" HD LCD টাচ স্ক্রিন
|
| সার্ভো ইউনিট (X,Y,Z) |
EASYCAT তাইওয়ান
ডেল্টা তাইওয়ান
|
| শীতলকরণ ব্যবস্থা |
জল কুয়াশা কুলিং পাম্প |
| ছুরি |
দক্ষিণ কোরিয়া খাদ ছুরি মাথা |
| বল স্ক্রু |
TBI তাইওয়ান |
| লিনিয়ার গাইডিং |
হিউইন তাইওয়ান |
| গিয়ার এবং র্যাক |
YYC তাইওয়ান |
| হাইড্রোলিওক |
তাইওয়ানের ব্র্যান্ড |
| তারের তার |
জার্মানি IGUS |
| কম ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি |
স্নাইডার |
| সীমিত সুইচ |
জাপান বা জার্মানির ব্র্যান্ড
|
