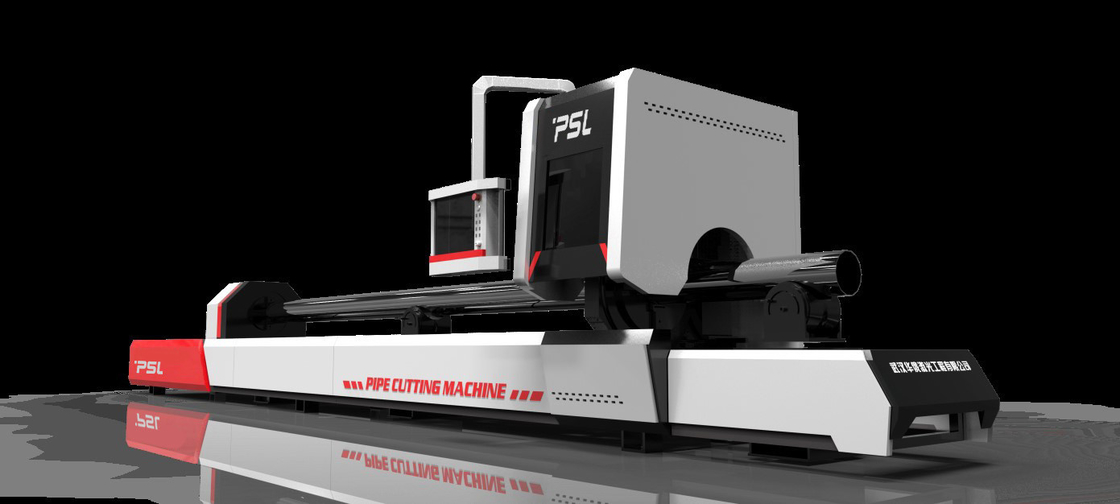

ইস্পাত পাইপ কাটিয়া CNC লেজার মেশিন মেটাল বৃত্তাকার বর্গক্ষেত্র আয়তক্ষেত্রাকার টিউব

পাইপ তৈরির জন্য মেটাল রাউন্ড স্কোয়ার আয়তক্ষেত্রাকার টিউব সিএনসি ফাইবার লেজার কাটিং মেশিন

ফাংশন এবং বৈশিষ্ট্যের অংশ,

• উচ্চ দৃঢ়তা মেশিন শরীর, দীর্ঘ মেশিন এর জীবন.

• মোট বায়ুসংক্রান্ত ঘূর্ণমান বাতা, একটি কী কেন্দ্রীভূত, উচ্চ বাতা গতি.

• পরিবর্তনযোগ্য ব্যাস সমর্থন সিস্টেম, সহায়তা লোডিং এবং সমর্থন উপলব্ধি করতে পারে, কাটিয়া নির্ভুলতা বৃদ্ধি করতে পারে।

• রিয়েল টাইম অফসেট ক্ষতিপূরণ, সুবিধাজনক পাইপ ক্ল্যাম্প, পাইপ পাঞ্চ কাটার উচ্চ নির্ভুলতা।

• কর্নার কাটিং কন্ট্রোল সফ্টওয়্যার, উচ্চ মানের কোণার কাটা।

• ঐচ্ছিক 3D নেস্ট সফ্টওয়্যার, কোণ লোহা এবং চ্যানেল লোহা এবং অন্যান্য পাইপ কাটতে পারে।

• ঐচ্ছিক জোড় গুটিকা টেস্টিং ফাংশন, জোড় মরীচি কোন কোণ কাটা এড়াতে.

টিউব লেজার কাটারগঠন,

1, লেজার উত্স: ফাইবার লেজার উত্সআইপিজি/রেকাস/ম্যাক্স2000W

  1. লেজার আউটপুট শক্তি: 2000W

2. লেজারের তরঙ্গদৈর্ঘ্য 1070nm

3. আউটপুট শক্তি নিয়ন্ত্রণকারী 10%~100%

4. ইনপুট পাওয়ার 8kW

5. কাজের তাপমাত্রা 16~35

2, Raytools/WSX/Precitecফাইবার-অপটিক্যাল লেজার কাটিং হেড

অটো ফোকাসিং লেজার কাটিং হেড

QBH ফাইবার আউটপুট সংযোগকারী, বিশেষ অপটিক্যাল লেন্স, সিল করা সঠিক ফোকাস সামঞ্জস্য করার পদ্ধতি এবং ন্যূনতম কাটিয়া ব্যবধান 0.2 মিমি সহ দ্রুত ক্ষমতার ট্রান্সডুসার দিয়ে সজ্জিত, যা কাটার গতি বাড়াতে পারে এবং গ্যাসের খরচ কমাতে পারে।

3, মেশিন টুল সিস্টেম

মেশিনটি উচ্চ দৃঢ়তার সাথে গ্যান্ট্রি কাঠামো গ্রহণ করে, উচ্চ নির্ভুলতার সাথে লেদ প্রক্রিয়াকরণ সরঞ্জাম।কমপ্যাক্ট কাঠামো, ছোট দখলকৃত এলাকা, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ, যা 24 ঘন্টা কাজ চালিয়ে যাওয়ার চাহিদা মেটাতে পারে।

4, মেশিন বিছানা

ফ্রেম গঠন উচ্চ মানের ইস্পাত ঢালাই, ঢালাই, উচ্চ তাপমাত্রা annealing পেশাদার, দ্বিতীয় বয়সের পরে, বড় গ্যান্ট্রি মিলিং মেশিন নির্ভুল যন্ত্র দিয়ে তৈরি, নকশা এবং প্রক্রিয়াকরণ মানে মেশিনের চমৎকার শক প্রতিরোধের, উচ্চ অনমনীয়তা এবং স্থায়িত্ব নিশ্চিত করা।

5, উচ্চ গতির ট্রান্সমিশন সিস্টেম

মেশিনের উচ্চ গতি, উচ্চ নির্ভুলতা এবং উচ্চ নির্ভরযোগ্যতা নিশ্চিত করতে লেজার কাটার গ্যান্ট্রি ডাবল ড্রাইভিং কাঠামো এবং উচ্চ ড্যাম্পিং মেশিন টুল বেড, আমদানি করা এসি সার্ভো সিস্টেম এবং ড্রাইভার সিস্টেম, আমদানি করা গিয়ার এবং র্যাক ট্রান্সমিশন, গাইডিংয়ের জন্য রৈখিক গাইড ট্র্যাক গ্রহণ করে।

6, CNC কন্ট্রোল সিস্টেম

CNC কন্ট্রোল সিস্টেম CYPCUT লেজার কাটিং প্রক্রিয়া, স্বাভাবিক স্টক লেআউট ফাংশন এবং লেজার প্রক্রিয়াকরণ নিয়ন্ত্রণ অন্তর্ভুক্ত করে।এটিতে মূলত অঙ্কন প্রক্রিয়া, পরামিতি সেটিং, ব্যবহারকারী-সংজ্ঞায়িত কাটিং প্রক্রিয়া সম্পাদনা, স্টক বিন্যাস, রুট পরিকল্পনা এবং কাটিং নিয়ন্ত্রণ রয়েছে।কাটিয়া শক্তি কাটিয়া গতি সঙ্গে সামঞ্জস্য করা যেতে পারে.ব্যক্তিগত টান এবং টান আউট গতি সেট করা যেতে পারে.এটিতে উপাদান প্রক্রিয়া লাইব্রেরিও রয়েছে, যা একই উপাদানের জন্য সমস্ত প্রক্রিয়া পরামিতি সংরক্ষণ করতে পারে।

সফ্টওয়্যার শক্তিশালী, পরিচালনা করা সহজ, DXF, PLT, AI, NC-MASTER ফর্ম্যাট এবং ইত্যাদির সাথে সামঞ্জস্যপূর্ণ।

7, স্বয়ংক্রিয় বায়ুসংক্রান্ত বাতা সিস্টেম

■ ওয়্যারলেস হ্যান্ডহেল্ড কন্ট্রোল বক্স, বাতা নখর এক কী আলগা এবং বাতা.

■ দুটি ব্যাঙ্ক রোলার, আরও ভালভাবে বিতরণ করা ক্ল্যাম্প বল, ছোট পাইপ কাটার সময় উচ্চ নির্ভুলতার সাথে।

■ বায়ুসংক্রান্ত বাতা, মহান এবং স্থিতিশীল ধারণ শক্তি, পাইপ আলগা এবং স্লিপ না.

■ 220 মিমি মোট বায়ুসংক্রান্ত ক্ল্যাম্প, মোট বায়ুসংক্রান্ত বাতা, নখর পরিবর্তন করার প্রয়োজন নেই, পরিচালনা করা সহজ।

■ ডাবল স্বয়ংক্রিয় কেন্দ্রীকরণ বাতা, আয়তক্ষেত্র এবং ডিম্বাকৃতি পাইপের জন্য দ্রুত গতির ক্ল্যাম্প।অস্বাভাবিক আকৃতির পাইপের জন্য বিশেষ বাতা নখর প্রয়োজন।

8, লাল আলো ইঙ্গিত সিস্টেম

অপটিক্যাল সিস্টেমকে সামঞ্জস্য করা সহজ এবং কাজের পয়েন্ট স্থাপনের জন্য আরও সঠিক করার জন্য সমাক্ষীয় লাল আলো সূচক হিসাবে ব্যবহৃত হয়।

9, পেশাদার পাইপ কাটিয়া সিস্টেম

■ পেশাদার পাইপ কাটিয়া সফ্টওয়্যার বৃত্তাকার পাইপ, বর্গাকার পাইপ, ডিম্বাকৃতি পাইপ, কোণ লোহা এবং চ্যানেল লোহা এবং অন্যান্য পাইপ কাটা সমর্থন করে।

■ নেস্ট সফ্টওয়্যার দ্বারা, লেআউট ডিজাইন, সাধারণ কাটিং এবং অন্যান্য বিশেষ প্রক্রিয়া উপলব্ধি করতে পারে।কাটার সময়, রিয়েল টাইম সেন্টারিং এবং রিয়েল টাইম অফসেট ক্ষতিপূরণ, পাইপ পৃষ্ঠ সংশোধন, পাইপ কোণার প্রক্রিয়া, দ্রুত গতি "ব্যাঙ-জাম্প" উপলব্ধি করতে পারে।

10, জল কুলিং সিস্টেম

জল কুলিং সিস্টেম সজ্জিত এবং তাপমাত্রা নির্দেশিত হতে পারে.তাপমাত্রা প্রিসেট মানের চেয়ে বেশি হলে ওয়াটার কুলিং সিস্টেম স্বয়ংক্রিয়ভাবে কাজ করা শুরু করবে এবং তাপমাত্রা প্রিসেট মানের নীচে থাকলে স্বয়ংক্রিয়ভাবে কাজ করা বন্ধ করবে।

11, রোটারি ক্ল্যাম্প

রোটারি ক্ল্যাম্প সর্বোচ্চ বৃত্তাকার পাইপ ধরে রাখতে পারে Ф20mm-Ф220mm, বর্গাকার পাইপ 20mmx20mm- 150mmx150mm, পুরুত্ব 12mm, দৈর্ঘ্য 6000mm।উপাদান সমর্থনকারী ডিভাইস কাজ করার জন্য দীর্ঘ সময়ের জন্য স্থিতিশীল রাখা যেতে পারে।

12,  ধুলো নিষ্কাশন ইউনিট

মেশিন টুলটি ধুলো এবং নিষ্কাশন গ্যাস অপসারণের জন্য নিষ্কাশন ফ্যান দিয়ে সজ্জিত, যা কর্মীদের নিরাপত্তা এবং সরঞ্জামের ক্ষতি কমাতে পারে।

প্রধান প্রযুক্তি পরামিতি,
