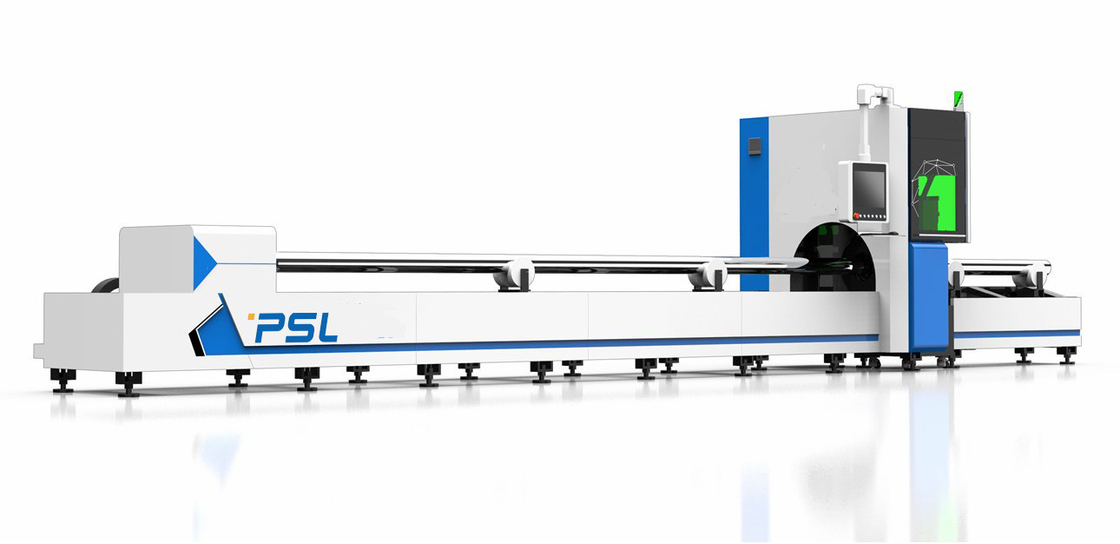

টিউব CNC লেজার মেশিন 500w 1000W 2000W 3000W Cnc ফাইবার লেজার কাটার

মেটাল টিউব/পাইপ প্রসেসিং লেজার 1000W 2000W 3000W কাটার সিএনসি ফাইবার লেজার টিউব কাটিং মেশিন







ফাইবার লেজার টিউব কাটিং মেশিনের সংক্ষিপ্ত পরিচিতি,



1. লেজার কাটিয়া নীতি



লেজার কাটিং হল উচ্চ-তীব্রতার লেজারকে উপাদানের পৃষ্ঠে বিকিরণ করা, লেজার এবং উপাদানের মধ্যে মিথস্ক্রিয়ার মাধ্যমে, কাটা বস্তুটি গলে যায় বা বাষ্পীভূত হয় এবং কাটা বস্তুটি উচ্চ-গতির বায়ু প্রবাহের সাহায্যে কাটা হয়।





2. লেজার কাটিয়া বৈশিষ্ট্য এবং সুবিধার



2.1 টিউব কাটার মেশিনটি সমস্ত ধরণের পাইপ কাটতে পারে, যা খরচ এবং স্থানকে ব্যাপকভাবে সাশ্রয় করে।প্রক্রিয়াকরণের পরিসীমা প্রশস্ত, এবং বিভিন্ন ব্যাস এবং দৈর্ঘ্যের পাইপগুলি প্রক্রিয়া করা যেতে পারে।বৈদ্যুতিক ঘূর্ণায়মান শ্যাফ্ট গৃহীত হয়, গতি সামঞ্জস্যযোগ্য, এবং অপারেশন সুবিধাজনক, এবং এতে কম শব্দ, উচ্চ গতি এবং উচ্চ নির্ভুলতার বৈশিষ্ট্য রয়েছে;ছেদকারী লাইন কাটার জন্য পেশাদার পাইপ এবং টিউবগুলির জন্য এটি সর্বোত্তম পছন্দ।



1. এটি শাখা অক্ষ এবং প্রধান অক্ষের উল্লম্ব ছেদ এবং অকেন্দ্রিক (প্রধান শাখার পাইপটি বৃত্তাকার পাইপ) এর উল্লম্ব সংযোগের শর্তগুলি পূরণ করতে প্রধান পাইপের বিভিন্ন দিক এবং ব্যাস সহ বেশ কয়েকটি নলাকার ছেদকারী লাইনের গর্তগুলি কাটাতে পারে।



2. সিলিন্ডারের ছেদকারী লাইনের শেষটি শাখা পাইপের শেষে কাটা যেতে পারে, যা শাখা অক্ষের উল্লম্ব ছেদ এবং তির্যক ছেদ এবং প্রধান অক্ষের উদ্ভট ও অকেন্দ্রিক ছেদগুলির শর্ত পূরণ করে।



3. পাইপের দেয়ালে বিভিন্ন আকার কাটতে পারে;এটি বৃত্তাকার পাইপের শেষে ঝুঁকে থাকা প্রান্তের মুখটি কাটতে পারে।



4. কণাকার প্রধান পাইপের সাথে ছেদকারী শাখা পাইপের শেষটি কাটা যেতে পারে (মূল শাখার পাইপটি গোলাকার পাইপ);বর্গক্ষেত্র টিউব পৃষ্ঠের উপর বিভিন্ন আকার কাটা করতে পারেন.



5. কাটিয়া পৃষ্ঠ মসৃণ এবং burr মুক্ত.



6. লেজার কাটিং হেড উপাদান পৃষ্ঠের সাথে যোগাযোগ করবে না এবং ওয়ার্কপিসটি স্ক্র্যাচ করবে না।



7. স্লিটটি সবচেয়ে সরু, তাপ প্রভাবিত এলাকাটি সবচেয়ে ছোট, ওয়ার্কপিসের স্থানীয় বিকৃতি খুব ছোট এবং কোন যান্ত্রিক বিকৃতি নেই।



8. এটি কোনো আকৃতি, পাইপ এবং অন্যান্য বিশেষ আকৃতির উপকরণ প্রক্রিয়া করতে পারে।





2.2 লেজারের শুধুমাত্র বৈদ্যুতিক শক্তির প্রয়োজন হয় যখন এটি চলমান থাকে, এবং লেজারের অতিরিক্ত গ্যাস উৎপন্ন করার প্রয়োজন হয় না, এবং এটির সর্বনিম্ন অপারেশন এবং রক্ষণাবেক্ষণ খরচ হয়;



2.3 ফাইবার লেজার সেমিকন্ডাক্টর মডুলার এবং অপ্রয়োজনীয় নকশা গ্রহণ করে, এবং অনুরণনে কোন অপটিক্যাল লেন্স নেই, এবং শুরু করার সময় প্রয়োজন হয় না।এতে কোনো সমন্বয়, রক্ষণাবেক্ষণ এবং উচ্চ স্থিতিশীলতার সুবিধা রয়েছে, যা আনুষাঙ্গিক খরচ এবং রক্ষণাবেক্ষণের সময়কে হ্রাস করে।এটি ঐতিহ্যগত লেজারের সাথে অতুলনীয়;



2.4 সম্পূর্ণ মেশিনের অপটিক্যাল ট্রান্সমিশন হল অপটিক্যাল রাউটিং, জটিল অপটিক্যাল গাইড সিস্টেম যেমন প্রতিফলক, সাধারণ অপটিক্যাল পাথ, স্থিতিশীল কাঠামো এবং বহিরাগত অপটিক্যাল পাথ মুক্ত রক্ষণাবেক্ষণ ছাড়াই;



2.5 কাটিং হেডে প্রতিরক্ষামূলক লেন্স, কলিমেটর, ফোকাসিং চশমা এবং অন্যান্য মূল্যবান ভোগ্য সামগ্রী রয়েছে, যা অল্প খরচ করে;



2.6 অপটিক্যাল ফাইবার রপ্তানি যান্ত্রিক সিস্টেমের নকশাকে খুব সহজ এবং রোবট বা বহুমাত্রিক ওয়ার্কবেঞ্চের সাথে একীভূত করা সহজ করে তোলে;





3. CNC কন্ট্রোল সিস্টেম



সিএনসি কাটিং সফ্টওয়্যার, যা সাংহাই বাইচু দ্বারা তৈরি, গ্রাফিকাল ইন্টারফেস এবং সুবিধাজনক অপারেশন রয়েছে।পেশাদার কাটিয়া নিয়ন্ত্রণ সফ্টওয়্যার ইচ্ছামত বিভিন্ন গ্রাফিক্স এবং অক্ষর ডিজাইন করতে পারে, এবং বাস্তব সময়ে প্রক্রিয়া করা যেতে পারে।এটি CAD, CorelDRAW এবং অন্যান্য পেশাদার অঙ্কন সফ্টওয়্যার সমর্থন করে।এটিতে প্রোগ্রামিং, লেআউট, টেক্সট প্রসেসিং এবং প্রসেস সেটিং এর শক্তিশালী ফাংশন রয়েছে, যা পাইপের ব্যবস্থাপনা এবং ব্যবহারকে সর্বোচ্চ মাত্রায় উন্নত করে।কাটিং সফ্টওয়্যার নিম্নলিখিত ফাংশন এবং বৈশিষ্ট্য আছে:



3.1 আমদানি, মাইক্রো সংযোগ, কাটিং সিকোয়েন্স, অপ্টিমাইজ করা কাটিং পাথ এবং অপ্টিমাইজ করা গতি ইত্যাদি।



3.2 পাইপের ব্যবহার অনুপাতকে উন্নত করুন: এটি অংশের ছাড়পত্রের বিন্যাস, অংশগুলিতে এমবেডেড বিন্যাস, অংশগুলির প্রতিসাম্য উল্টে দেওয়ার ব্যবস্থা, অংশগুলির ঘূর্ণন বিন্যাস এবং আকৃতির ওভারল্যাপিং এবং সংঘর্ষ এড়াতে পারে।



3.3 তীক্ষ্ণ কোণ প্রক্রিয়াকরণ: অভ্যন্তরীণ / বহিরাগত কোণ প্রক্রিয়াকরণ, যা স্বয়ংক্রিয়ভাবে স্বীকৃত এবং সেট করা যেতে পারে।



3.4 শক্তিশালী অক্ষর প্রক্রিয়াকরণ ফাংশন: কঠিন শব্দগুলিকে ফাঁকা শব্দগুলিতে প্রক্রিয়া করতে পারে।



3.5 সাধারণ প্রান্ত বিভাগের কাটিয়া দক্ষতা পাইপের ব্যবহারের হার উন্নত করার জন্য অপ্টিমাইজ করা হয়েছে





প্রধান উপাদান,



নাম	সংক্ষিপ্ত বর্ণনা	দেশের ব্র্যান্ড
ফাইবার লেজারের উৎস	1000W	MAX/Raycus/IPG
অটোফোকাস কাটা মাথা	Raytools অপটিক্যাল ফাইবার জন্য বিশেষ কাটিয়া মাথা	Raytools
ডেডিকেটেড কুলিং সিস্টেম	ডাবল সার্কুলেশন সিস্টেম, হিট এক্সচেঞ্জ টাইটানিয়াম টিউব, ওভার টেম্পারেচার অ্যালার্ম, ফ্লো প্রোটেকশন, ওয়াটার লেভেল প্রোটেকশন ফাইবার লেজার স্পেশাল কুলিং ওয়াটার ট্যাঙ্ক	উহান হানলি
যান্ত্রিক ট্রান্সমিশন সিস্টেম	তাইওয়ান Hiwin উচ্চ নির্ভুল উচ্চ গতির রেল তাইওয়ান টি-উইন র্যাক এবং পিনিয়ন (হেলিকাল)	তাইওয়ান হিউইন তাইওয়ান টি-উইন



মন্থর ব্যবস্থা	জাপানে শিম্পু ফ্ল্যাঞ্জ রিডুসার	জাপান
সমানুপাতিক ভালভ	এনএনটি	জাপান
বৈদ্যুতিক ইনস্টলেশন	স্নাইডার	ফ্রান্স
ট্র্যাকিং সেন্সর সিস্টেম	উচ্চ নির্ভুলতা স্বয়ংক্রিয় আনয়ন, নির্ভুলতা 0.1 মিমি	সাইপকাট সাংহাই
স্ল্যাগ স্রাব ডিভাইস	মান	প্রস্তুতকারক
কম্পিউটার সিস্টেম	লেজারের জন্য বিশেষ শিল্প নিয়ন্ত্রণ কম্পিউটার	তাইওয়ান ইয়ানশিয়াং
এক্স-অ্যাক্সিস সার্ভো ইউনিট	1800W সার্ভো	ফুজি, জাপান
W-AXIS সার্ভো ইউনিট	1800W সার্ভো	ফুজি, জাপান
জেড-অ্যাক্সিস সার্ভো ইউনিট	400W সার্ভো	ফুজি, জাপান
কাটিং সফটওয়্যার	পেশাদার CNC কাটিয়া সফ্টওয়্যার	সাইপকাট সাংহাই
আই/ও কার্ড	32 পয়েন্ট	সাইপকাট
ভোল্টেজ রেগুলেটর		চীন
কাটিং মেশিন	যথার্থ গ্যান্ট্রি	প্রস্তুতকারক
X/W এক্সেল নির্ভুলতা	±0.02 মিমি/মি
সর্বোচ্চবিনামূল্যে চলমান গতি	80মি/মিনিট
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	380V/50HZ 3Ph
মিন.চক এর ব্যাস	D20 মিমি
সর্বোচ্চচক এর ব্যাস	D230mm (230*230)
সর্বোচ্চভ্রমণ	6000 মিমি
লেজ স্টক	200 মিমি
সামনে চক	বায়ুসংক্রান্ত/সার্ভো সেন্টারিং
ব্যাক চক	বায়ুসংক্রান্ত/সার্ভো ক্ল্যাম্পিং
