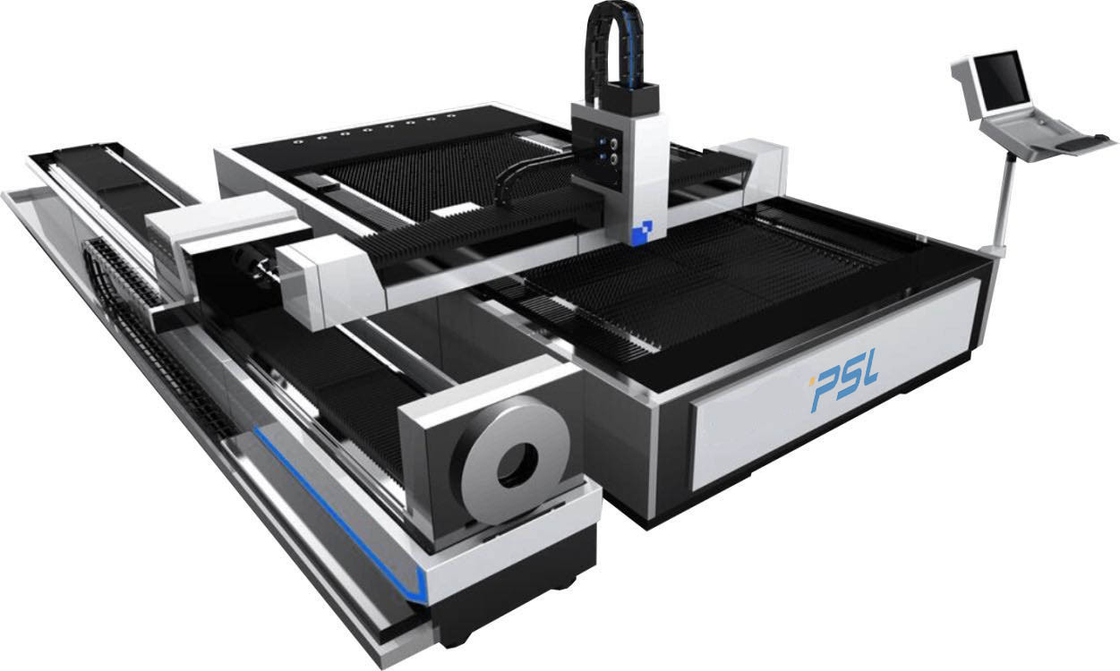

Cnc ফাইবার লেজার টিউব কাটিং মেশিন শীট মেটাল Cnc লেজার মেশিন কাটার 2000w

CNC মেটাল প্লেট এবং টিউব ইন্টিগ্রেটেড লেজার কাটার CNC একক-টেবিল ফাইবার লেজার কাটার মেশিন

প্রধান প্রযুক্তিগত বৈশিষ্ট্য,

প্রযোজ্য শিল্প:

এই মেশিনটি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয় যেমন বিজ্ঞাপনের সাজসজ্জা, রান্নাঘরের গুদাম, প্রকৌশল যন্ত্রপাতি, ইস্পাত এবং লোহা, অটোমোবাইল, মেটাল প্লেট চ্যাসিস, মেটাল টিউব ফ্যাব্রিকশন, এয়ার-কন্ডিশনার উত্পাদন, মেটাল প্লেট/টিউব কাটা ইত্যাদি।

প্রযোজ্য উপকরণ:

কার্বন ইস্পাত প্লেট এবং টিউব/পাইপ: 0-12 মিমি;

স্টেইনলেস স্টীল প্লেট এবং টিউব/পাইপ: 0-6 মিমি।

অ্যালুমিনিয়াম প্লেট এবং টিউব/পাইপ: 0-4 মিমি

পেশাদার পাতলা শীট ধাতু, অ্যালুমিনিয়াম খাদ প্লেট/টিউব, গ্যালভানাইজড শীট/টিউব, ইলেক্ট্রোলাইটিক প্লেট, সিলিকন ইস্পাত, টাইটানিয়াম খাদ, অ্যালুমিনিয়াম দস্তা প্লেট এবং অন্যান্য ধাতু কাটতে ব্যবহৃত হয়।

মেশিন গঠন,

মেশিনে বিছানা, ওয়ার্কটেবল, মরীচি, স্লাইডিং সিট, রাম, কুলিং সিস্টেম, নিউমেটিক সিস্টেম, স্ল্যাগ ডিসচার্জ সিস্টেম, ডাস্ট রিমুভাল সিস্টেম, সাপোর্ট প্লেট এবং অন্যান্য উপাদান রয়েছে।

1.1।মেশিনের বিছানা

মেশিনের বিছানা অবিচ্ছেদ্য ঢালাই গঠন, উচ্চ তাপমাত্রা ব্যাক quenching চিকিত্সা, এবং তারপর কম্পন বার্ধক্য চিকিত্সা গ্রহণ করে।এটির ভাল অনমনীয়তা এবং উচ্চ নির্ভুলতা রয়েছে এবং বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য ব্যবহার করা যেতে পারে।

1.2।স্থির ওয়ার্কবেঞ্চ

মেশিনটি গ্যান্ট্রি কাঠামো, তাইওয়ান YYC উচ্চ-নির্ভুলতা উচ্চ-গতির র্যাক এবং পিনিয়ন (Herion) ডবল-পার্শ্বযুক্ত ড্রাইভ এবং রৈখিক গাইড, স্থিতিশীল সংক্রমণ এবং উচ্চ নির্ভুলতা সহ গ্রহণ করে।

স্থির ওয়ার্কটেবল প্রধান ফ্রেম: অতি পুরু প্লেটের পুরো নমন প্রক্রিয়াটি গৃহীত হয় এবং তারপরে পুরো ঢালাই গঠিত হয়, যাতে দুর্দান্ত ভারবহন ক্ষমতা থাকে।

1.3।টিউব/পাইপ কাটার যন্ত্র

স্বয়ংক্রিয় চক

   বায়ুসংক্রান্ত স্বয়ংক্রিয় চক বৃত্তাকার টিউব, বর্গাকার নল এবং ডিম্বাকৃতি-আকৃতির টিউবকে দ্রুত আটকাতে সক্ষম।

পেটেন্ট করা চক প্রযুক্তিতে স্বয়ংক্রিয় কেন্দ্রীকরণের জন্য চারটি নখর রয়েছে, যা বৃত্তাকার নল, বর্গাকার নল এবং ডিম্বাকৃতির নলকে সমর্থন করতে পারে। বৃত্তাকার টিউব এবং অন্যান্য উপকরণ স্বয়ংক্রিয়ভাবে ক্ল্যাম্পিং সেন্টারিং ফাংশন বাস্তবায়ন করে।

পাতলা চক নকশা সহজেই ফিক্সড চাকের ভিতরে প্রবেশ করতে পারে যাতে লেজ কাটা বোঝা যায়।

স্থির চক

       ফিক্সড চকটি পাইপটি আটকানোর জন্য চারটি নখর গ্রহণ করে এবং নখর প্রান্তটি রোলার প্রক্রিয়া দ্বারা সজ্জিত এবং দ্রুত ক্ল্যাম্প এবং কেন্দ্রে যেতে পারে।

চকটিতে একটি সার্ভো মোটর ড্রাইভ এবং চলমান চক রয়েছে, তারা দুটি একই সাথে ঘুরতে পারে, যা পাইপের বিকৃতি ছাড়াই পাইপ কাটার দ্রুত ঘূর্ণন অর্জন করতে পারে।

1.4।ক্রস-বিম

ক্রসবিম সম্পূর্ণরূপে ঝালাই করা হয়।দুইবার উচ্চ তাপমাত্রা নিবারণ এবং কম্পন বার্ধক্যের পরে, ক্রসবিমটি উচ্চ নির্ভুলতা প্রক্রিয়াকরণ দ্বারা গঠিত হয়, ভাল অনমনীয়তা, উচ্চ শক্তি এবং গতিশীল কর্মক্ষমতা সহ।

   প্রসেস এবং পাইপ কাটার জন্য লম্বা করা ক্রস-বিম (Y-অক্ষ)।

1.5।X, Y, Z অক্ষ গতি নিয়ন্ত্রণ

এক্স, ওয়াই অক্ষ এবং জেড অক্ষ উচ্চ নির্ভুলতা, উচ্চ গতি, বড় টর্ক, বড় জড়তা, স্থিতিশীল এবং টেকসই কর্মক্ষমতা সহ উচ্চ টর্ক সার্ভো মোটর গ্রহণ করে।এটি পুরো মেশিনের উচ্চ গতি এবং ত্বরণ নিশ্চিত করে।

1.6।বর্জ্য নিষ্কাশন ব্যবস্থা

বিছানার নীচের অংশটি একটি কার্ট দিয়ে সজ্জিত, যা উত্পাদন প্রক্রিয়া এবং ছোট অংশে বর্জ্য সংগ্রহ করতে পারে।

1.7।ধুলো অপসারণ সিস্টেম

FCL3015 CNC লেজার কাটিং মেশিন ওয়ার্কবেঞ্চে একটি বিশেষ পার্টিশন ডাস্ট রিমুভাল সিস্টেম রয়েছে, যা উত্পাদন প্রক্রিয়ার ধুলো, বর্জ্য গ্যাস এবং অন্যান্য পদার্থ অপসারণ করতে ব্যবহৃত হয়, যাতে কাজের পরিবেশ আরামদায়ক হয়।

প্রধান উপাদান,

প্রধান প্রযুক্তি পরামিতি,
