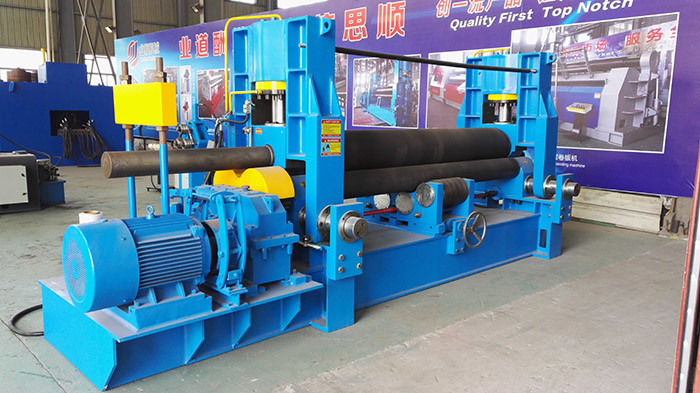

আপার-রোলার ইউনিভার্সাল CNC হাইড্রোলিক 3-রোলার শিট মেটাল নমন রোলিং মেশিন
এই প্লেট রোলিং মেশিনের বর্ণনা,
মেশিনটি এক ধরণের হাইড্রোলিক 3-রোলার শীট রোলিং মেশিন, যা প্লেটটিকে গোলাকার আকারে ঘূর্ণায়মান করার জন্য।
উপরের রোলার অনুভূমিক আন্দোলন যদিও প্রাক বাঁক;
নিম্ন রোলারগুলির একটি আপেক্ষিক স্থানচ্যুতি রয়েছে।মোটর এবং রিডুসার বৃত্তাকার সময় দুটি নিম্ন রোলার চালিত করে।নিম্ন রোলারগুলির উচ্চতার কারণে ধ্রুবক, তাই এটি খাওয়ানো এবং পরিচালনা করা সুবিধাজনক।
টপলিং র্যাকটি হাইড্রোলিক টাইপ ডিজাইন।
গঠন এবং প্রধান অংশ,
কাজের ফ্রেম, উপরের রোল ডিভাইস, প্রধান ড্রাইভ ডিভাইস, ডাউন রোল ডিভাইস, সাইড রোল ডিভাইস, ওভারটার্ন ডিভাইস, হাইড্রোলিক সিস্টেম(পার্টস), ইলেকট্রিসিটি সিস্টেম(পার্টস), এবং লুব্রিকেট ডিভাইসের সমন্বয়ে গঠিত এই সরঞ্জাম।
উপরের রোল ডিভাইস:
বাঁক নেওয়ার জন্য মেইন থেকে আপ রোলার গিয়ার ড্রাইভ, SP-1 বিয়ারিং সাপোর্টের প্রান্ত, ফ্ল্যাট কী দিয়ে ড্রাইভ-সাইড, প্রধান ড্রাইভ গিয়ার বন্ধ এবং টর্ক স্থানান্তর করতে ডিভাইসটিকে সংযুক্ত করুন, স্টিলের সুরক্ষা সহ টিপ-সাইড .আপ রোলারের উপাদান হল 42CrMo, তাপ শক্ত করা হল HB220-300।
প্রধান ড্রাইভ ডিভাইস:
হাইড্রোলিক মোটর দ্বারা, তিনটি গতি হ্রাস গিয়ার, আপ রোলারে ট্রান্সমিশন টর্ক।এই ডিভাইসে মোটর এবং গতি কমানোর গিয়ার বক্স রয়েছে।বিদ্যুৎ সরবরাহ গ্রাহকের প্রয়োজন অনুযায়ী হয়
ডাউন রোলার ডিভাইস:
ডাউন রোলার বিয়ারিংয়ের নীচে সমর্থন করে, ট্র্যাকের ভিতরে র্যাকের উভয় পাশে বিয়ারিং হাউজিং, পিস্টনের নীচে এবং সিলিন্ডার সংযুক্ত।চাপের মধ্যে তরল ভারবহন রেল বরাবর উঠতে এবং পড়ে যেতে পারে, থ্রাস্ট রডের আকার অনুযায়ী, হাইড্রোলিক সিস্টেমের চাপ নিয়ন্ত্রণ ভালভ দ্বারা প্রয়োজনীয় রোলার ক্ল্যাম্পিং ফোর্সের অধীনে ইস্পাত প্লেট সমন্বয় করা হবে।ডাউন লোয়ার রোলারের সংযোজন রোল সামঞ্জস্য করতে পারে, রোল মানের অ্যালয় স্টিলের 45# এর মতো একই উপাদানের অধীনে পণ্যের নির্ভুলতা উন্নত করতে পারে, তাপ চিকিত্সা শক্ত হয় HB220-300
সাইড রোলার ডিভাইস:
রেডিয়াল বিয়ারিং পেডেস্টালে রোলার বিয়ারিং এর সাইড, ট্র্যাকের ভিতরে বসানো র্যাকের দুই পাশে বিয়ারিং, পিস্টন এবং তেল সিলিন্ডারের নিচের অংশ সংযুক্ত।চাপের মধ্যে তরল ভারবহন, রেল বরাবর উপরে এবং নিচে কাত করা যেতে পারে, হাইড্রোলিক সিস্টেম চাপ নিয়ন্ত্রণ ভালভ দ্বারা ইস্পাত প্লেটের চাহিদা অনুযায়ী থ্রাস্ট ফোর্সের পিস্টন রডের আকার সামঞ্জস্য করা যায়।সাইড রোল মানের খাদ ইস্পাত, তাপ চিকিত্সা কঠোরতা হল HB220-280.
উল্টানো ডিভাইস:
তেল সিলিন্ডারের মাধ্যমে ডিভাইসটি উল্টানো, কব্জা ছিঁড়ে যাওয়া এবং পণ্যগুলি সরানোর জন্য একটি বেলন বিয়ারিং বিমানের উপর ড্রাইভিং উল্টে গেছে।
প্রযুক্তিগত তথ্য,
| রোল বোর্ডের সর্বোচ্চ প্রস্থ |
W11S-16x2500 |
| কাজের রোলের দৈর্ঘ্য |
2500 মিমি |
| প্লেটের সর্বোচ্চ বেধ |
16mm (স্টিল প্লেটের ফলন সীমা 245Mpa)
12 মিমি (স্টেইনলেস স্টীল প্লেট)
|
| সর্বোচ্চপ্রাক নমনের পুরুত্ব |
12mm (স্টিল প্লেটের ফলন সীমা 245Mpa)
10 মিমি (স্টেইনলেস স্টীল প্লেট)
|
| রোল ব্যাস আপ |
Φ300 মিমি |
| ডাউন রোল ব্যাস |
Φ165 মিমি |
| দুটি ডাউন রোলের মধ্যে দূরত্ব |
270 মিমি |
| ড্রাইভের গতি |
4.5মি/মিনিট |
| মুল মটর |
15KW |
| হাইড্রোলিক মোটর |
5.5KW |
| মোটর সরান |
1.5KW |
| মাত্রা |
5000*1550*1750 মিমি |
| ওজন |
9000 কেজি |
| পিএলসি |
ওমরন |
| হাইড্রোলিওক |
ইউকেন, জাপান |
| বৈদ্যুতিক উপাদান |
সিমেন্স, জার্মান/ স্নাইডার, ফ্রান্স |
বিস্তারিত উপাদান:
1. প্রধান শক্তি: সিমেন্স বৈদ্যুতিক
2. প্রধান বৈদ্যুতিন উপাদান: সিমেন্স জার্মানি বা স্নাইডার ফ্রান্স;
3. অ্যাক্সলেট্রি: ডাবল-সারি স্ব-সারিবদ্ধ বিয়ারিং
4. প্রধান মোটর: চীনে তৈরি সিমেন্স
5. প্রোগ্রামেবল লজিক কন্ট্রোলার PLC: OMRON, জাপান
6. জলবাহী ভালভ: YUKEN, তাইওয়ান
7. গিয়ার পাম্প: চীন তাইওয়ান তৈরি;
8. কাজের রোলার: 42CrMo অ্যালয় স্টিলের সাথে কাজের রোলারের উপাদান।
9. ডিজিটাল ডিসপ্লে সিস্টেম:ডেল্টাটাচ স্ক্রীন
10 ট্রান্সডুসার: OMRON, জাপানে তৈরি
11. স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম: চীন-জাপানি জয়েন্ট, যার ব্লক অ্যালার্ম রয়েছে
প্রধান বৈশিষ্ট্য
- বিশেষ নমন বিমান, সংখ্যাসূচক নিয়ন্ত্রণ।
- এইচএমআই (মানব মেশিন ইন্টারফেস), বুদ্ধিমান অপারেশন।
- স্ব-ক্ষতিপূরণকারী, একক কাজ, উচ্চ দক্ষতা, নিরাপদ এবং সুবিধাজনক।
- পছন্দের জন্য অনেক মডেল, অর্থনৈতিক সংখ্যাসূচক নিয়ন্ত্রণ মডেল, TC কম্পিউটারাইজড সংখ্যাসূচক নিয়ন্ত্রণ।
- ঘূর্ণায়মান শঙ্কু ফাংশন সঙ্গে.
W11S সিরিজের স্পেসিফিকেশন,
|
নির্দিষ্ট
ication
|
রোল উপর
Incr
আরাম প্রেস
নিশ্চিত
(টন)
|
সর্বোচ্চ
imum t
হিকনেস
|
বো
ard incr
আরাম
(এম
মি)
|
দ্য
রোল দিয়া
মিটার
(এম
মি)
|
আন
der
দ্য
রোল দিয়া
মিটার
(এম
মি)
|
কেন্দ্রের দূরত্ব
(মিমি) |
মোটর (কিলোওয়াট) |
|
শেষ তাই
ng
(এম
মি)
|
সি
ntral
(এম
মি)
|
ড
ving
|
তেল ব্যবহার |
মো
পিত্ত ব্যবহার
|
| W11S -15*2000 |
75 |
12 |
15 |
2000 |
255 |
150 |
245 |
7.5 |
4 |
1.1 |
| W11S -14*2500 |
75 |
10 |
14 |
2500 |
270 |
150 |
245 |
7.5 |
4 |
1.1 |
| W11S -13*3000 |
75 |
9 |
13 |
3000 |
290 |
150 |
245 |
7.5 |
4 |
1.1 |
| W11S -16*2500 |
100 |
13 |
16 |
2500 |
300 |
165 |
270 |
15 |
5.5 |
1.5 |
| W11S -16*3000 |
100 |
11 |
16 |
3000 |
325 |
165 |
270 |
15 |
5.5 |
1.5 |
| W11S -20*2500 |
130 |
16 |
20 |
2500 |
330 |
180 |
300 |
15 |
5.5 |
2.2 |
| W11S -18*3000 |
130 |
14 |
18 |
3000 |
350 |
180 |
300 |
15 |
5.5 |
2.2 |
| W11S -22*2500 |
160 |
18 |
22 |
2500 |
360 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -20*3000 |
160 |
16 |
20 |
3000 |
375 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -18*3500 |
160 |
14 |
18 |
3500 |
390 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -24*2500 |
190 |
21 |
24 |
2500 |
380 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -22*3000 |
190 |
19 |
22 |
3000 |
400 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -20*3500 |
190 |
16 |
19 |
3500 |
410 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -30*2500 |
230 |
25 |
29 |
2500 |
410 |
235 |
380 |
30 |
11 |
4 |
| W11S -27*3000 |
230 |
22 |
27 |
3000 |
425 |
235 |
380 |
30 |
11 |
4 |
| W11S -25*3500 |
230 |
21 |
25 |
3500 |
440 |
235 |
380 |
30 |
11 |
4 |
| W11S -20*3000 |
160 |
16 |
20 |
3000 |
375 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -18*3500 |
160 |
14 |
18 |
3500 |
390 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -24*2500 |
190 |
21 |
24 |
2500 |
380 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -22*3000 |
190 |
19 |
22 |
3000 |
400 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -20*3500 |
190 |
16 |
19 |
3500 |
410 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -30*2500 |
230 |
25 |
29 |
2500 |
410 |
235 |
380 |
30 |
11 |
4 |
| W11S -27*3000 |
230 |
22 |
27 |
3000 |
425 |
235 |
380 |
30 |
11 |
4 |
| W11S -25*3500 |
230 |
21 |
25 |
3500 |
440 |
235 |
380 |
30 |
11 |
4 |
| W11S -33*2500 |
270 |
28 |
33 |
2500 |
430 |
250 |
400 |
30 |
11 |
4 |
| W11S -30*3000 |
270 |
25 |
30 |
3000 |
450 |
250 |
400 |
30 |
11 |
4 |
| W11S -28*3500 |
270 |
23 |
28 |
3500 |
470 |
250 |
400 |
30 |
11 |
4 |
| W11S -25*4000 |
270 |
20 |
25 |
4000 |
490 |
250 |
400 |
30 |
11 |
4 |
| W11S -36*2500 |
320 |
30 |
36 |
2500 |
460 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -32*3000 |
320 |
28 |
32 |
3000 |
480 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -28*3500 |
320 |
25 |
28 |
3500 |
500 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -26*4000 |
320 |
22 |
26 |
4000 |
520 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -40*2500 |
380 |
35 |
39 |
2500 |
500 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -35*3000 |
380 |
32 |
35 |
3000 |
510 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -32*3500 |
380 |
28 |
32 |
3500 |
530 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -30*4000 |
380 |
25 |
30 |
4000 |
550 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -43*2500 |
430 |
40 |
43 |
2500 |
520 |
290 |
500 |
55 |
22 |
7.5 |
| W11S -38*3000 |
430 |
35 |
38 |
3000 |
540 |
290 |
500 |
55 |
22 |
7.5 |
| W11S -36*3500 |
430 |
30 |
36 |
3500 |
560 |
290 |
500 |
55 |
22 |
7.5 |
| W11S -32*4000 |
430 |
28 |
32 |
4000 |
580 |
290 |
500 |
55 |
22 |
7.5 |
