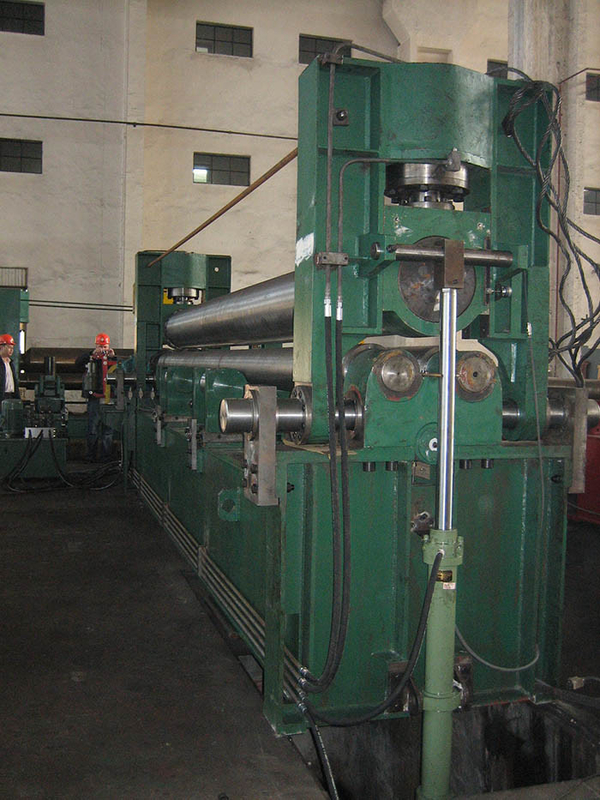

W11SNC সিরিজ প্লেট রোলিং মেশিন স্টেইনলেস স্টীল প্লেট নমন 3-রোলার রোলিং মেশিন
এই প্লেট রোলিং মেশিনের বিবরণ,
এই ডিভাইসটি, একটি বৃত্ত সংজ্ঞায়িত করার তিনটি বিন্দুর নীতি ব্যবহার করে, ধাতব শীটগুলিকে চাপ-আকৃতির এবং নলাকার ওয়ার্ক-পিসে ঘূর্ণনের জন্য বিশেষ সরঞ্জাম।
1. উপরের এবং নীচের ড্রাইভিং, এটি ইউ-টার্ন ছাড়াই মেটাল প্লেটের শেষ প্রিবেন্ডিং এবং রোলিং শেষ করতে পারে।
2. উপরের রোলারটি ড্রাম আকৃতির রোলার, এটিকে উপরে/নীচে এবং বাম/ডানে সরানো যেতে পারে, নিম্ন রোলারের অধীনে সামঞ্জস্যযোগ্য রোলার সমর্থনকারী ডিভাইস রয়েছে, যা পণ্যের নির্ভুলতা নিশ্চিত করে।
3. প্রেসিং অয়েল সিলিন্ডারটি রড না চাপা দিয়ে উপরের স্থানে অবস্থান করে, যা শক্তি খরচ বাঁচাতে পারে।
4. উপরের এবং নীচের রোলারগুলির উপাদান হল 42 CrMo, রোলারগুলি ভাল ব্যাপক যান্ত্রিক কর্মক্ষমতা, ভাল মূল দৃঢ়তা এবং উচ্চ পৃষ্ঠের কঠোরতা সহ কঠিন ফোরজিং গ্রহণ করে, এটি দীর্ঘ পরিষেবা জীবন সহ ভারী লোড কাজের জন্য উপযুক্ত।
5. এই মেশিনটির একটি স্বাধীন অপারেটিং টেবিল রয়েছে যাতে কর্মীদের জন্য অপারেশন সুবিধাজনক হয় এবং নিরাপত্তা নিশ্চিত করার জন্য একটি নিরাপদ সংযোগকারী ডিভাইস রয়েছে।
6. অর্থনৈতিক এবং প্রযোজ্য, খরচ-কার্যকর, মাঝারি এবং পুরু প্লেট রোলিং সিস্টেমের জন্য উপযুক্ত।
আপার-রোলার ইউনিভার্সাল রোলিং মেশিনের প্রধান অংশ,
নীচের রোলারগুলি স্থির করা হয়, উপরের রোলারগুলি উল্লম্ব এবং অনুভূমিকভাবে সরানো হয়।কাজের রোলার দিয়ে কাজ চলে না।
এই জলবাহী পেশাদার প্রস্তুতকারকের দ্বারা ডিজাইন করা হয়েছে, যার ভাল ক্ষমতা এবং নির্ভরযোগ্য ব্যবহার রয়েছে। এতে তিনটি সার্কিট রয়েছে: চাপ সমন্বয় সার্কিট, ইন-ফেজ সার্কিট এবং গতি সমন্বয় সার্কিট।
বৈদ্যুতিক ব্যবস্থা
এটি চলমান ম্যানিপুলেশন টেবিল এবং নিয়ন্ত্রণ বাক্সের সমন্বয়ে গঠিত।ডাউন রোলারের উচ্চতা দূরত্ব ফটো ইলেকট্রিসিটি কোডারের মাধ্যমে একটি ম্যানিপুলেশন টেবিল প্রদর্শন করা যেতে পারে।
প্রধান বৈশিষ্ট্য
- বিশেষ নমন বিমান, সংখ্যাসূচক নিয়ন্ত্রণ।
- এইচএমআই (মানব মেশিন ইন্টারফেস), বুদ্ধিমান অপারেশন।
- স্ব-ক্ষতিপূরণকারী, একক কাজ, উচ্চ দক্ষতা, নিরাপদ এবং সুবিধাজনক।
- পছন্দের জন্য অনেক মডেল, অর্থনৈতিক সংখ্যাসূচক নিয়ন্ত্রণ মডেল, TC কম্পিউটারাইজড সংখ্যাসূচক নিয়ন্ত্রণ।
- ঘূর্ণায়মান শঙ্কু ফাংশন সঙ্গে.
প্রযুক্তিগত পরামিতি,
| রোল বোর্ডের সর্বোচ্চ প্রস্থ |
W11S-12x6000 |
| কাজের রোলের দৈর্ঘ্য |
6000 মিমি |
| প্লেটের সর্বোচ্চ বেধ |
12mm (স্টিল প্লেটের ফলন সীমা 245Mpa)
10 মিমি (এসএস প্লেট)
|
| সর্বোচ্চপ্রাক নমনের পুরুত্ব |
10mm (স্টিল প্লেটের ফলন সীমা 245Mpa)
8 মিমি (এসএস প্লেট)
|
| উপরের রোলার ব্যাস |
Φ480 মিমি |
| নিম্ন রোলার ব্যাস |
Φ210 মিমি |
| দুটি নিম্ন রোলারের মধ্যে দূরত্ব |
360 মিমি |
| ড্রাইভিং গতি |
3.5মি/মিনিট |
| মুল মটর |
30KW |
| হাইড্রোলিক মোটর |
11KW |
| চলন্ত মোটর |
4KW |
| মাত্রা |
8850*1650*2450mm |
| ওজন |
26500 কেজি |
| পিএলসি |
ওমরন |
| জলবাহী সিস্টেম |
ইউকেন, জাপান |
| বৈদ্যুতিক উপাদান |
সিমেন্স, জার্মান |
W11SNC সিরিজের স্পেসিফিকেশন,
|
নির্দিষ্ট
ication
|
রোল উপর
Incr
আরাম প্রেস
নিশ্চিত
(টন)
|
সর্বোচ্চ
imum t
হিকনেস
|
বো
ard incr
আরাম
(এম
মি)
|
দ্য
রোল দিয়া
মিটার
(এম
মি)
|
আন
der
দ্য
রোল দিয়া
মিটার
(এম
মি)
|
কেন্দ্রের দূরত্ব
(মিমি) |
মোটর (কিলোওয়াট) |
|
শেষ তাই
ng
(এম
মি)
|
সি
ntral
(এম
মি)
|
ড
ving
|
তেল ব্যবহার |
মো
পিত্ত ব্যবহার
|
| W11S -15*2000 |
75 |
12 |
15 |
2000 |
255 |
150 |
245 |
7.5 |
4 |
1.1 |
| W11S -14*2500 |
75 |
10 |
14 |
2500 |
270 |
150 |
245 |
7.5 |
4 |
1.1 |
| W11S -1913*3000 |
75 |
9 |
13 |
3000 |
290 |
150 |
245 |
7.5 |
4 |
1.1 |
| W11S -17*2500 |
100 |
13 |
17 |
2500 |
300 |
165 |
270 |
15 |
5.5 |
1.5 |
| W11S -15*3000 |
100 |
11 |
15 |
3000 |
325 |
165 |
270 |
15 |
5.5 |
1.5 |
| W11S -20*2500 |
130 |
16 |
20 |
2500 |
330 |
180 |
300 |
15 |
5.5 |
2.2 |
| W11S -18*3000 |
130 |
14 |
18 |
3000 |
350 |
180 |
300 |
15 |
5.5 |
2.2 |
| W11S -22*2500 |
160 |
18 |
22 |
2500 |
360 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -20*3000 |
160 |
16 |
20 |
3000 |
375 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -18*3500 |
160 |
14 |
18 |
3500 |
390 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -24*2500 |
190 |
21 |
24 |
2500 |
380 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -22*3000 |
190 |
19 |
22 |
3000 |
400 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -20*3500 |
190 |
16 |
19 |
3500 |
410 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -30*2500 |
230 |
25 |
29 |
2500 |
410 |
235 |
380 |
30 |
11 |
4 |
| W11S -27*3000 |
230 |
22 |
27 |
3000 |
425 |
235 |
380 |
30 |
11 |
4 |
| W11S -25*3500 |
230 |
21 |
25 |
3500 |
440 |
235 |
380 |
30 |
11 |
4 |
| W11S -20*3000 |
160 |
16 |
20 |
3000 |
375 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -18*3500 |
160 |
14 |
18 |
3500 |
390 |
200 |
330 |
18.5 |
7.5 |
2.2 |
| W11S -24*2500 |
190 |
21 |
24 |
2500 |
380 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -22*3000 |
190 |
19 |
22 |
3000 |
400 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -20*3500 |
190 |
16 |
19 |
3500 |
410 |
220 |
360 |
22 |
7.5 |
4 |
| W11S -30*2500 |
230 |
25 |
29 |
2500 |
410 |
235 |
380 |
30 |
11 |
4 |
| W11S -27*3000 |
230 |
22 |
27 |
3000 |
425 |
235 |
380 |
30 |
11 |
4 |
| W11S -25*3500 |
230 |
21 |
25 |
3500 |
440 |
235 |
380 |
30 |
11 |
4 |
| W11S -33*2500 |
270 |
28 |
33 |
2500 |
430 |
250 |
400 |
30 |
11 |
4 |
| W11S -30*3000 |
270 |
25 |
30 |
3000 |
450 |
250 |
400 |
30 |
11 |
4 |
| W11S -28*3500 |
270 |
23 |
28 |
3500 |
470 |
250 |
400 |
30 |
11 |
4 |
| W11S -25*4000 |
270 |
20 |
25 |
4000 |
490 |
250 |
400 |
30 |
11 |
4 |
| W11S -36*2500 |
320 |
30 |
36 |
2500 |
460 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -32*3000 |
320 |
28 |
32 |
3000 |
480 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -28*3500 |
320 |
25 |
28 |
3500 |
500 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -26*4000 |
320 |
22 |
26 |
4000 |
520 |
260 |
420 |
37 |
15 |
5.5 |
| W11S -40*2500 |
380 |
35 |
39 |
2500 |
500 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -35*3000 |
380 |
32 |
35 |
3000 |
510 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -32*3500 |
380 |
28 |
32 |
3500 |
530 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -30*4000 |
380 |
25 |
30 |
4000 |
550 |
275 |
460 |
45 |
22 |
5.5 |
| W11S -43*2500 |
430 |
40 |
43 |
2500 |
520 |
290 |
500 |
55 |
22 |
7.5 |
| W11S -38*3000 |
430 |
35 |
38 |
3000 |
540 |
290 |
500 |
55 |
22 |
7.5 |
| W11S -36*3500 |
430 |
30 |
36 |
3500 |
560 |
290 |
500 |
55 |
22 |
7.5 |
| W11S -32*4000 |
430 |
28 |
32 |
4000 |
580 |
290 |
500 |
55 |
22 |
7.5 |
