শীট মেটাল 120 মিমি * 3200 মিমি বড় 3-রোলার অনুভূমিক নিম্ন জলবাহী সিএনসি প্লেট রোলিং মেশিন
এই প্লেট রোলিং মেশিনের বর্ণনা,

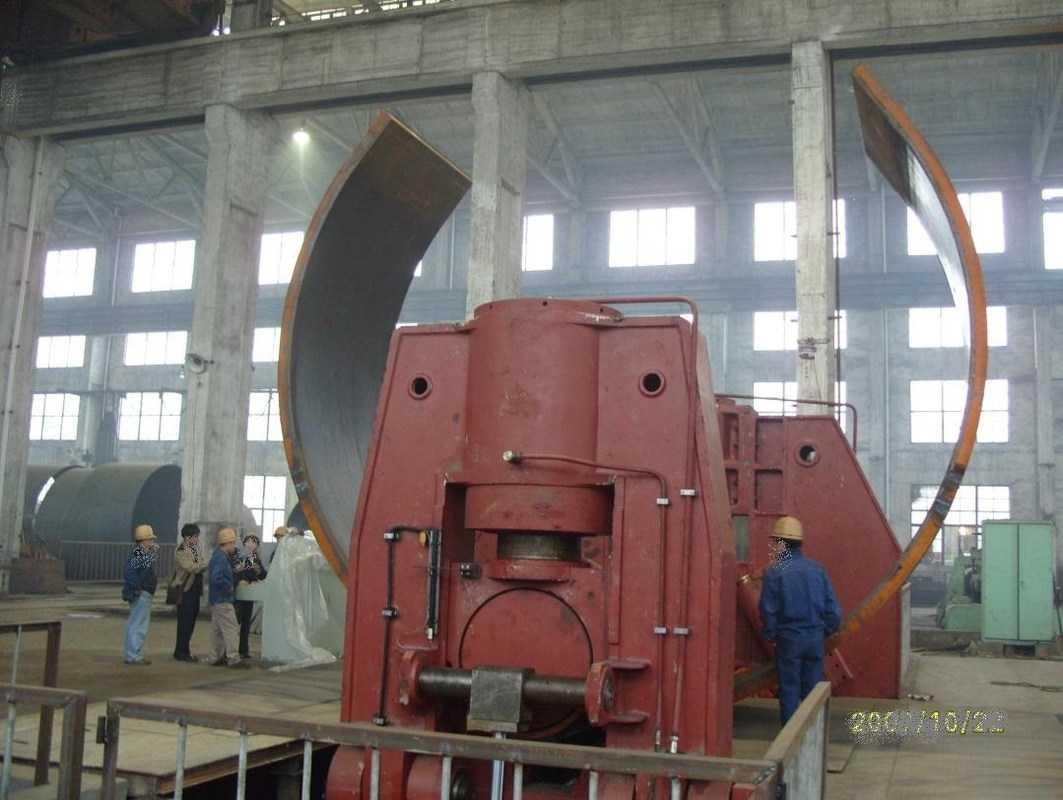

120x3200mm থ্রি-রোল হাইড্রোলিক সেন্টার-ডিসটেন্স ভেরিয়েবল বেন্ডিং মেশিন হল একটি হাইড্রোলিক 3 রোল প্লেট বেন্ডিং মেশিন যা বড় এবং মাঝারি আকারের পুরু প্লেট এবং বিভিন্ন আকারের রোল পণ্যগুলিকে প্রাক-বাঁকতে পারে।
এই মডেলটি প্রথাগত মডেল থেকে আলাদা কারণ এর প্রতিটি নিম্ন রোলার স্বাধীনভাবে অনুভূমিকভাবে চলতে পারে, যেকোনো প্রয়োজনীয় পিচ তৈরি করতে পারে এবং এর মোটর-মাউন্ট করা উপরের রোলারটি উল্লম্বভাবে চলতে পারে।এই রোলারগুলির দ্বারা উত্পাদিত বিভিন্ন জ্যামিতির কারণে, 3 রোল প্লেট নমন মেশিনটি হীরা-আকৃতির বা অপ্রতিসম মেশিনের সাথে প্রয়োজন অনুসারে ব্যবহার করা যেতে পারে।নিম্ন রোলারগুলির মধ্যে দূরত্ব বাড়ানোর সম্ভাবনা নির্ধারণ করে: শুধুমাত্র একটিধাতু তৈরি সরঞ্জামএকাধিক মেশিনের ফাংশনের সমতুল্য হতে পারে, যা রূপান্তরের সুযোগকে প্রসারিত করে।
প্রযুক্তিগত পরামিতি,
| রোল বোর্ডের সর্বোচ্চ প্রস্থ |
W11SNC-120x3200 |
| কাজের রোলের দৈর্ঘ্য |
3200 মিমি |
| প্লেটের সর্বোচ্চ বেধ |
120 মিমি (স্টিল প্লেটের ফলন সীমা 245Mpa) |
| সর্বোচ্চপ্রাক নমনের পুরুত্ব |
11 মিমি (স্টিল প্লেটের ফলন সীমা 245Mpa) |
| উপরের রোলার ব্যাস |
Φ960 মিমি |
| নিম্ন রোলার ব্যাস |
Φ600 মিমি |
| দুটি নিম্ন রোলারের মধ্যে দূরত্ব |
1100 মিমি |
| Uppoer রোলার বল চাপ |
1800টন |
| হাইড্রোলিক সিস্টেমের চাপ |
25MPa |
| ড্রাইভিং গতি |
3.6মি/মিনিট |
| মুল মটর |
160KW |
| হাইড্রোলিক মোটর |
75KW |
| চলন্ত মোটর |
18.5KW |
| মাত্রা |
8880*4360*4950mm |
| ওজন |
145000 কেজি |
| পিএলসি |
সিমেন্স |
| হাইড্রোলিওক |
ইউকেন, রেক্সরথ |
| বৈদ্যুতিক উপাদান |
সিমেন্স, জার্মান;স্নাইডার ফ্রান্স
|
ইস্পাতপ্লেট রোলিং মেশিনবৈশিষ্ট্য,
- চমৎকার কর্মক্ষমতা এবং সহজ অপারেশন.প্লেট প্রান্তের প্রাক-নমন ফাংশন সহ, ধাতব প্লেটটি এক সময়ে লোড করা যেতে পারে এবং প্লেটের শেষ প্রাক-নমন এবং ওয়ার্কপিসের রোল গঠন মাথা না ঘুরিয়েই সম্পন্ন করা যেতে পারে।
- সিএনসি নিয়ন্ত্রণ, উপরের রোলার উত্তোলন এবং নিম্নতর স্থানচ্যুতি সেন্সর সনাক্তকরণ গ্রহণ করে, LED ডিসপ্লে সরাসরি উপরের রোলারের কাজের স্থানচ্যুতি পর্যবেক্ষণ করতে পারে।
- নীচের কাজের রোলটি অনুভূমিক তেল সিলিন্ডারের হাইড্রোলিক পিস্টন দ্বারা চালিত হয়।
- ওভারলোড সুরক্ষা •-ডিজিটাল আউটপুটের তিন সেট, কাজের রোলের অবস্থান দৃশ্যমানভাবে প্রদর্শন করে।
- রোলিং সিলিন্ডার সহজে আনলোড করার জন্য হাইড্রোলিক ইনভার্টেড হেডস্টক।
- স্বাধীন মোবাইল কনসোল, পরিচালনা করা সহজ।
- ঢালাই ইস্পাত ফ্রেম এবং সামগ্রিক চাপ ত্রাণ.
- সমস্ত কাজের রোলগুলি উচ্চ-মানের ইস্পাত থেকে নকল করা হয় এবং তাপ-চিকিত্সা করা হয় এবং আনয়ন শক্ত হয়।
- এর শঙ্কু-ঘূর্ণায়মান ডিভাইসপ্লেট রোলিং মেশিন.
- হাইড্রোলিক ব্যালেন্স সিস্টেম •-দুই গতির কাজ করার সিস্টেম।
- EC নিরাপত্তা মান অনুযায়ী তৈরি এবং CE সার্টিফিকেশন আছে।
- সমস্ত বৈদ্যুতিক এবং হাইড্রোলিক উপাদানগুলি সুপরিচিত ব্র্যান্ডের।
W11SNC সিরিজের স্পেসিফিকেশন,
|
টাইপ
|
উপরের রোলার এবং চাপ টন যোগ করুন
|
সবচেয়ে বড় প্লেট পুরু মিমি
|
প্লেটের দৈর্ঘ্য মিমি
|
রোলারের ব্যাস মিমি
|
ওয়ার্কপিসের ব্যাস মিমি করুন
|
নিম্ন রোলারের কেন্দ্র থেকে কেন্দ্রের ব্যবধান মিমি
|
মোটর
kw
|
|
|
শেষ
|
কেন্দ্রীয়
|
ড্রাইভ
|
তেলের চাপ
|
|
W11S-45*3000
|
540
|
40
|
45
|
3000
|
590
|
340
|
610
|
55
|
22
|
|
W11S-40*4000
|
540
|
35
|
40
|
4000
|
630
|
340
|
610
|
55
|
22
|
|
W11S-36*5000
|
540
|
30
|
36
|
5000
|
670
|
340
|
610
|
55
|
22
|
|
W11S-32*6000
|
540
|
28
|
32
|
6000
|
700
|
340
|
610
|
55
|
22
|
|
W11S-55*3000
|
610
|
45
|
55
|
3000
|
620
|
360
|
650
|
75
|
30
|
|
W11S-45*4000
|
610
|
40
|
45
|
4000
|
660
|
360
|
650
|
75
|
30
|
|
W11S-40*5000
|
610
|
32
|
40
|
5000
|
700
|
360
|
650
|
75
|
30
|
|
W11S-36*6000
|
610
|
30
|
36
|
6000
|
730
|
360
|
650
|
75
|
30
|
|
W11S-60*3000
|
690
|
50
|
60
|
3000
|
650
|
380
|
700
|
75
|
30
|
|
W11S-50*4000
|
690
|
45
|
50
|
4000
|
700
|
380
|
700
|
75
|
30
|
|
W11S-45*5000
|
690
|
38
|
45
|
5000
|
740
|
380
|
700
|
75
|
30
|
|
W11S-40*6000
|
690
|
35
|
40
|
6000
|
760
|
380
|
700
|
75
|
30
|
|
W11S-70*3000
|
850
|
60
|
70
|
3000
|
710
|
420
|
780
|
75
|
37
|
|
W11S-55*4000
|
850
|
50
|
55
|
4000
|
750
|
420
|
780
|
90
|
37
|
|
W11S-50*5000
|
850
|
42
|
50
|
5000
|
790
|
420
|
780
|
90
|
37
|
|
W11S-45*6000
|
850
|
38
|
45
|
6000
|
820
|
420
|
780
|
90
|
37
|
|
W11S-75*3000
|
930
|
65
|
75
|
3000
|
740
|
440
|
820
|
90
|
37
|
|
W11S-60*4000
|
930
|
55
|
60
|
4000
|
780
|
440
|
820
|
90
|
37
|
|
W11S-55*5000
|
930
|
45
|
55
|
5000
|
820
|
440
|
820
|
90
|
37
|
|
W11S-50*6000
|
930
|
42
|
50
|
6000
|
850
|
440
|
820
|
90
|
37
|
|
W11S-80*3000
|
1050
|
70
|
80
|
3000
|
770
|
460
|
880
|
90
|
37
|
|
W11S-65*4000
|
1050
|
60
|
65
|
4000
|
810
|
460
|
880
|
90
|
37
|
|
W11S-60*5000
|
1050
|
50
|
60
|
5000
|
850
|
460
|
880
|
90
|
37
|
|
W11S-55*6000
|
1050
|
45
|
55
|
6000
|
890
|
460
|
880
|
90
|
37
|
|
W11S-85*3000
|
1150
|
75
|
85
|
3000
|
800
|
480
|
920
|
110
|
45
|
|
W11S-70*4000
|
1150
|
65
|
70
|
4000
|
840
|
480
|
920
|
110
|
45
|
|
W11S-65*5000
|
1150
|
55
|
65
|
5000
|
890
|
480
|
920
|
110
|
45
|
|
W11S-60*6000
|
1150
|
50
|
60
|
6000
|
930
|
480
|
920
|
110
|
45
|
|
W11S-100*3000
|
1350
|
90
|
100
|
3000
|
860
|
480
|
920
|
110
|
45
|
|
W11S-80*4000
|
1350
|
75
|
80
|
4000
|
900
|
520
|
1000
|
110
|
45
|
|
W11S-70*5000
|
1350
|
65
|
70
|
5000
|
940
|
520
|
1000
|
110
|
45
|
|
W11S-65*6000
|
1350
|
60
|
65
|
6000
|
980
|
520
|
1000
|
110
|
45
|
|
W11S-115*3000
|
1600
|
100
|
115
|
3000
|
900
|
560
|
1080
|
132
|
55
|
|
W11S-100*4000
|
1600
|
85
|
100
|
4000
|
940
|
560
|
1080
|
132
|
55
|
|
W11S-125*3000
|
1800
|
110
|
125
|
3000
|
960
|
600
|
1120
|
160
|
75
|
|
W11S-110*4000
|
1800
|
95
|
110
|
4000
|
990
|
600
|
1120
|
160
|
75
|
|
