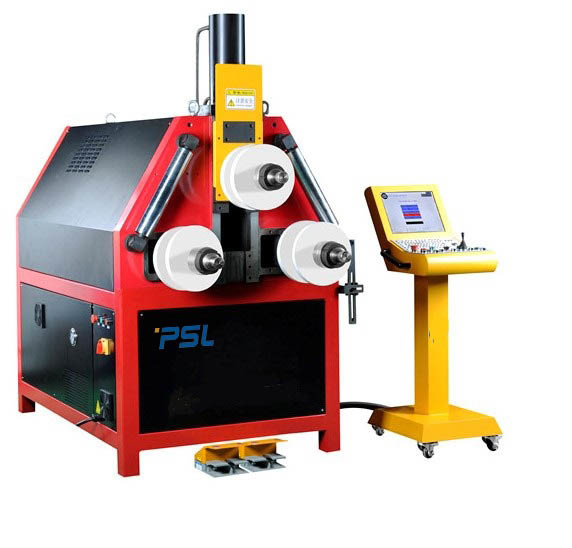

3D সার্ভো ড্রাইভিং সিএনসি হাইড্রোলিক প্রোফাইল রোলস নমন মেশিন
1. সরঞ্জাম পরিচিতি:
CNC-25T রোল বেন্ডিং মেশিন বিভিন্ন শিল্প ধাতু প্রোফাইল ঘূর্ণায়মান এবং বাঁকানোর জন্য একটি দক্ষ ঠান্ডা কাজের সরঞ্জাম (বিভাগের আকার: 200 মিমি * 100 মিমি, 25x10 ^ 3kn এর চেয়ে কম বাঁকানো চাপ)।
এটি এক সময়ে বিভিন্ন পরিবর্তনশীল বক্রতা মাল্টি সেগমেন্ট আর্ক দ্বি-মাত্রিক ওয়ার্কপিস এবং ত্রিমাত্রিক স্থান ওয়ার্কপিসকে বাঁকতে পারে।
2. সরঞ্জাম ফাংশন:
এটি একক চাপ, পরিবর্তনশীল বক্রতা মাল্টি সেগমেন্ট আর্ক, উপবৃত্ত, ধনাত্মক এবং ঋণাত্মক চাপ, সর্পিল চাপ এবং অন্যান্য বিশেষ আকৃতির চাপ বাঁকতে পারে।
এটি এক সময়ে বিভিন্ন ত্রিমাত্রিক ওয়ার্কপিস বাঁকতে পারে।
জটিল ওয়ার্কপিস বাঁকানোর সময় (যেমন উপবৃত্ত এবং মাল্টি সেগমেন্ট আর্ক), রিবাউন্ড পরিমাপ প্রোগ্রামিংকে সাহায্য করতে ব্যবহার করা যেতে পারে।
সরঞ্জামগুলির নেটওয়ার্কিং ফাংশন রয়েছে এবং ব্যবহারকারীর ল্যান এবং ইথারনেটের সাথে সংযুক্ত করা যেতে পারে এমন ইন্টারফেস সংরক্ষিত।ডেটা ট্রান্সমিশন, রিমোট ডায়াগনোসিস, রিমোট মনিটরিং ইত্যাদির জন্য ব্যবহারকারীদের যুক্তিসঙ্গত চাহিদা অনুযায়ী এটি আপগ্রেড করা যেতে পারে (উত্পাদক এটিকে সরঞ্জাম জীবনচক্রের মধ্যে বিনামূল্যে আপগ্রেড করবে)।
সুরক্ষা ফাংশন:
① অপারেটরদের নিরাপত্তা নিশ্চিত করতে নিরাপত্তা সুরক্ষা, ফুটো সুরক্ষা, ওভারলোড এবং শর্ট সার্কিট সুরক্ষা প্রদান করা হবে
② স্লাইডিং ব্লকের উপরের এবং নিচের ডেড সেন্টার লিমিট ডিভাইসটি নিশ্চিত করে যে স্লাইডিং ব্লক কখনোই কোনো অপারেশনে উপরের এবং নিচের ডেড সেন্টারের অবস্থান অতিক্রম করবে না।
③ ছাঁচ সুরক্ষা দিয়ে সজ্জিত, কম্পিউটারে ছাঁচের পরামিতিগুলি ইনপুট করার পরে, এটি নিশ্চিত করতে পারে যে ছাঁচটি ভুল অপারেশন দ্বারা চূর্ণ হবে না।
④ প্রধান মোটর পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর এবং stepless গতি নিয়ন্ত্রণ গ্রহণ করে।এটা ওভারলোড সুরক্ষা ফাংশন আছে.
⑤ জলবাহী সিস্টেম শুধুমাত্র স্বয়ংক্রিয় অপারেশন চলাকালীন কাজের চাপ প্রদান করে, যা শক্তির অপচয় কমায়।
অপারেশন এইডস:
① মেশিন টুলের দুই পাশে একটি সাইড রোলার ডিভাইস রয়েছে, যা প্রক্রিয়াকরণ প্রক্রিয়ায় উপাদানটিকে আরও স্থিতিশীল করে তোলে এবং উপাদানটি গ্রহণ ও নিষ্কাশনে সহায়তা করে।
② মেশিন টুলের নীচের শ্যাফ্টটিতে শ্যাফ্ট থেকে শ্যাফ্ট সামঞ্জস্য করার কাজ রয়েছে।বিভিন্ন প্রোফাইল বাঁকানোর সময়, বিভিন্ন শ্যাফ্ট ব্যবধান উপাদানটিকে আরও স্থিতিশীল করে তুলতে পারে।
③ এতে যে কোনো সময়ে রিয়েল-টাইম ফিডব্যাক ডিসপ্লে রয়েছে, যাতে অপারেটর যেকোনো সময় মেশিন টুলের অপারেশন সনাক্ত করতে পারে।
④ রিবাউন্ড গণনার সাহায্যে, অপারেটর স্বয়ংক্রিয়ভাবে প্রোগ্রাম করতে পারে।
⑤ হালকা চোখের সিস্টেম নিজেই ওয়ার্কপিসের বাঁকানো প্রারম্ভিক অবস্থান নির্ধারণ করতে পারে, যার ফলে একই ব্যাচের ওয়ার্কপিসগুলি উপাদানের মাথা থেকে দূরে একটি নির্দিষ্ট অবস্থানে বাঁকানো শুরু করতে পারে, যাতে পণ্যটির স্থায়িত্ব উন্নত হয়।
নিয়ন্ত্রণ এবং সফ্টওয়্যার ফাংশন:
① ম্যান-মেশিন ইন্টারফেস ডিজাইন ধারণা অনুসরণ করুন, কনসোল নিয়ন্ত্রণ অপারেশনের জন্য সুবিধাজনক, এবং সমস্ত ডেটা ডিসপ্লে স্ক্রিনে প্রদর্শিত হয়।
② অপারেশন প্যানেল একটি চাইনিজ/ইংরেজি প্যানেল, যার মাধ্যমে পাওয়ার ব্যর্থতার ক্ষেত্রে ক্ষতি ছাড়াই ডেটা সম্পাদনা ও সংরক্ষণ করা যায়।
③ ডিভাইসের স্টোরেজ ক্ষমতা হল 4G, যা কমপক্ষে 1000টি প্রোগ্রাম ফাইল সংরক্ষণ করতে পারে (একটি প্রোগ্রাম ফাইল একটি ওয়ার্কপিসের সাথে মিলে যায়), এবং প্রতিটি প্রোগ্রাম ফাইল 300টি প্রোগ্রাম সেগমেন্ট লিখতে পারে (যত বেশি সেগমেন্ট, মাল্টি সেগমেন্ট আর্কে বাঁকানোর জন্য তত বেশি সুবিধাজনক) ওয়ার্কপিস)।
④ সফ্টওয়্যার অপারেশন ইন্টারফেস বিভিন্ন ইন্টারফেসে বিভক্ত, যেমন সাধারণ রোল নমন, উপবৃত্তাকার রোল নমন, শিক্ষণ রোল নমন এবং ত্রি-মাত্রিক রোল নমন, যা অপারেটর দ্বারা অবাধে নির্বাচন করা যেতে পারে।
⑤ এটির নির্দিষ্ট স্বয়ংক্রিয় প্রোগ্রামিং ফাংশন রয়েছে।
⑥ এটি ম্যানুয়াল ইঞ্চিং, স্বয়ংক্রিয় নিয়ন্ত্রণ, গতি বিবর্ধন সমন্বয়, আপেক্ষিক / পরম সমন্বয় স্যুইচিং, উপাদান দৈর্ঘ্য গণনা এবং অন্যান্য ফাংশন, জলবাহী চাপ প্রোগ্রাম সেটিং, যান্ত্রিক শূন্য, ব্যবহারকারী কর্তৃপক্ষ পরিচালনা এবং অন্যান্য ফাংশন প্রদান করে।
সুবিধা এবং বৈশিষ্ট্য:
① ব্যবহারকারী ইনপুট ডিভাইস থেকে বাঁকানো প্রোফাইলের ডেটা আকৃতি ইনপুট করতে পারে এবং পরিবর্তনশীল বক্রতা (দ্বি-মাত্রিক) সহ সঠিক গঠন ব্যাসার্ধ এবং বিভিন্ন বক্রতার মধ্যে মসৃণ রূপান্তর সহ প্রোফাইলটি প্রক্রিয়া করতে পারে।এটি বৃত্তাকার, বর্গক্ষেত্র এবং বিশেষ আকৃতির অ্যালুমিনিয়াম প্রোফাইলগুলির রোল নমন প্রক্রিয়াকরণ সম্পূর্ণ করতে পারে;
② সমস্ত কমান্ড বোঝা সহজ এবং অপারেটরের পক্ষে দ্রুত আয়ত্ত করা সহজ।যখন কিছু অবাস্তব বা অযৌক্তিক ত্রুটি থাকে, তখন অপারেটরকে সমস্যাটি দ্রুত দূর করতে সাহায্য করার জন্য ডিভাইসটি স্ক্রিনে প্রম্পট করবে।
③ 0.001 মিমি ডবল ওয়েভ গ্রেটিং রুলার (একক তরঙ্গ নয়) মধ্যম স্লাইডারের হাঁটার প্রতিক্রিয়ার জন্য গৃহীত হয়, যা প্রতিক্রিয়ার সঠিকতা এবং হস্তক্ষেপ বিরোধী ক্ষমতাকে ব্যাপকভাবে উন্নত করে।
④ এটিতে কম গতি, বড় শক্তি এবং ধীর গতির স্টপ রয়েছে, যা নমন দক্ষতা এবং দৈর্ঘ্যের অবস্থান নির্ভুলতা উন্নত করে।
⑤ সার্ভো ইনডেক্সিং সিস্টেম একটি বিশেষ গতি নিয়ন্ত্রণ ব্যবস্থা।আদর্শ মিল নির্ভুলতা গতি ইন্টারপোলেশন দ্বারা প্রাপ্ত করা যেতে পারে.এটি উপাদানের জটিল মাল্টি রেডিয়ান নমন বিকৃতি উপলব্ধি করতে পারে।
পরামিতি সূচক:
| না. |
নাম |
স্পেসিফিকেশন |
| 1 |
Y-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা |
±0.01 মিমি (লোডিং সহ)
±0.005 মিমি (লোড ছাড়াই) |
| 2 |
Z-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা |
±0.01 মিমি (লোডিং সহ)
±0.005 মিমি (লোড ছাড়াই) |
| 3 |
চতুর্থ রোলার (অক্সিলারী চাকা) |
অক্জিলিয়ারী চাকা গতির পার্থক্য এড়াতে এবং ওয়ার্কপিসটি স্ক্র্যাচ করার ক্ষমতা নেই |
| 4 |
তিন রোল ড্রাইভ |
3*2.2kw |
| 5 |
টর্ক |
7900N.M |
| 6 |
রোলার ব্যাস |
80 মিমি |
| 7 |
রোলার দূরত্ব |
400,500,600,700 মিমি |
| 8 |
Y-অক্ষ ভ্রমণ করছে |
280 মিমি |
| 9 |
Z-অক্ষ ভ্রমণ করছে |
100 মিমি |
| 10 |
রোলার খাদ কার্যকরী দৈর্ঘ্য |
280 মিমি |
| 11 |
হাইড্রোলিক সিলিন্ডারের চাপ |
25T |
| 12 |
সাধারণ ক্ষমতা |
14.1 কিলোওয়াট |
| 13 |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
380V 50HZ |
