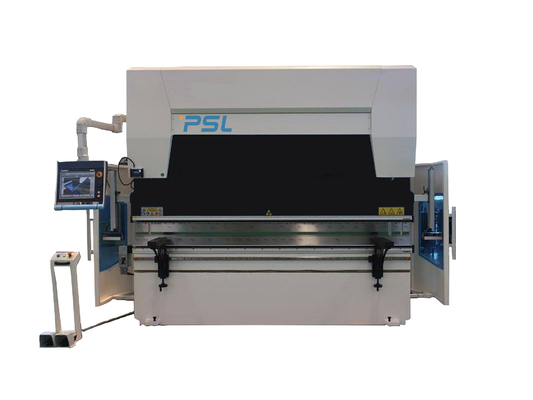

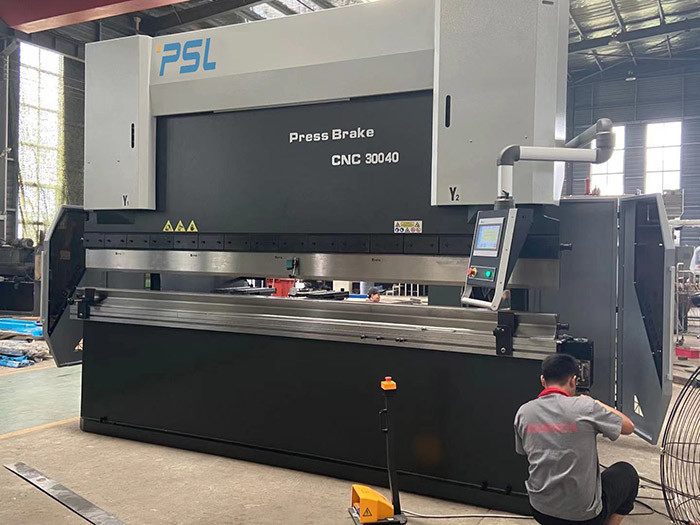

ইলেক্ট্রো-হাইড্রোলিক সিঙ্ক্রোনাইজেশন CNC প্রেস ব্রেক শীট নমন মেশিন সার্ভো প্রধান মোটর
মেশিনের মূলনীতি এবং বৈশিষ্ট্য:
● ফ্রেম ইস্পাত শীট ঢালাই গঠন, বাম এবং ডান ঘর, কাজের টেবিল এবং সিলিন্ডার বেস একটি সম্পূর্ণ ফ্রেমে ঢালাই করা হয় তৈরি করা হয়.ঢালাইয়ের পরে, টেম্পারিংয়ের মাধ্যমে অভ্যন্তরীণ চাপ দূর হয়, তাই পুরো ইস্পাত শক্তিশালী এবং স্থিতিশীলতা ভাল।
● উচ্চ-ফ্রিকোয়েন্সিজলবাহী নিয়ন্ত্রণ প্রযুক্তি, দ্রুত, আরো দক্ষ এবং সঠিক।
● CNC প্রেস ব্রেক এর ব্যাক গেজ স্ট্যান্ডার্ড 2 আঙ্গুলের ব্যাক গেজ সিস্টেম আনা হয়েছে, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাই আপনার পছন্দের জন্য উপলব্ধ।
● প্রেস ব্রেকের ইনপুট শীট মেটাল ডেটা অনুসারে, CNC সিস্টেম স্বয়ংক্রিয়ভাবে সমস্ত ওয়ার্ক-পিস অ্যাঙ্গেলের অভিন্ন দৈর্ঘ্যের ফলন টেবিলের বিচ্যুতি ক্ষতিপূরণ গণনা এবং সামঞ্জস্য করতে পারে।
● দূরত্ব এবং উচ্চতারিয়ার স্টপারএবং রাম এর স্ট্রোক CNC সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, যা সুবিধাজনক এবং দ্রুত।
● তেলের সিলিন্ডারটি সর্বোত্তম অবস্থা পেতে, নকল, নিভে যাওয়া এবং টেম্পারড, এবং সূক্ষ্ম নাকাল, এবং তারপর হার্ড ক্রোমিয়াম প্রলেপ এবং অন্যান্য প্রক্রিয়াগুলি পাওয়ার জন্য সম্পূর্ণ প্রবাহের সাথে মেশিন করা হয়েছে।অবশেষে সমাবেশে sealing রিং আমদানি, গ্রাহক সেবা তেল ফুটো ঘটনা.
● জলবাহী সিস্টেম পাইপলাইনের ইনস্টলেশন কমাতে তেল রাস্তার সমন্বিত জলবাহী সিস্টেম গ্রহণ করে।
● যান্ত্রিক বিচ্যুতি ক্ষতিপূরণ ব্যবহার অভিন্ন পূর্ণ দৈর্ঘ্য workpieces অ্যাক্সেস দেয়.যা টেবিলটিকে আপেক্ষিক নড়াচড়া করতে এবং একটি আদর্শ উত্তল বক্ররেখা তৈরি করতে পারে, যাতে স্লাইডার সহ আপেক্ষিক অবস্থানগুলি অপরিবর্তিত থাকে তা নিশ্চিত করে।
মৌলিক কনফিগারেশন:
| না |
নাম |
মডেল/উৎপাদন |
| 1 |
সিএনসি সিস্টেম |
হল্যান্ড ডেলেম DA53T, DA58T, DA66T কন্ট্রোলার |
| 2 |
ইলেক্ট্রিকস |
ফ্রান্স স্নাইডার ইলেকট্রিক্স |
| 3 |
ব্যাক-গেজ |
বল স্ক্রু + লিনিয়ার গাইড;রৈখিক গাইডে চলন্ত আঙুলের 3-4 সেট |
| 4 |
মুল মটর |
সার্ভো মোটর Estun বা VEICHI |
| 5 |
সার্ভো মোটর |
নানজিং এস্টুন |
| 6 |
সার্ভো ড্রাইভার |
নানজিং এস্টুন |
| 7 |
প্যাডেল সুইচ |
কাকন, দক্ষিণ কোরিয়া |
| 8 |
সিলিং রিং |
BAUSER এবং Busak+Shamban, Germany |
| 9 |
জলব কাঠামো |
রেক্সরথ, জার্মানি |
| 10 |
তেল পাম্প |
জার্মানি উচ্চ কর্মক্ষমতা এবং কম আওয়াজ অভ্যন্তরীণ গিয়ার পাম্প তেল পাম্প |
| 11 |
তেল টিউব সংযোগকারী |
জার্মানি EMB |
| 12 |
শীর্ষ টুল এবং ভি-ডাই |
স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ভি ডাই |
| 13 |
ব্যাক-গেজ |
তাইওয়ান হিউইন বল স্ক্রু এবং লিনিয়ার গাইড রেল |
| 14 |
তেল সিলিন্ডার |
চীন তাইফেং |
| 15 |
ফাস্ট ক্ল্যাম্পিং |
চাইনিজ ব্র্যান্ড |
| 16 |
বিচ্যুতি ক্ষতিপূরণ |
যান্ত্রিক ক্ষতিপূরণ/মুকুট টেবিল |
| 17 |
ঝাঁঝরি শাসক |
ইতালি জিআইভিআই |
| 18 |
স্ট্যান্ডার্ড অক্ষ |
4 +1(Y1, Y2, X,R,+V ) |
প্রধান অংশ পরিচিতি:
--হল্যান্ড ডেলেম DA-58T সিস্টেম বৈশিষ্ট্য:
- সিঙ্ক্রোনাইজড প্রেস ব্রেকগুলির জন্য DA-58T একটি অত্যাধুনিক সম্পূর্ণ 2D গ্রাফিকাল নিয়ন্ত্রণ সমাধান।
- ইন্ডাস্ট্রিয়াল গ্রেড মাল্টি টাচ স্ক্রিন প্রযুক্তি সহ এর 15" উচ্চ রেজোলিউশন কালার টিএফটি, প্রমাণিত ডেলেম ইউজার-ইন্টারফেসে অ্যাক্সেস দেয়।
- দ্রুত এবং সহজ প্রোগ্রাম-টু-প্রোডাকশন কাজের ক্রম সহ মেশিনের সমন্বয় এবং পরীক্ষার বাঁকগুলি ন্যূনতম হ্রাস করা হয়।সিএনসি প্রোগ্রামগুলি একক স্পর্শে তৈরি হয়।
- অত্যন্ত কার্যকর নিয়ন্ত্রণ অ্যালগরিদমগুলি মেশিন চক্রকে অপ্টিমাইজ করে এবং সেট আপের সময় কমিয়ে দেয়।
DA-58T বৈশিষ্ট্য:
2D গ্রাফিকাল টাচ স্ক্রিন প্রোগ্রামিং
15" উচ্চ রেজোলিউশন রঙ TFT
- বাঁক ক্রম গণনা
- মুকুট নিয়ন্ত্রণ
- সার্ভো এবং ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ
- ক্লোজড-লুপের পাশাপাশি ওপেন-লুপ ভালভের জন্য উন্নত Y-অক্ষ নিয়ন্ত্রণ অ্যালগরিদম।
- ইউএসবি, পেরিফেরাল ইন্টারফেসিং
- প্রোফাইল-টি অফলাইন সফটওয়্যার
| DA-58T প্রযুক্তিগত তথ্য |
|
| স্ট্যান্ডার্ড |
| প্রদর্শন |
রঙিন এলসিডি ডিসপ্লে |
| টাইপ |
15" TFT, উচ্চ উজ্জ্বলতা |
| রেজোলিউশন |
1024 x 768 পিক্সেল, 32 বিট রঙ |
| স্পর্শ সেন্সর |
সম্পূর্ণ টাচ স্ক্রিন নিয়ন্ত্রণ (পিসিটি-টাচ) |
| ব্যাকলাইট |
এলইডি |
| ধারণ ক্ষমতা |
1 জিবি |
| পণ্য এবং সরঞ্জাম মেমরি |
256MB |
| বিনিময়যোগ্য মেমরি |
ইউএসবি ফ্ল্যাশ মেমরি ড্রাইভ |
| অফলাইন সফটওয়্যার |
প্রোফাইল-58TL |
-- জার্মানি রেক্সরথ হাইড্রোলিক সিস্টেম:
-- জার্মানি ইএমবি জয়েন্টস
সূক্ষ্ম আকৃতি
সূক্ষ্ম নিবিড়তা
বড় প্রবাহিত
নিম্ন চাপ ক্ষতি
তেল ফুটো নেই।
-- জার্মানি BAUSER এবং Busak+Shamban সীল
দৃঢ় বিরোধী এক্সট্রুশন ক্ষমতা ফাঁক
সীল পাকানো বা উল্টানো হবে না
ভাল পরিধান প্রতিরোধের এবং সহজ সমাবেশ
ভাল লিকপ্রুফ
-- জিআইভিআই সেন্সর রুলার
সিএনসি প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,
রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমের প্রতিক্রিয়া হতে পারে,
তারপর CNC কন্ট্রোলার DA58T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভের
, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।
-- মেকানিক্যাল ক্রাউনিং টেবিল
- স্থানীয় বিচ্যুতি ক্ষতিপূরণ প্রক্রিয়া একটি যান্ত্রিক হস্তক্ষেপ টেবিল ক্ষতিপূরণ কাঠামো ব্যবহার করে।CNC নিয়ামক স্বয়ংক্রিয় গণনা নিয়ন্ত্রণ.
- প্রতিটি গোষ্ঠীতে বিভিন্ন ঢাল সহ ত্রিমাত্রিক বাঁকা পৃষ্ঠের কয়েকটি গ্রুপ রয়েছে।ক্ষতিপূরণ বক্ররেখা স্লাইড প্লেটের বিকৃতি বক্ররেখার কাছাকাছি, যা নমন মেশিনের মেশিনিং নির্ভুলতাকে ব্যাপকভাবে উন্নত করে।
-- ব্যাকগেজ
● X অক্ষ বল স্ক্রু মাধ্যমে সার্ভো মোটর দ্বারা চালিত
● R অক্ষ বল স্ক্রু মাধ্যমে সার্ভো মোটর দ্বারা চালিত
● তাইওয়ান HIWIN বল স্ক্রু এবং লাইনার গাইড
● সমস্ত সার্ভো মোটর
● ম্যানুয়াল আঙ্গুলের অবস্থান সামঞ্জস্য
-- দ্রুত ক্ল্যাম্পিং টপ টুল সহজে ঠিক করতে
--স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ডাবল ভি-ডাই (আমাদা স্টাইল)
উপাদান: 42CrMo বা কাস্টমাইজড
সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.
ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)
--নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম
- বৈদ্যুতিক ব্যবস্থা ফ্রান্স স্নাইডার
- গ্যারান্টি দিতে ধুলোরোধী ক্যাবিনেট দিয়ে সজ্জিতউচ্চ মানের বৈদ্যুতিক সিস্টেম
- দরজা খুলুন এবং পাওয়ার বন্ধ করুন, উচ্চ মানের সার্ভো মোটর ড্রাইভার।
এইচপিবি সিরিজ সিএনসি প্রেস ব্রেক পরামিতি,
| মডেল |
বল
(Kn)
|
সর্বোচ্চদৈর্ঘ্য
(মিমি)
|
ডিস.ঘরের মধ্যে
(মিমি)
|
গলার গভীরতা
(মিমি)
|
স্ট্রোক
(মিমি)
|
সর্বোচ্চখোলা হচ্ছে
(মিমি)
|
শক্তি
(কিলোওয়াট)
|
এক্স-ভ্রমণ
(মিমি)
|
এক্স-গতি
(মিমি/সেকেন্ড)
|
L*W*H(মিমি) |
ওজন
(টন)
|
| 63t/2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t/3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t/3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
৮.০ |
| 110t/4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t/3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
11 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t/4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
11 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t/3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
11 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t/4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
11 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t/3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t/4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t/3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250t/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t/3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19 টি |
| 320t/4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 টন |
| 400t/4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 টন |
| 500t/6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 টন |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 টন |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 টন |
মন্তব্য: এই প্যারামিটারটি 2019 সিস্টেমে তৈরি করা হয়েছে।যদি পরামিতিগুলি সময়মতো আপডেট না হয়, অনুগ্রহ করে বুঝতে এবং আমাদের সাথে যোগাযোগ করুন ..
