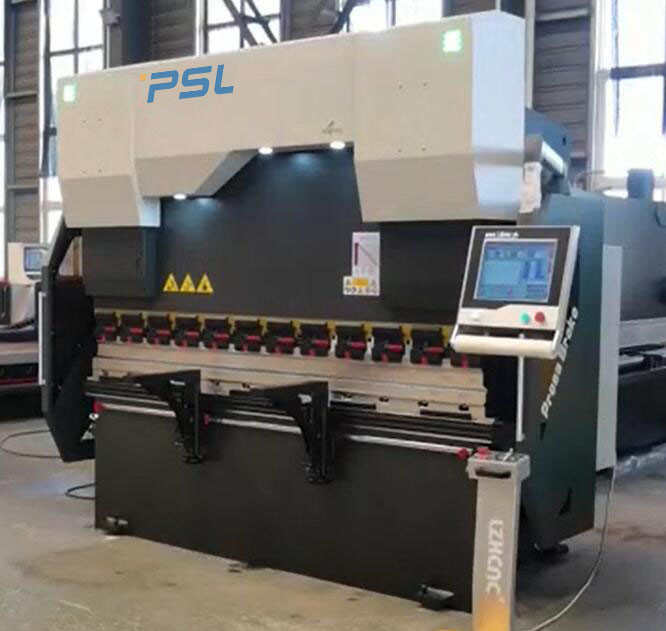

সম্পূর্ণ বৈদ্যুতিক সার্ভো ড্রাইভিং সিএনসি প্রেস ব্রেক শীট মেটাল নমন মেশিন
অ্যাপ্লিকেশন ভূমিকা:
1. উল্লেখযোগ্য শক্তি সঞ্চয়
বিশুদ্ধ বৈদ্যুতিক সার্ভো ড্রাইভ বাঁকানোর সময় বড় শক্তি খরচ করে, স্লাইডারটি লোড ছাড়াই উপরে উঠলে ছোট শক্তি এবং স্লাইডার বন্ধ হয়ে গেলে প্রায় কোনও শক্তি খরচ করে না।
2. পরিবেশ সুরক্ষা এবং কোন দূষণ
বিশুদ্ধ বৈদ্যুতিক সার্ভো নমন মেশিন হাইড্রোলিক তেল ব্যবহার করে না, এবং কোন বর্জ্য তেল চিকিত্সা এবং দূষণ নেই।
3. স্লাইডার দ্রুত গতি এবং উচ্চ উত্পাদন দক্ষতা আছে
সার্ভো মোটরের প্রতিক্রিয়া গতি হাইড্রোলিক সার্ভোর চেয়ে দ্রুত
4. উচ্চ নমন নির্ভুলতা
5. কম রক্ষণাবেক্ষণ খরচ
বিশুদ্ধ বৈদ্যুতিক সার্ভো নমন মেশিনের ট্রান্সমিশন সিস্টেমটি সহজ, মূলত কোন রক্ষণাবেক্ষণ খরচ নেই এবং শুধুমাত্র নিয়মিত তৈলাক্তকরণ প্রয়োজন।
সম্পূর্ণ বৈদ্যুতিক সার্ভো সিএনসি প্রেস ব্রেক এর মূলনীতি এবং বৈশিষ্ট্য:

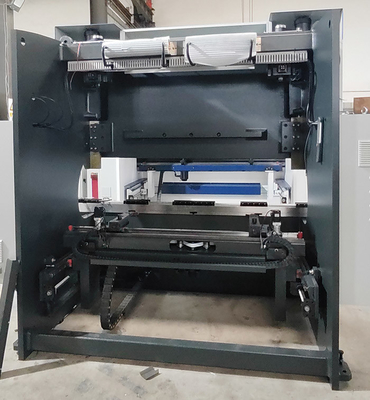

1. এই প্রেস ব্রেক এর গঠন:
1) সম্পূর্ণ ইস্পাত-ঢালাই কাঠামো;left এবং ডান ঘর, কাজের টেবিল একটি সম্পূর্ণ ফ্রেমে ঝালাই করা হয়.
2) ঢালাইয়ের পরে, অভ্যন্তরীণ চাপ টেম্পারিং দ্বারা নির্মূল করা হয়, তাই পুরো ইস্পাতটি শক্তিশালী এবং স্তম্ভ।
3) মেশিনের নির্ভরযোগ্যতা এবং নির্ভুলতা নিশ্চিত করতে ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার।
2. সম্পূর্ণরূপে বৈদ্যুতিক সার্ভো ড্রাইভ
মেশিনের পূর্ণ সার্ভো মোটরগুলি শক্তির খরচকে ব্যাপকভাবে হ্রাস করে, তাদের পরিবেশগতভাবে বন্ধুত্বপূর্ণ করে তোলে। এ ছাড়াও, মোটরগুলির নিজেরাই হাইড্রোলিক তেলের প্রয়োজন হয় না, একটি পরিষ্কার, নিরাপদ কর্মক্ষেত্র নিশ্চিত করে।
3. পেশাদার CNC সিস্টেম Delem বা LZ
1) সমস্ত ক্রিয়া (X,R,Z অক্ষ চলমান) এররিয়ার স্টপার;
2) রামের স্ট্রোক (Y1,Y2 axes servo motors)
3) বিচ্যুতি ক্ষতিপূরণ সমন্বয়
4)গ্রাহক ভিন্ন ব্যাকগেজ ফর্ম চয়ন করতে পারেন
৫)ডাচ ডেলেম সিএনসি সিস্টেম ডিফল্টরূপে ব্যবহৃত হয় এবং কাস্টমাইজ করা যায়।
4. নমন কোণ প্রোগ্রামিং |গ্রাফিক প্রোগ্রামিং
ব্যবহারকারী কোণে সরাসরি সিএনসি কন্ট্রোলারে প্রোগ্রাম করতে পারে এবং প্রতিটি পদক্ষেপ একটি সুনির্দিষ্ট নমন মেশিন অর্জন করতে পারে।
গ্রাফিকাল প্রোগ্রামিং ফাংশন সহ একটি উচ্চ-স্তরের সিস্টেমও ঐচ্ছিক।
5. নির্ভুলতা ফিরে গেজ গঠন
এটি বল স্ক্রু এবং রৈখিক গাইড গ্রহণ করে, যা সার্ভো মোটর দ্বারা চালিত হয় এবং পিছনের গেজটি দ্রুত এবং সঠিকভাবে অবস্থান করে।
গ্রাহকের প্রয়োজন অনুযায়ী আরও কার্যকরী মাল্টি-অক্ষ ব্লকিং উপলব্ধ।
ব্যাক গেজ বিমে ইনস্টল করা লিনিয়ার গাইডে মাউন্ট করা স্ট্যান্ডার্ড 2 আঙ্গুলের সেট, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাইস আপনার পছন্দের জন্য উপলব্ধ।
6. উপরের এবং নিম্ন সরঞ্জাম মান বিভাগ
ছাঁচ বিভাগগুলি হল 10, 15, 20, 30, 50, 100, 300 (সেমি), এবং দৈর্ঘ্য ব্যবহারকারী দ্বারা কাস্টমাইজ করা যেতে পারে।
7, দ্রুত এবং সহজে শীর্ষ টুল ঠিক করতে দ্রুত ক্ল্যাম্পিং
8. যান্ত্রিক মুকুট ক্ষতিপূরণ টেবিল
সিএনসি সিস্টেমে, প্লেটের বেধ এবং দৈর্ঘ্যের পরামিতিগুলি ইনপুট হয় এবং সিএনসি সিস্টেম স্বয়ংক্রিয়ভাবে বিচ্যুতি ক্ষতিপূরণ সম্পাদন করবে।
প্রতিটি গোষ্ঠীতে বিভিন্ন ঢাল সহ ত্রিমাত্রিক বাঁকা পৃষ্ঠের কয়েকটি গ্রুপ রয়েছে।ক্ষতিপূরণ বক্ররেখা স্লাইড প্লেটের বিকৃতি বক্ররেখার কাছাকাছি, যা নমন মেশিনের মেশিনিং নির্ভুলতাকে ব্যাপকভাবে উন্নত করে।
9. নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম
বৈদ্যুতিক উপাদান (রিলে, যোগাযোগকারী) ফ্রান্স স্নাইডার
উচ্চ মানের বৈদ্যুতিক সিস্টেমের গ্যারান্টি দিতে ডাস্টপ্রুফ ক্যাবিনেট গ্রেড IP54
খোলা দরজা এবং পাওয়ার বন্ধ ফাংশন
উচ্চ মানের Estun সার্ভো মোটর ড্রাইভার
10. লেজার নিরাপত্তা গার্ডিং
| |
ঐচ্ছিক মডেল |
প্রস্তুতকারক |
মন্তব্য |
| সিএনসি সিস্টেম |
●DA-53T
●DA-58T
●DA-66T
●DA-69T
●ESA S630
●ESA S640
●LZ 1000
|
ডেলেম
ESA
এলজেড
|
|
| ব্যাক গেজ |
●4+1 অক্ষ
●6+1 অক্ষ
●8+1 অক্ষ |
পিএসএল
বার্ক |
কার্বন ইস্পাত
অ্যালুমিনিয়াম খাদ |
| প্রধান শক্তি সিস্টেম |
●সার্ভো মোটর
|
ভেইচি
ESTUN
|
Y1, Y2 |
| ফ্রন্ট সাপোর্টিং আর্ম |
●একক রেল অস্থাবর টাইপ
● ডাবল ট্র্যাক চলমান টাইপ |
পিএসএল |
ঐচ্ছিক
|
| নিরাপত্তা |
● সাইড (গার্ডরেল) + পিছন (গার্ডরেল)
● পাশ (গার্ডরেল + হালকা পর্দা সুরক্ষা) + পিছনে (গার্ডরেল)
● পাশ (গার্ডরেল + লেজার সুরক্ষা) + পিছনে (গার্ডরেল) |
পিএসএল |
ঐচ্ছিক
ঐচ্ছিক
|
| বিচ্যুতি ক্ষতিপূরণ |
●যান্ত্রিক বৈদ্যুতিক ক্ষতিপূরণ |
|
|
| শীর্ষ টুল clamping |
●যান্ত্রিক দ্রুত ক্ল্যাম্পিং |
পিএসএল |
|
| ইলেক্ট্রিকস |
● স্নাইডার রিলে, কন্টাক্টর |
স্নাইডার |
খোলা দরজা পাওয়ার সুরক্ষা |
| পাদদেশ সুইচ |
● উল্লম্ব সুইচ |
কোরিয়ান কাকন |
|
| লোয়ার ডাই |
● মাল্টি-ভি ডাই
● ডাবল ভি কোর লোয়ার ডাই সহ |
পিএসএল |
ডাবল ভি কোর মডিউল ভাগ করা যেতে পারে |
