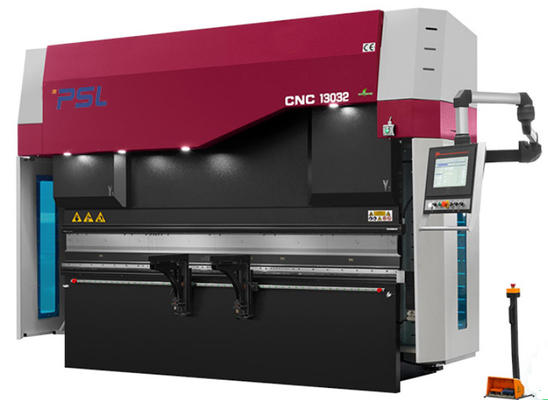

পাম্প নিয়ন্ত্রিত ডাবল সার্ভো সিএনসি প্রেস ব্রেক নমন মেশিন
অ্যাপ্লিকেশন ভূমিকাযন্ত্র:
1. CNC ইলেক্ট্রো-হাইড্রোলিক সার্ভো মোটর + পাম্প CNC প্রেস ব্রেক হল দুটি সার্ভো প্রধান মোটর যা রাম আপ/ডাউন সিঙ্ক্রোনাস নিয়ন্ত্রণ করতে 2 ওয়ে পাম্প চালায়।দুটি মিনি হাইড্রোলিক ইউনিট তেল টিউব সংযোগ ছাড়াই সিলিন্ডারের উপরে ইনস্টল করা আছে।
2. সুবিন্যস্ত নকশা, উচ্চ গতি, উচ্চ নির্ভুলতা, উচ্চ অনমনীয়তা, এবং স্থিরভাবে কর্মক্ষমতা সহ CNC নমন মেশিন।
3. ভাল অ্যান্টি-নক ফ্রেম (ঝালাই-ইস্পাত প্লেট নির্মাণ), পুরো ফ্রেমটি টেম্পারিং করা হয়েছে, পরিবর্তন হ্রাস করুন, বড় CNC ব্রোইং এবং মিলিং মেশিন ব্যবহার করে, এক সময়ে প্রক্রিয়া করুন, উচ্চ-নির্ভুলতা নিশ্চিত করুন।
4. যান্ত্রিক মুকুট ক্ষতিপূরণ ডিভাইস সজ্জিত করা হয়.
5. ব্যাকগেজ ডিজিটাল সার্ভো মোটর দ্বারা চালিত হয়, বল স্ক্রু দিয়ে সরানো হয়, রৈখিক গাইড দ্বারা পরিচালিত হয়। উচ্চ নির্ভুলতা।
মাল্টি ব্যাকগেজ অক্ষ উপলব্ধ ইস্পাত জোড় মেশিন ফ্রেম ধ্রুবক নির্ভুলতা CNC কন্ট্রোলার সঙ্গে annealing চিকিত্সা পায়.
6.টপ টুল এবং ভি ডাই এবংrস্থানান্তরযোগ্য ক্রোনিং ওয়ার্কটেবল, ফোরজিং এবং নির্ভুল নাকাল,বোল্ট ফিক্সিং.
7. পাম্প, ভালভ, সীল, বৈদ্যুতিক, সার্ভো ইউনিট এবং CNC সিস্টেম হিসাবে গুরুত্বপূর্ণ উপাদানগুলিতে আন্তর্জাতিক বিখ্যাত ব্র্যান্ড ব্যবহার করা।
8.পাওয়ার সেফগার্ড ডিজাইন, হালকা পর্দা সহ/লেজার গার্ড সুরক্ষা, খোলা দরজা পাওয়ার-অফ ফাংশন, অপারেটিং করার সময় আরও সুরক্ষা।
9. ফ্যাশন আউটলুক, সূক্ষ্ম, এবং সুন্দর, মেশিনগুলি কম্প্যাক্ট ডিজাইন, ছোট মেঝে স্থান, সহজ অপারেশন।
10. কম তেল পাইপলাইন ডিজাইনের যুক্তিসঙ্গত লেআউট, যাতে তেলের তাপমাত্রা দ্রুত বৃদ্ধি না পায়।
বিস্তারিত ভূমিকা,
1, CNC প্রেস ব্রেক এর গঠন:
1) সম্পূর্ণ ইস্পাত-ঢালাই কাঠামো;left এবং ডান ঘর, কাজের টেবিল এবং সিলিন্ডার বেস একটি সম্পূর্ণ ফ্রেমে ঢালাই করা হয়.
2) ঢালাই করার পরে, অভ্যন্তরীণ চাপ টেম্পারিং দ্বারা নির্মূল করা হয়, তাই পুরো ইস্পাত শক্তিশালী এবং স্থিতিশীল।
2) মেশিন ফ্রেমের নির্ভরযোগ্যতা এবং শক্তি এবং নমন নির্ভুলতা নিশ্চিত করতে ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার।
2, নিয়ন্ত্রণ করতে CNC সিস্টেম:
1) সমস্ত ক্রিয়া (X,R,Z অক্ষ চলমান) এরব্যাক-গেজ স্টপার;
2) রামের স্ট্রোক নিয়ন্ত্রিত হয়
3) দুটি জলবাহী সার্ভো ইউনিটে জলবাহী সিস্টেম প্রবাহিত এবং চাপ
4) বিচ্যুতি ক্ষতিপূরণ সমন্বয়
DA58T এর বৈশিষ্ট্য
- 2D গ্রাফিকাল টাচ স্ক্রিন প্রোগ্রামিং
- 15" উচ্চ রেজোলিউশন রঙ TFT
- বাঁক ক্রম গণনা
- মুকুট নিয়ন্ত্রণ
- সার্ভো এবং ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ
- ক্লোজড-লুপের পাশাপাশি ওপেন-লুপ ভালভের জন্য উন্নত Y-অক্ষ নিয়ন্ত্রণ অ্যালগরিদম।
- ইউএসবি, পেরিফেরাল ইন্টারফেসিং
- প্রোফাইল-টি অফলাইন সফটওয়্যার
3, হাইড্রোলিক সিস্টেম:
1) ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম থেকে আমদানি করা হয়েছেরেক্সরথ জার্মানি;
2) সার্ভো প্রধান মোটর+পাম্প+ভালভ বোর্ড সহ দুটি তেলের ট্যাঙ্ক দুটি সাইড সিলিন্ডার আলাদাভাবে চালাচ্ছে;
3) পাইপলাইন ইনস্টলেশন হ্রাস, কম তেল ব্যবহার করা হয় এবং তেল তাপমাত্রা কম দীর্ঘ সময়;
4) কাজের স্থিতিশীলতা এবং আরও ভাল চেহারা নিশ্চিত করুন।
4, দুটি প্রধান তেল সিলিন্ডার:
1) বন্ধ লুপ নিয়ন্ত্রণ মোড: জার্মানি সার্ভো ভালভ বোর্ড এবং আমদানি করা গ্রেটিং শাসক;
2)উচ্চ তরঙ্গজলবাহী নিয়ন্ত্রণ প্রযুক্তি, দ্রুত, আরো দক্ষ এবং সঠিক।
3) ঐতিহ্যগত যান্ত্রিক স্টপ নমন মেশিন থেকে সম্পূর্ণ ভিন্ন;
4) গ্লাইড অবস্থান এবং নমন উচ্চ নির্ভুলতা;
5, ব্যাক গেজ স্টপার:
1) উচ্চ মানের বল স্ক্রু এবং রৈখিক গাইড স্টপিং নির্ভুলতা নিশ্চিত করতে।
2) গ্রাহকের প্রয়োজন অনুযায়ী আরও কার্যকরী মাল্টি-অক্ষ ব্লকিং উপলব্ধ।
৩)ব্যাক গেজ বিমে ইনস্টল করা লিনিয়ার গাইডে মাউন্ট করা স্ট্যান্ডার্ড 2 আঙ্গুলের সেট, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাইস আপনার পছন্দের জন্য উপলব্ধ।
-- ব্যাকগেজ স্টপার,
● X অক্ষ সার্ভো মোটর দ্বারা চালিত
● R অক্ষ সার্ভো মোটর দ্বারা চালিত
● Z1, Z2 অক্ষ (আঙুল 1 এবং 2) সার্ভো মোটর দ্বারা চালিত(ঐচ্ছিক)
● Z3,Z4 অক্ষগুলি বাঁকানোর সময় স্টিল প্লেট ফলো-আপ সমর্থন করতে সার্ভো মোটর দ্বারা চালিত হয় (ঐচ্ছিক)
● সমস্ত অক্ষ সার্ভো মোটর দ্বারা চালিত
6, শরীরের দুই দিক:
1) সি আকৃতির প্লেট উভয় পাশে লাগানো হয়;
2) উচ্চ নির্ভুলতা গ্রেটিং শাসক সি আকৃতির প্লেট এবং রাম এর মধ্যে স্থির করা হয়েছে;
3) নমনের সময় মেশিন বডির বিকৃতি থেকে উদ্ভূত নমনের নির্ভুলতার উপর প্রভাবগুলি এড়িয়ে চলুন।
-- জিআইভিআই গ্রেটিং রুলার
সিএনসি প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,
রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমের প্রতিক্রিয়া হতে পারে,
তারপর CNC কন্ট্রোলার DA66T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভের
, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।
7, যান্ত্রিক মুকুট ক্ষতিপূরণ টেবিল
সিএনসি সিস্টেমে, প্লেটের বেধ এবং দৈর্ঘ্যের পরামিতিগুলি ইনপুট হয় এবং সিএনসি সিস্টেম স্বয়ংক্রিয়ভাবে বিচ্যুতি ক্ষতিপূরণ সম্পাদন করবে।
8, স্ট্যান্ডার্ড টপ টুল এবং মেশিনে ডাবল ভি-ডাই (আমাদা স্টাইল)
উপকরণ: 42CrMo
সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.
একক বা ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)
9, জার্মানি BAUSER এবং Busak+Shamban সিলিন্ডার সিল
10,নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম
- বৈদ্যুতিক উপাদান (রিলে, যোগাযোগকারী) ফ্রান্স স্নাইডার
- গ্যারান্টি দিতে ডাস্টপ্রুফ ক্যাবিনেট গ্রেড IP54উচ্চ মানের বৈদ্যুতিক সিস্টেম
- খোলা দরজা এবং পাওয়ার বন্ধ ফাংশন
- উচ্চ মানের Estun সার্ভো মোটর ড্রাইভার
11, লেজার নিরাপত্তা গার্ডিং
| |
ঐচ্ছিক মডেল |
প্রস্তুতকারক |
মন্তব্য |
| সিএনসি সিস্টেম |
●DA-52s
●DA-53T
●DA-58T
●DA-66T
●DA-69T
●ESA S630
●ESA S640 |
ডেলেম
ESA
|
|
| জলবাহী সিস্টেম |
● ওপেন লুপ
● বন্ধ লুপ |
রেক্সরথ
HoerBiger |
|
| ব্যাক গেজ |
●3+1 অক্ষ
●4+1 অক্ষ
●6+1 অক্ষ
●8+1 অক্ষ |
পিএসএল
বার্ক |
কার্বন ইস্পাত
অ্যালুমিনিয়াম উপাদান |
| তেল পাম্প |
● তেল পাম্প |
আলেদ/সানি |
|
| প্রধান শক্তি সিস্টেম |
●সার্ভো মোটর
●সার্ভো পাম্প |
ভেইচি |
|
| সামনের উপাদান |
● সহজ স্থির টাইপ
●একক রেল অস্থাবর টাইপ
● ডাবল ট্র্যাক চলমান টাইপ |
পিএসএল |
|
| নিরাপত্তা |
● পাশ (গার্ডরেল) + পিছন (গার্ডরেল)
● পাশ (গার্ডরেল + হালকা পর্দা সুরক্ষা) + পিছনে (গার্ডরেল)
● পাশ (গার্ডরেল + লেজার সুরক্ষা) + পিছনে (গার্ডরেল) |
পিএসএল |
ঐচ্ছিক
ঐচ্ছিক
|
| বিচ্যুতি ক্ষতিপূরণ |
●যান্ত্রিক বৈদ্যুতিক ক্ষতিপূরণ
●হাইড্রোলিক ক্ষতিপূরণ |
|
ঐচ্ছিক
|
| ছাঁচ clamping |
●যান্ত্রিক বৈদ্যুতিক ক্ষতিপূরণ
●হাইড্রোলিক ক্ষতিপূরণ... |
পিএসএল |
ঐচ্ছিক
|
| ইলেক্ট্রিকস |
● স্নাইডার রিলে, কন্টাক্টর |
স্নাইডার |
খোলা দরজা পাওয়ার সুরক্ষা |
| পাদদেশ সুইচ |
● উল্লম্ব সুইচ |
কোরিয়ান কাকন |
|
| লোয়ার ডাই |
● মাল্টি-ভি ডাই
● লোয়ার ডাই সহ ডাবল ভি কোর |
পিএসএল |
ডাবল ভি কোর মডিউল ভাগ করা যেতে পারে |
SPB সিরিজ CNC প্রেস ব্রেক পরামিতি,
| মডেল |
বল
(Kn)
|
সর্বোচ্চদৈর্ঘ্য
(মিমি)
|
ডিস.ঘরের মধ্যে
(মিমি)
|
গলার গভীরতা
(মিমি)
|
স্ট্রোক
(মিমি)
|
সর্বোচ্চখোলা হচ্ছে
(মিমি)
|
শক্তি
(কিলোওয়াট)
|
এক্স-ভ্রমণ
(মিমি)
|
এক্স-গতি
(মিমি/সেকেন্ড)
|
L*W*H(মিমি) |
ওজন
(টন)
|
| 63t/2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t/3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t/3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
৮.০ |
| 110t/4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t/3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
11 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t/4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
11 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t/3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
11 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t/4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
11 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t/3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t/4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t/3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250t/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t/3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19টি |
| 320t/4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 টন |
| 400t/4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 টন |
| 500t/6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 টন |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 টন |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 টন |
মন্তব্য: এই প্যারামিটারটি 2019 সিস্টেমে তৈরি করা হয়েছে।যদি পরামিতিগুলি সময়মতো আপডেট না হয়, অনুগ্রহ করে বুঝতে এবং আমাদের সাথে যোগাযোগ করুন..
