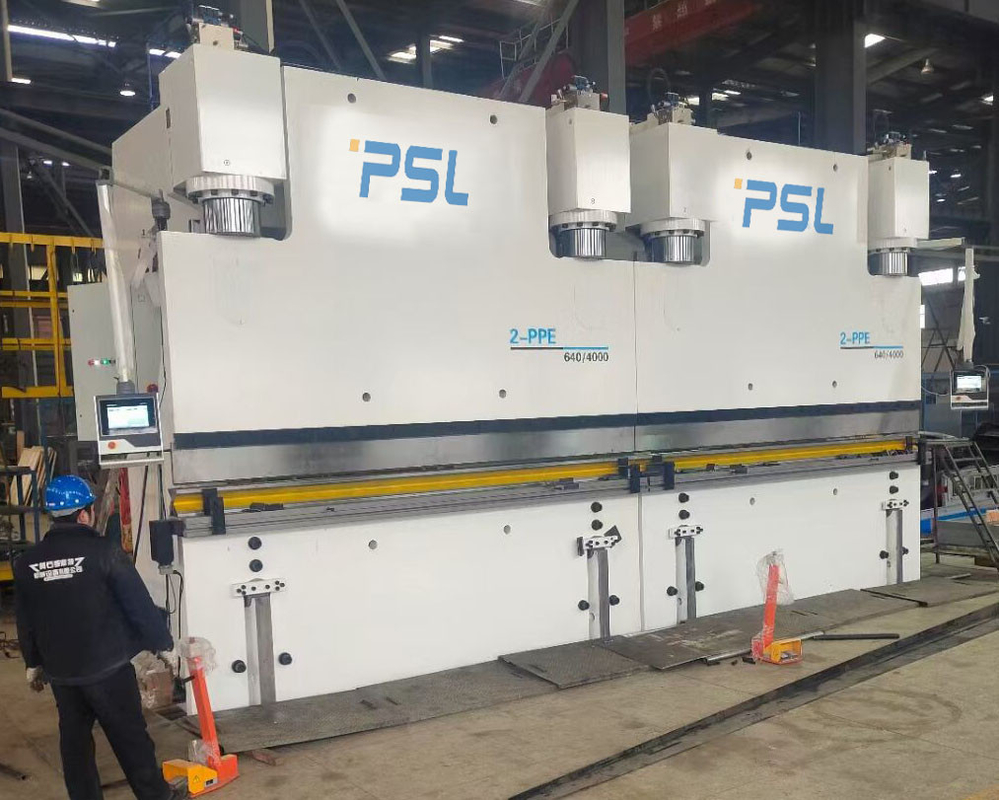

বিদ্যুতের খুঁটি হালকা খুঁটি তৈরির মেশিন ট্যান্ডেম সিএনসি ইলেক্ট্রো-হাইড্রোলিক প্রেস ব্রেক
অ্যাপ্লিকেশন:
এই ট্যান্ডেম সিএনসি প্রেস ব্রেকটি বৃহৎ ইস্পাত কাঠামো, ইস্পাত টাওয়ার, পাওয়ার খুঁটি, ট্রাক ক্যারেজ, বৈদ্যুতিক ক্যাবিনেট, সজ্জা শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।বিভিন্ন ডাই সরবরাহ করে, গ্রাহক মেটাল প্লেটটিকে বিভিন্ন আকারের কাজের টুকরোগুলিতে বাঁকিয়ে পেতে পারেন।
বিশেষ করে বড় গলা গভীরতা এবং বড় ম্যাক্স সহ পাওয়ার এবং হালকা খুঁটি উত্পাদন শিল্পে।টুল খোলার উচ্চতা।
মেশিনের প্রধান বৈশিষ্ট্য,
1. ইলেক্ট্রো-হাইড্রোলিক সার্ভো সিস্টেম, বন্ধ লুপ নিয়ন্ত্রণ স্লাইডার চলমান নির্ভুলতা.
2. অনন্য পেটেন্ট প্রযুক্তি: বড় প্রেস ব্রেক এর দ্বিপাক্ষিক বিচ্যুতি ক্ষতিপূরণ।
3. খোলার উচ্চতা সামঞ্জস্যযোগ্য সন্নিবেশ ওয়ার্কপিস বিভিন্ন পূরণ করতে ডাই.
4. বিভিন্ন সহায়ক প্রতিষ্ঠান ব্যবহারকারীদের প্রয়োজনীয়তা পূরণ করতে পারে এবং প্রক্রিয়াটিকে আরও সুবিধাজনক এবং দক্ষ করে তুলতে পারে।
5. মেশিনের ফ্রেম ট্যাঙ্ক, ওয়ার্কটেবল, বাম এবং ডান হাউজিং এবং গঠিত হয়
র্যাম.তাই এটি উচ্চ শক্তি এবং ভাল অনমনীয়তা আছে.এছাড়াও এটি নির্মূল করতে কম্পন লাগেচাপ
6. উভয় মেশিনের সিঙ্ক্রোনাইজেশন কার্যকারী প্রধান: বৈদ্যুতিক-হাইড্রোলিক গ্রহণ করা উভয় মেশিনের সিঙ্ক্রোনাইজেশন নিশ্চিত করতে সমানুপাতিক ভালভ।
7. CNC কন্ট্রোলারের মাধ্যমে, অপারেটর মেশিনের সাথে যোগাযোগ করতে পারে।
8. পূর্ণ দৈর্ঘ্যের কাজ এবং উদ্ভট কাজের প্রয়োজনীয়তা মেটাতে ভাল গাইডিং সিস্টেম, অবস্থান পরিমাপ সিস্টেম এবং হাইড্রোলিক ব্যালেন্স সিস্টেম দিয়ে সজ্জিত।
9. ওয়ার্কটেবল ক্ষতিপূরণ ইউনিট গৃহীত হয় মেশিনের বিচ্যুতির জন্য তৈরি করার জন্য যখন কাজের টুকরোটির নির্ভুলতা নিশ্চিত করার জন্য কাজ করা হয়।
10. সিলিন্ডারের পৃষ্ঠের ভাল পরিধান এবং তাপ চিকিত্সা আছে, তাই এটি ভাল তৈলাক্তকরণ এবং দীর্ঘ জীবন ব্যবহার করে।
মেশিন টুল নির্ভুলতা
1 জ্যামিতিক নির্ভুলতা
Y1 এবং Y2 এর অবস্থান নির্ভুলতা (রাম উপরে এবং নীচের অক্ষে চলে যাচ্ছে): ± 0.05 মিমি
Y1 এবং Y2 অক্ষের অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন: ± 0.05 মিমি
x-অক্ষের অবস্থান নির্ভুলতা: ± 0.10 মিমি
(যা পিছন ধরে রাখার সামনে এবং পিছনের চলমান অক্ষ)
এক্স-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা: ± 0.05 মিমি
2 কাজের নির্ভুলতা
পরীক্ষার অংশের নমন কোণ: ± 30 '/ এম
পরীক্ষার টুকরার নমন সোজাতা: 0.30 মিমি/মি
মেশিন কনফিগারেশন,
| না |
নাম |
মডেল/উৎপাদন |
| 1 |
সিএনসি সিস্টেম |
হল্যান্ড ডেলেম DA53T, DA58T,DA66T
ESA S630, S640
সাইবেলেক CT8, CT12
|
| 2 |
ইলেক্ট্রিকস |
স্নাইডার ফ্রান্স |
| 3 |
ব্যাক-গেজ |
বল স্ক্রু + লিনিয়ার গাইড;রৈখিক গাইডে চলন্ত আঙুলের 4 সেট |
| 4 |
মুল মটর |
WN AC মোটর 2*45kw |
| 5 |
সার্ভো মোটর |
এস্টুন |
| 6 |
সার্ভো ড্রাইভার |
এস্টুন |
| 7 |
প্যাডেল সুইচ |
কাকন, দক্ষিণ কোরিয়া |
| 8 |
সিলিং রিং |
মার্কেল, জার্মানি
NOK, জাপান
|
| 9 |
হাইড্রোলিওক |
রেক্সরথ, জার্মানি |
| 10 |
তেল পাম্প |
জাপান নাচি অভ্যন্তরীণ গিয়ার পাম্প তেল পাম্প |
| 11 |
তেল টিউব জয়েন্টর |
জার্মানি EMB |
| 12 |
শীর্ষ টুল এবং ভি-ডাই |
স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ভি ডাই সমন্বিত |
| 13 |
ব্যাক-গেজ |
তাইওয়ান হিউইন বল স্ক্রু এবং লিনিয়ার গাইড রেল |
| 14 |
তেল সিলিন্ডার |
পিএসএল |
| 15 |
বিচ্যুতি ক্ষতিপূরণ |
যান্ত্রিক বা হাইড্রোলিক ক্ষতিপূরণ/মুকুট টেবিল |
| 16 |
ঝাঁঝরি শাসক |
ইতালি জিআইভিআই |
| 17 |
স্ট্যান্ডার্ড অক্ষ |
3 +1(Y1, Y2, X, +V)
|
ট্যান্ডেম PPED সিরিজের প্রধান পরামিতি,
|
নাম মডেল
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| নামমাত্র বল kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| ভাঁজযোগ্য বোর্ড প্রস্থ মিমি |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| বল কলাম ব্যবধান মিমি |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| স্লাইডার স্ট্রোক মিমি |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| ওয়ার্কটেবল এবং স্লাইডারের সর্বোচ্চ খোলার উচ্চতা মিমি |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| গলা গভীরতা মিমি |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| টেবিলের প্রস্থ মিমি |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| ড্রাইভিং গতি মিমি/সেকেন্ড |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| কাজের গতি মিমি/সেকেন্ড |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| রিটার্ন গতি মিমি/সেকেন্ড |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| প্রধান মোটর শক্তি kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| জ্বালানী ট্যাংক ভলিউম এল |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| মেশিন টুলের নেট ওজন কেজি |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
