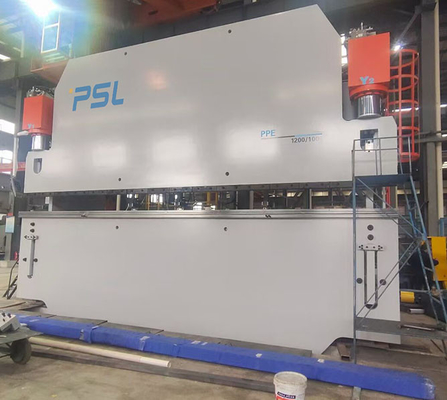

বড় মেটাল প্লেট তৈরির মেশিন সিএনসি ইলেক্ট্রো-হাইড্রোলিক সিঙ্ক্রোনাইজেশন প্রেস ব্রেক
মেশিন টুলের প্রধান বৈশিষ্ট্য,
1. এই মেশিনটি ইলেক্ট্রো-হাইড্রোলিক সার্ভো CNC নমন মেশিন।
2. আপ চলন্ত নমন নকশা, কম শব্দ এবং স্থিতিশীল কাজ রাষ্ট্র.
3. Y1-Y2 আলাদাভাবে প্রোগ্রাম করা যেতে পারে এবং অদ্ভুত লোড বা বিশেষ আকৃতির নমনের অধীনে কাজ করতে পারে।
4. ওয়ার্কটেবল DNC নিয়ন্ত্রিত যান্ত্রিক প্লাস উত্তল কীলক প্রতিফলন ক্ষতিপূরণ ওয়ার্কটেবল গ্রহণ করে।এনসি সিস্টেমে শীট পুরুত্ব, নিম্ন ডাই খোলার এবং প্রসার্য শক্তির ডেটা ইনপুট করার পরে, নমন বল এবং ওয়ার্কটেবল এবং স্লাইডারের প্রাসঙ্গিক ক্ষতিপূরণ মানগুলি স্বয়ংক্রিয়ভাবে নির্ধারিত হবে।অতএব, প্রতিটি নমনের সময় সঠিক উত্তল পরিমাণ প্রাপ্ত করা যেতে পারে।মেশিনিং প্রক্রিয়ার মধ্যে, অন্ধ এলাকা ছাড়া বিচ্যুতি ক্ষতিপূরণ উপলব্ধি করা যেতে পারে.
5. নীচের-মৃত বিন্দুতে, ওয়ার্কপিসের নির্ভুলতা নিশ্চিত করার জন্য চাপ বজায় রাখার জন্য বিরতি এবং বজায় রাখার একটি সময় রয়েছে।
6. রাম সিঙ্ক্রোনাইজেশন নিয়ন্ত্রণ।Y1 ~ Y2 অক্ষ হল NC সিস্টেম দ্বারা নিয়ন্ত্রিত দুটি তেল সিলিন্ডারের স্বাধীন গতির পরামিতি।দুটি গ্রেটিং রুলার Y1 ~ Y2 মেশিন টুলের উভয় প্রান্তে ইনস্টল করা আছে, যেগুলি রাম এবং ওয়ার্কবেঞ্চের মধ্যে সঠিক দূরত্ব পরিমাপ করতে ব্যবহৃত হয়।
7. মেশিনের অদ্ভুত নমন প্রতিরোধ করার ক্ষমতা আছে।
মেশিন টুল নির্ভুলতা
1 জ্যামিতিক নির্ভুলতা
Y1 এবং Y2 এর অবস্থান নির্ভুলতা (রাম উপরে এবং নিচের অক্ষে চলে যাচ্ছে): ± 0.03 মিমি
Y1 এবং Y2 অক্ষের অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন: ± 0.02 মিমি
x-অক্ষের অবস্থান নির্ভুলতা: ± 0.10 মিমি
(যা পিছন ধরে রাখার সামনে এবং পিছনের চলমান অক্ষ)
এক্স-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা: ± 0.02 মিমি
2 কাজের নির্ভুলতা
পরীক্ষার অংশের নমন কোণ: ± 30 '/ এম
পরীক্ষার টুকরার নমন সোজাতা: 0.30 মিমি/মি
মেশিন কনফিগারেশন,
1. Y1-y2-xv চার অক্ষ CNC
2. নেদারল্যান্ডে বিশেষ CNC সিস্টেম DA53T Delem কোম্পানির সাথে সজ্জিত
3. উচ্চ কর্মক্ষমতা অনুপাত সঙ্গে জার্মানি Rexroth সার্ভো সিস্টেম
4. ইতালিয়ান GIVI ঝাঁঝরি শাসক দিয়ে সজ্জিত
5. জাপানি নাচি তেল পাম্প দিয়ে সজ্জিত
6. DNC সিস্টেম দ্বারা নিয়ন্ত্রিত মেকানিক্যাল ডাউন ইনক্লাইন্ড ব্লক ডিফ্লেকশন ক্ষতিপূরণ ওয়ার্কবেঞ্চ
7. পিছনের স্টপারটি উচ্চ-কর্মক্ষমতা সম্পন্ন সার্ভো মোটর এবং বল স্ক্রু দিয়ে সজ্জিত
8. স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ভি-ডাই
9. সার্ভো ইউনিট ডেল্টা তাইওয়ান ব্যবহার করে
পিপিই সিরিজের প্রধান পরামিতি,
|
নাম মডেল
|
500/40
|
500/50
|
500/60
|
640/60
|
640/70
|
640/80
|
800/60
|
800/70
|
800/80
|
| নামমাত্র বল kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| ভাঁজযোগ্য বোর্ড প্রস্থ মিমি |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| বল কলাম ব্যবধান মিমি |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| স্লাইডার স্ট্রোক মিমি |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| ওয়ার্কটেবল এবং স্লাইডারের সর্বোচ্চ খোলার উচ্চতা মিমি |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| গলা গভীরতা মিমি |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| টেবিলের প্রস্থ মিমি |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| ড্রাইভিং গতি মিমি/সেকেন্ড |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| কাজের গতি মিমি/সেকেন্ড |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| রিটার্ন গতি মিমি/সেকেন্ড |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| প্রধান মোটর শক্তি kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| জ্বালানী ট্যাংক ভলিউম এল |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| মেশিন টুলের নেট ওজন কেজি |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
