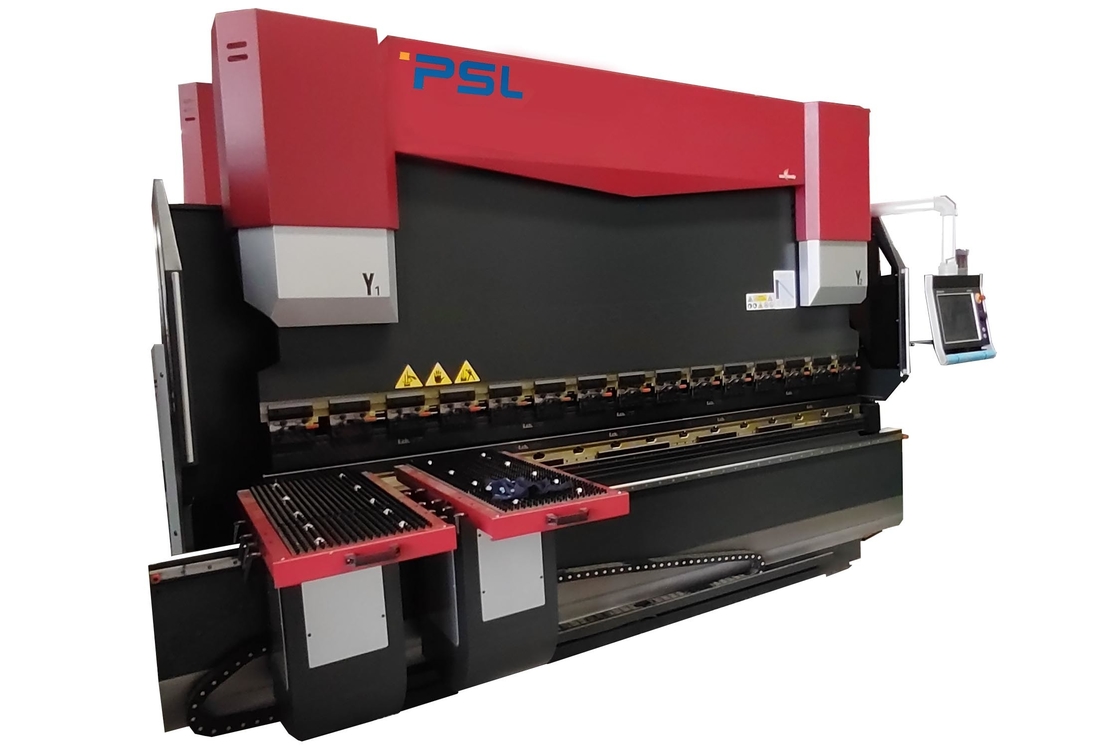

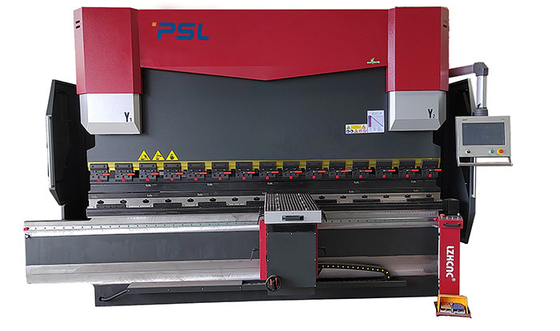

CNC শীট মেটাল নমন CNC মাল্টি অক্ষ প্রেস ব্রেক ফ্রন্ট ফলো-আপ সমর্থন সহ
আবেদন পরিচিতি,
এই CNC প্রেস ব্রেকটি বিভিন্ন জ্যামিতিক ক্রস-সেকশন আকারের ওয়ার্কপিসগুলিতে ধাতব শীট বাঁকানোর জন্য সরঞ্জামগুলি (স্ট্যান্ডার্ড বা বিশেষ সরঞ্জাম) ব্যবহার করে।
এটি একটি শীট মেটাল তৈরির মেশিন যা কোল্ড রোলিং শীট মেটাল প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে।
এটি শীট মেটাল নমন, যেমন অটোমোবাইল, বিমান উত্পাদন, হালকা শিল্প, জাহাজ নির্মাণ, ধারক, লিফট, রেলওয়ে যানবাহন এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
মেশিনের মূলনীতি এবং বৈশিষ্ট্য:
1. উচ্চ নমন নির্ভুলতা, দ্রুত কাজ গতি, এবং দক্ষ, কর্মক্ষম নিরাপত্তা, কর্মক্ষমতা stably.
2. ভাল বিরোধী-নক ফ্রেম (ঝালাই-ইস্পাত প্লেট নির্মাণ), পুরো ফ্রেমটি টেম্পারিং করা হয়েছে, পরিবর্তন হ্রাস করুন, বড় CNC ব্রোইং এবং মিলিং মেশিন ব্যবহার করে, এক সময়ে প্রক্রিয়া করুন, উচ্চ-নির্ভুলতা নিশ্চিত করুন।
3. গুরুত্বপূর্ণ উপাদান এবং CNC সিস্টেমে আন্তর্জাতিক বিখ্যাত ব্র্যান্ড ব্যবহার করা।
4. ভিজ্যুয়াল CNC অপারেটিং প্যানেল, সহজ অপারেশন, সুবিধাজনক, মাল্টি-ফাংশন এবং ব্যবহারিক।
5. সমস্ত সমাবেশিত অংশ সঠিক অঙ্কন অনুযায়ী CNC মেশিনিং সেন্টার দ্বারা উত্পাদিত হয়।
6. উচ্চ নির্বাহী বাহিনী, উচ্চ মান এবং উচ্চ পেশাদার মেশিন একত্রিত দল.
7. পাওয়ার সুরক্ষা নকশা, হালকা পর্দা সুরক্ষা সহ, খোলা দরজা পাওয়ার-বন্ধ ফাংশন, অপারেটিং করার সময় আরও সুরক্ষা।
8. ফ্যাশন আউটলুক, সূক্ষ্ম, এবং সুন্দর, মেশিনগুলি কম্প্যাক্ট ডিজাইন, ছোট মেঝে স্থান, সহজ অপারেশন।
9. সমস্ত প্রেস ব্রেক, শিয়ারিং মেশিন ব্যবহারকারীর জন্য ব্যাপক নমন প্রোগ্রাম প্রদান করা।
10. প্রতিস্থাপনযোগ্য ক্রোনিং ওয়ার্কটেবল এবং টপ টুল অ্যান্ড ভি ডাই, ফোরজিং এবং প্রিসিশন গ্রাইন্ডিং,বল্টু ফিক্সng.
11. মেশিন টুলের স্থায়িত্ব নিশ্চিত করতে এবং স্থিতিস্থাপকতা কমাতে রাম এবং উল্লম্ব কলামগুলিকে ঘন করা।
12. তেলের পাইপলাইন ডিজাইনের যুক্তিসঙ্গত লেআউট, যাতে তেলের তাপমাত্রা দ্রুত বৃদ্ধি না পায়।
13. দ্রুত উৎপাদন এবং সময়ে ডেলিভারি।
বিস্তারিত ভূমিকা,
1, প্রেস ব্রেক এর গঠন:
1) সম্পূর্ণ ইস্পাত-ঢালাই কাঠামো;left এবং ডান ঘর, কাজের টেবিল এবং সিলিন্ডার বেস একটি সম্পূর্ণ ফ্রেমে ঢালাই করা হয়.
2) ঢালাইয়ের পরে, টেম্পারিংয়ের মাধ্যমে অভ্যন্তরীণ চাপ দূর হয়, তাই পুরো ইস্পাত শক্তিশালী এবং স্থিতিশীলতা ভাল।
2) মেশিনের নির্ভরযোগ্যতা এবং নির্ভুলতা নিশ্চিত করতে ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার।
2, হাইড্রোলিক সিস্টেম:
1) ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম থেকে আমদানি করারেক্সরথ জার্মানি;
2) পাইপলাইন ইনস্টলেশন হ্রাস;
3) কাজের স্থিতিশীলতা এবং আরও ভাল চেহারা নিশ্চিত করুন।
3, প্রধান তেল সিলিন্ডার:
1) বন্ধ লুপ নিয়ন্ত্রণ মোড: জার্মানি ইলেক্ট্রো-হাইড্রোলিক সার্ভো ভালভ এবং আমদানি করা গ্রেটিং শাসক;
2)উচ্চ তরঙ্গজলবাহী নিয়ন্ত্রণ প্রযুক্তি, দ্রুত, আরো দক্ষ এবং সঠিক।
3) ঐতিহ্যগত যান্ত্রিক স্টপ নমন মেশিন থেকে সম্পূর্ণ ভিন্ন;
4) গ্লাইড অবস্থান এবং নমন উচ্চ নির্ভুলতা;
5) সঠিক এবং স্থিতিশীল অপারেশন
4, ব্যাক গেজ:
1) উচ্চ মানের বল স্ক্রু এবং রৈখিক গাইড স্টপিং নির্ভুলতা নিশ্চিত করতে।
2) গ্রাহকের প্রয়োজন অনুযায়ী আরও কার্যকরী মাল্টি-অক্ষ ব্লকিং উপলব্ধ।
৩)ব্যাক গেজ বিমে ইনস্টল করা লিনিয়ার গাইডে মাউন্ট করা স্ট্যান্ডার্ড 2 আঙ্গুলের সেট, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাইস আপনার পছন্দের জন্য উপলব্ধ।
5, শরীরের দুই দিক:
1) সি আকৃতির প্লেট উভয় পাশে লাগানো হয়;
2) উচ্চ নির্ভুলতা গ্রেটিং শাসক C আকৃতির প্লেটে রয়েছে;
3) নমন প্রক্রিয়া চলাকালীন মেশিন বডির বিকৃতি থেকে উদ্ভূত নমন নির্ভুলতার উপর প্রভাবগুলি এড়িয়ে চলুন।
6, CNC কন্ট্রোলার:
1) সমস্ত ক্রিয়া (X,R,Z অক্ষ চলমান) এরব্যাক-গেজ স্টপারসিএনসি সিস্টেম দ্বারা;
2) রামের স্ট্রোক সিএনসি সিস্টেম দ্বারা নিয়ন্ত্রিত হয়
3) জলবাহী সিস্টেম প্রবাহিত এবং চাপ CNC সিস্টেম দ্বারা নিয়ন্ত্রিত হয়
4) বিচ্যুতি ক্ষতিপূরণ সমন্বয় CNC সিস্টেম দ্বারা নিয়ন্ত্রিত হয়
5) সমস্ত অপারেশন সুবিধাজনক এবং দ্রুত।
মৌলিক কনফিগারেশন:
| না |
নাম |
মডেল/উৎপাদন |
| 1 |
সিএনসি সিস্টেম |
হল্যান্ড ডেলেম DA66T কন্ট্রোলার
ESA S650
সাইবেলেক সিটি 12
LZ-1000
|
| 2 |
ইলেক্ট্রিকস |
ফ্রান্স স্নাইডার ইলেকট্রিক্স |
| 3 |
ব্যাক-গেজ |
বল স্ক্রু + লিনিয়ার গাইড;রৈখিক গাইডে চলন্ত আঙুলের 2 সেট |
| 4 |
মুল মটর |
সিমেন্স এসি মোটর |
| 5 |
সার্ভো মোটর |
নানজিং এস্টুন |
| 6 |
সার্ভো ড্রাইভার |
নানজিং এস্টুন |
| 7 |
প্যাডেল সুইচ |
কাকন, দক্ষিণ কোরিয়া |
| 8 |
সিলিং রিং |
BAUSER এবং Busak+Shamban, Germany |
| 9 |
হাইড্রোলিওক |
রেক্সরথ, জার্মানি |
| 10 |
তেল পাম্প |
জার্মানি উচ্চ কর্মক্ষমতা এবং কম শব্দ অভ্যন্তরীণ গিয়ার পাম্পের কথা বলে |
| 11 |
তেল টিউব জয়েন্টর |
জার্মানি EMB |
| 12 |
শীর্ষ টুল এবং ভি-ডাই |
স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ভি ডাই |
| 13 |
ব্যাক-গেজ |
তাইওয়ান বল স্ক্রু এবং লিনিয়ার গাইড |
| 14 |
তেল সিলিন্ডার |
চীন তাইফেং |
| 15 |
দ্রুত ক্ল্যাম্পিং |
চাইনিজ ব্র্যান্ড |
| 16 |
বিচ্যুতি ক্ষতিপূরণ |
যান্ত্রিক ক্ষতিপূরণ/মুকুট টেবিল |
| 17 |
ঝাঁঝরি শাসক |
ইতালি জিআইভিআই |
| 18 |
স্ট্যান্ডার্ড অক্ষ |
8 +1(Y1, Y2, X,R,Z1,Z2,Z3,Z4+V ) |
প্রধান অংশ পরিচিতি:
-- CNC কন্ট্রোলার DELEM DA66T:
-- রেক্সরথ সার্ভো হাইড্রোলিক সিস্টেম:
-- জার্মানি ইএমবি জয়েন্টস
-- জিআইভিআই গ্রেটিং রুলার
CNC প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,
রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমের প্রতিক্রিয়া হতে পারে,
তারপর CNC কন্ট্রোলার DA66T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভের
, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।
-- যান্ত্রিক মুকুট/ক্ষতিপূরণ টেবিল
- স্থানীয় বিচ্যুতি ক্ষতিপূরণ প্রক্রিয়া একটি যান্ত্রিক হস্তক্ষেপ টেবিল ক্ষতিপূরণ কাঠামো ব্যবহার করে।CNC নিয়ামক স্বয়ংক্রিয় গণনা নিয়ন্ত্রণ.
-- ব্যাকগেজ স্টপার,
● X অক্ষ বল স্ক্রু মাধ্যমে সার্ভো মোটর দ্বারা চালিত
● R অক্ষ বল স্ক্রু বা মাধ্যমে সার্ভো মোটর দ্বারা চালিতআলনা এবং পালক
● হাতের আঙ্গুলের অবস্থান সামঞ্জস্য করা
● Z1, Z2 অক্ষগুলি (আঙুল 1 এবং 2) ভাল মাধ্যমে সার্ভো মোটর দ্বারা চালিতর্যাক এবং পিনিয়ন (ঐচ্ছিক)
● Z3,Z4 অক্ষগুলি বাঁকানোর সময় স্টিল প্লেট ফলো-আপ সমর্থন করার জন্য সার্ভো মোটর দ্বারা চালিত
● সমস্ত ড্রাইভ সার্ভো মোটর
-- দ্রুত এবং সহজে টপ টুল ঠিক করতে দ্রুত ক্ল্যাম্পিং
-- মেশিনে স্ট্যান্ডার্ড টপ টুল এবং ডাবল ভি-ডাই (আমাদা স্টাইল)
উপকরণ: 42CrMo
সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.
একক বা ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)
-- জার্মানি BAUSER এবং Busak+Shamban সিলিন্ডার সিল
--নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম
- বৈদ্যুতিক উপাদান (রিলে, যোগাযোগকারী) ফ্রান্স স্নাইডার
- গ্যারান্টি দিতে ডাস্টপ্রুফ ক্যাবিনেট গ্রেড IP54উচ্চ মানের বৈদ্যুতিক সিস্টেম
- খোলা দরজা এবং পাওয়ার বন্ধ ফাংশন
- উচ্চ মানের Estun সার্ভো মোটর ড্রাইভার
এইচপিবি সিরিজ সিএনসি প্রেস ব্রেক পরামিতি,
| মডেল |
বল
(Kn)
|
সর্বোচ্চদৈর্ঘ্য
(মিমি)
|
ডিস.ঘরের মধ্যে
(মিমি)
|
গলার গভীরতা
(মিমি)
|
স্ট্রোক
(মিমি)
|
সর্বোচ্চখোলা হচ্ছে
(মিমি)
|
শক্তি
(কিলোওয়াট)
|
এক্স-ভ্রমণ
(মিমি)
|
এক্স-গতি
(মিমি/সেকেন্ড)
|
L*W*H(মিমি) |
ওজন
(টন)
|
| 63t/2500 |
630 |
2500 |
1960 |
400 |
150 |
480 |
5.5 |
500 |
200 |
2850*1750*2350 |
6 |
| 80t/3200 |
800 |
2500 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2550 |
7.2 |
| 110t/3200 |
1100 |
3200 |
2600 |
400 |
200 |
480 |
7.5 |
500 |
200 |
3850*1850*2600 |
৮.০ |
| 110t/4000 |
1100 |
4000 |
3200 |
400 |
200 |
480 |
7.5 |
500 |
200 |
4610*1850*2700 |
10.5 |
| 130t/3200 |
1300 |
3200 |
2600 |
400 |
200 |
480 |
11 |
500 |
200 |
3850*1850*2600 |
9 |
| 130t/4000 |
1300 |
4000 |
3200 |
400 |
200 |
480 |
11 |
500 |
200 |
4610*1850*2700 |
11.5 |
| 170t/3200 |
1700 |
3200 |
2600 |
400 |
200 |
480 |
11 |
500 |
200 |
3900*1900*2600 |
10.5 |
| 170t/4000 |
1700 |
4000 |
3200 |
400 |
200 |
480 |
11 |
500 |
200 |
4650*1900*2700 |
12.5 |
| 200t/3200 |
2000 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*1900*2700 |
12 |
| 200t/4000 |
2000 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4700*1900*2700 |
13 |
| 250t/3200 |
2500 |
3200 |
2600 |
400 |
200 |
480 |
15 |
500 |
200 |
3900*2100*2800 |
14 |
| 250t/4000 |
2500 |
4000 |
3200 |
400 |
200 |
480 |
15 |
500 |
200 |
4650*2100*2850 |
15.5 |
| 320t/3200 |
3200 |
3200 |
2600 |
400 |
200 |
480 |
22 |
500 |
200 |
3930*2110*3200 |
19টি |
| 320t/4000 |
3200 |
4000 |
3200 |
400 |
200 |
480 |
22 |
500 |
200 |
4830*2110*3200 |
22 টন |
| 400t/4000 |
4000 |
4000 |
3200 |
400 |
320 |
600 |
30 |
500 |
200 |
4850*2450*3500 |
28 টন |
| 500t/6000 |
5000 |
6000 |
4900 |
500 |
320 |
600 |
37 |
800 |
200 |
6500*2810*4500 |
42 টন |
| 600t/6000 |
6000 |
6000 |
4900 |
500 |
320 |
600 |
45 |
800 |
200 |
6500*2910*5100 |
50 টন |
| 800t/6000 |
8000 |
6000 |
4720 |
700 |
400 |
600 |
55 |
800 |
200 |
6500*2950*5300 |
75 টন |
মন্তব্য: এই প্যারামিটারটি 2019 সিস্টেমে তৈরি করা হয়েছে।যদি পরামিতিগুলি সময়মতো আপডেট না হয়, অনুগ্রহ করে বুঝতে এবং আমাদের সাথে যোগাযোগ করুন ..
