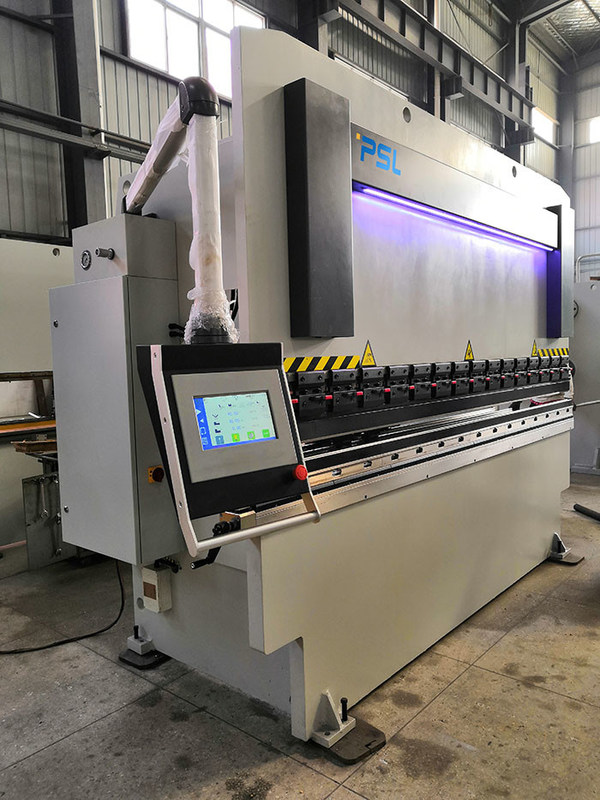

ছোট Cnc হাইড্রোলিক প্রেস ব্রেক NC শীট বেন্ডিং মেশিন 12 ফুট 165 টন

NC শীট নমন মেশিন LVD-YSD শৈলী CNC হাইড্রোলিক প্রেস ব্রেক





  প্রধানবৈশিষ্ট্যএই মেশিনের s:



       PPT(K) seires প্রেস ব্রেক হল একটি ঐতিহ্যবাহী শীট মেটাল নমন মেশিন।এটি দেখতে সহজ, দেখতে সুন্দর, অপারেশনে সুবিধাজনক এবং সামঞ্জস্যের ক্ষেত্রে সহজ।



      একটি সহজ, কার্যকর এবং সুনির্দিষ্ট যান্ত্রিক বাধ্যতামূলক সিঙ্ক্রোনাইজেশন সিস্টেম নিয়ন্ত্রণ গৃহীত হয়, এবং রাম সিঙ্ক্রোনাইজেশন একটি টর্শন শ্যাফ্ট দ্বারা নিয়ন্ত্রিত হয় এবং নমনের সমাপ্তি ডিগ্রী একটি যান্ত্রিক স্টপ দ্বারা উপলব্ধি করা হয়।

      PPTK সংখ্যাসূচক নিয়ন্ত্রণ অপারেশন উপলব্ধি করতে পারে.



      কম খরচে এবং সহজ রক্ষণাবেক্ষণ।



      অসুবিধা হল যে দক্ষতা কম এবং ডিজিটাইজেশনের ডিগ্রি গড়।













প্রেস ব্রেক এর প্রধান কাজ:



1. 1.এই নমন মেশিনগৃহীত হয় LVD প্রযুক্তি থেকে কম্পিউটার সহায়ক ডিজাইন।ফ্রেম, রাম এবং অন্যান্য গুরুত্বপূর্ণ মেশিনিং অংশগুলি ফ্রেমের শক্তি এবং কাঠামোগত যৌক্তিকতা নিশ্চিত করার জন্য ANSYS সসীম উপাদান বিশ্লেষণ সফ্টওয়্যার দ্বারা বিশ্লেষণ করা হয়।







1.2।ফ্রেমটি অবিচ্ছেদ্য ঢালাই কাঠামো গ্রহণ করে, যার ভাল অনমনীয়তা এবং শক্তিশালী স্থায়িত্ব রয়েছে।



1.3।Q235-B স্টিল প্লেটটি দ্বিতীয় পাশের প্রাচীর প্যানেলের চারটি প্রধান অংশ, ওয়ার্কটেবল উল্লম্ব প্লেট এবং স্লাইডিং ব্লকের জন্য ব্যবহৃত হয়।



1.4।নিমজ্জিত আর্ক ওয়েল্ডিং দ্বারা স্বয়ংক্রিয় বাট ঢালাই গৃহীত হয়।ঢালাই করার সময়, ঢালাইয়ের বিকৃতি কমাতে উভয় পাশে ঢালাই উল্টে দিন।ঢালাই আন্ডারকাট, এয়ার হোল, ফাটল এবং অন্যান্য ঢালাই ত্রুটিমুক্ত হতে হবে।



1.5।ফ্রেমটি ঢালাই করার পরে, ঢালাইয়ের চাপ দূর করতে এবং প্রক্রিয়াকৃত অংশগুলির নির্ভুলতা এবং স্থায়িত্ব নিশ্চিত করতে উচ্চ-তাপমাত্রা অ্যানিলিং বার্ধক্য চিকিত্সা প্রক্রিয়া গৃহীত হয়।



1.6।ফ্রেমের মেশিনিং অংশগুলির মেশিনিং নির্ভুলতা নিশ্চিত করতে বড় ফ্লোর বোরিং এবং মিলিং মেশিন এবং গ্যান্ট্রি মেশিনিং সেন্টারের এক-কালীন ক্ল্যাম্পিং মেশিনিং পদ্ধতি গ্রহণ করে।







   2. সিলিন্ডার:

2. 1. সিলিন্ডার ব্লকটি অবিচ্ছিন্নভাবে 45# ইস্পাত দিয়ে নকল করা হয়েছে এবং এতে যথেষ্ট দৃঢ়তা এবং শক্তি রয়েছে।ফরজিং এবং গঠনের পরে, অভ্যন্তরীণ স্ট্রেস ননডেস্ট্রাকটিভ টেস্টিং এবং অ্যানিলিং প্রক্রিয়ার মাধ্যমে নির্মূল করা হবে।



2.2।পিস্টন রড এবং সিলিন্ডার হেড 45# নকল ইস্পাত দিয়ে তৈরি এবং তাদের ভাল ব্যাপক যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করার জন্য নিভিয়ে দেওয়া হয়।



2.3 সিলিন্ডার ব্লকের প্রক্রিয়াকরণ প্রধানত সিএনসি চলন্ত গ্যান্ট্রি মিলিংয়ের উপর সঞ্চালিত হয়।মাত্রিক নির্ভুলতা এবং জ্যামিতিক সহনশীলতা নিশ্চিত করার ভিত্তিতে, পৃষ্ঠের রুক্ষতা Ra0.4 এ পৌঁছাতে পারে।



2.4।পিস্টন রড এবং সিলিন্ডারের মাথা তামা গলানোর প্রক্রিয়া গ্রহণ করে।গলিত তামা হল পিতল, যা গাইড পৃষ্ঠের সমর্থন শক্তি এবং উদ্ভট লোড প্রতিরোধের উন্নতি করে এবং নির্ভরযোগ্য সিলিংয়ের জন্য পূর্বশর্ত তৈরি করে।



2.5।পিস্টন রডের পৃষ্ঠটি উচ্চ-ফ্রিকোয়েন্সি নিভানোর পরে রুক্ষ স্থল, এবং কঠোরতা hrc45 এ পৌঁছাতে পারে, যা পৃষ্ঠের পরিধান প্রতিরোধের উন্নতি করে।ক্রোমিয়াম কলাইয়ের পরে, আবরণের পুরুত্ব 0.08 মিমি পর্যন্ত পৌঁছায়।ক্রোমিয়াম প্লেটিংয়ের পরে, কম্পন গ্রাইন্ডিং এবং পলিশিং এর গোলাকারতা এবং নলাকারতা নিশ্চিত করতে গৃহীত হয় এবং পৃষ্ঠের রুক্ষতা আরও উন্নত হয়।



3. টর্শন বার জোর করেযান্ত্রিকসিঙ্ক্রোনাইজেশন, উচ্চ নির্ভুলতা Y-অক্ষের সাথে স্টপার ব্যালেন্স সীমিত করুন।





   4. হাইড্রোলিক সিস্টেম,

4.1 ইউরোপীয় উন্নত প্রযুক্তি প্রবর্তন করুন এবং সমন্বিত ভালভ ব্লক গ্রহণ করুন।

4.2 জলবাহী সিস্টেমে ওভারলোড ওভারফ্লো সুরক্ষা রয়েছে, যা নিরাপদ এবং নির্ভরযোগ্য।

4.3 তেল পাম্প জাপানের নাচি কোম্পানির উচ্চ-চাপ অভ্যন্তরীণ গিয়ার পাম্প গ্রহণ করে, যা উচ্চ চাপ এবং কম শব্দ সহ্য করতে পারে।

4.4 সিলিং রিংটি জার্মান মার্কেল কোম্পানির তৈরি, ভাল সিলিং কর্মক্ষমতা, নির্ভরযোগ্য অপারেশন এবং দীর্ঘ পরিষেবা জীবন সহ।

4.5 একটি পরিষ্কার এবং স্বজ্ঞাত তেল স্তর উচ্চতা প্রদর্শন আছে.

4.6 হাইড্রোলিক সিস্টেমটি উচ্চ ফিল্টারিং নির্ভুলতার সাথে একটি ফিল্টার দিয়ে সজ্জিত।

4.7 মেশিন টুল রেট লোড অধীনে ক্রমাগত কাজ করতে পারে, এবং জলবাহী সিস্টেম ক্রমাগত স্থিতিশীল.







5.পিছনের গেজ ইস্পাত কাঠামো দ্বারা ঝালাই করা হয় এবং উচ্চ দৃঢ়তা আছে।উচ্চ নির্ভুলতা অপারেশন নিশ্চিত করতে এটি সার্ভো মোটর, বল স্ক্রু এবং লিনিয়ার গাইড দ্বারা চালিত হয়।Bakc-গেজ আঙ্গুলের উচ্চ সমান্তরালতা এবং লিনিয়ার গাইডে দ্রুত সমন্বয় রয়েছে।




6. ম্যানুয়াল টিসক্ষম বিচ্যুতি ক্ষতিপূরণ ডিভাইস,

অবিচ্ছেদ্য সামঞ্জস্যযোগ্য উত্তল ওয়ার্কটেবল পুরো দৈর্ঘ্যের উপর সঠিক বিচ্যুতি ক্ষতিপূরণ পেতে পারে।এটি কার্যকরভাবে স্লাইডার এবং ওয়ার্কটেবলের উল্লম্ব প্লেট দ্বারা সৃষ্ট বিচ্যুতি বিকৃতিকে ক্ষতিপূরণ দেয় এবং একটি আদর্শ নমন ওয়ার্কপিস পেতে পারে।ডিফ্লেকশন ক্ষতিপূরণ ওয়ার্কবেঞ্চ মেশিন টুলের পরিষেবা জীবনের মধ্যে রক্ষণাবেক্ষণ মুক্ত হতে পারে।





7. বিশেষ শীর্ষ টুল পাতলা স্টেইনলেস স্টীল প্লেট নমন জন্য পরিকল্পিত দ্রুত ক্ল্যাম্পিং সঙ্গে লাগানো হয়.

4-ওয়ে ভি-ডাই বিভিন্ন খোলার সাথে

সরঞ্জামের উপাদান: 42CrMo HRC45



8.জরুরী স্টপ সহ ফুট প্যাডেল/সুইচ।



9. সামনের রাম কভার LED বাতি আলোর জন্য।



10.সিএনসিহাইড্রোলিক প্রেস ব্রেক এর জন্য কন্ট্রোলার: Delem DA41T, Estun E300T, EASYCAT TP10s

এই কন্ট্রোলার শুধুমাত্র দুটি সার্ভো অক্ষ-এক্স এবং ওয়াই, এবং ক্রোনিং টেবিল নিয়ন্ত্রণ করতে পারে।

  মাল্টি-ওয়ার্ক-স্টেপ প্রোগ্রামিং ফাংশন একটি স্বয়ংক্রিয় অপারেশন এবং ক্রমাগত পজিশনিং বা মাল্টি-স্টেপ পদ্ধতি অর্জন করতে সক্ষম, সেইসাথে রিয়ার স্টপার এবং গ্লাইডিং ব্লকের অবস্থানের জন্য একটি স্বয়ংক্রিয় নির্ভুলতা সমন্বয়;









প্রধান উপাদান:



ঐচ্ছিক মডেল	প্রস্তুতকারক	মন্তব্য
সিএনসি সিস্টেম	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   ডেলেম	(ঐচ্ছিক) (ঐচ্ছিক)
হাইড্রোলিওক	প্রধান সোলেনয়েড ভালভ	রেক্সরথ প্রথম
সিলিং	সিলিন্ডার	মার্কেল NOK
ব্যাক গেজ	সার্ভো মোটর বল স্ক্রু + লিনিয়ার গাইড	EASTCAT তাইওয়ান
তেল পাম্প	অভ্যন্তরীণ গিয়ার তেল পাম্প	নাচি সানি
প্রধান ক্ষমতা	এসি মোটর সার্ভো মোটর	ওয়ানব্যাং ভেইচি	(ঐচ্ছিক)
কাজের টেবিল	ম্যানুয়াল মুকুট টেবিল মোটর চালিত যান্ত্রিক মুকুট টেবিল	পিএসএল পিএসএল	ঐচ্ছিক
নিরাপত্তা	সামনের দুই পাশে স্টিলের বেড়া ফিরে নিরাপদ সেন্সর সুরক্ষা	পিএসএল	(ঐচ্ছিক)
ফ্রন্ট সাপোর্টিং আর্ম	স্থির সহজ সমর্থন আর্ম সমর্থন অস্ত্র উপর মাউন্টলিনিয়ার গাইড	পিএসএল	(ঐচ্ছিক)
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	380V/50HZ	পিএসএল	কাস্টমাইজড
বৈদ্যুতিক উপাদান	স্নাইডার রিলে, যোগাযোগকারী	স্নাইডার
পাদদেশ সুইচ	কোরিয়ান কাইকুন উল্লম্ব সুইচ	কোরিয়ান কাইকুন
গলা বিভাগ	400 মিমি 400-600 মিমি (ঐচ্ছিক)	পিএসএল





ঐচ্ছিক ফাংশন বা অংশ,



1.সামনের সমর্থকরা ডানদিকে বা বাম দিকে ওয়ার্কটেবল বরাবর রৈখিক গাইডের উপর মসৃণভাবে চলে, এছাড়াও উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে।



2.সার্ভো মোটর (X,Y1,Y2,R,Z1,Z2) সহ আরও অক্ষ নিয়ন্ত্রণ করতে CNC কন্ট্রোলার SNC53



3. মোটর চালিত যান্ত্রিক ক্রাউনিং টেবিল (প্রতিফলন ক্ষতিপূরণ) CNC কন্ট্রোলার দ্বারা সামঞ্জস্য করা হয়েছে.



4.আঙ্গুলগুলিকে সহজে সরাতে ডাবল লিনিয়ার গাইড সহ ব্যাক-গেজ বিম (Z1,Z2)।



5. ম্যানুয়াল বা সার্ভো ড্রাইভিং ব্যাক-গেজ আঙ্গুলগুলি উপরে/নিচে (আর-অক্ষ)।



5. শক্তি এবং শক্তি খরচ বাঁচাতে servo মোটর প্রধান মোটর আপডেট.



6.লেজার নিরাপত্তা রক্ষাকারী.



7. গভীরতা গলা 500 মিমি বা তার বেশি পর্যন্ত হতে পারে।



8. জলবাহী সিস্টেমের জন্য কুলিং চিলার

























PPT(K) সিরিজের প্রধান পরামিতি।





নাম মডেল	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
নামমাত্র চাপ kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
ভাঁজযোগ্য বোর্ড প্রস্থ মিমি	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
কলামের ব্যবধান মিমি	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
স্লাইডার স্ট্রোক মিমি	100	100	100	100	100	100	100	130	130	130	130	130	150	150
স্লাইডার সমন্বয় দূরত্ব মিমি	80	80	80	80	80	80	80	110	110	110	110	110	120	120
স্লাইডার এবং টেবিলের মধ্যে দূরত্ব মিমি	300	300	300	300	300	300	300	310	310	310	310	310	350	350
গলা গভীরতা মিমি	200	200	200	200	200	200	200	200	200	200	200	200	250	250
ওয়ার্কটেবল প্রস্থ মিমি	140	140	140	140	140	140	140	180	180	180	180	180	180	180
ড্রাইভিং গতি মিমি/সেকেন্ড	100	100	100	78	100	100	100	100	100	100	100	100	100	100
কাজের গতি মিমি/সেকেন্ড	10	10	10	7	7	7	7	8	8	8	8	8	8	8
রিটার্ন গতি মিমি/সেকেন্ড	90	90	90	80	৮৮	৮৮	৮৮	60	60	60	60	60	68	68
মোটর শক্তি কিলোওয়াট	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
মেশিন টুলের নেট ওজন কেজি	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
পিছনের ব্লক ব্যবধান মিমি	400	400	400	400	600	600	600	600	600	600	600	600	600	600
জ্বালানী ট্যাংক ভলিউম এল	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
সামগ্রিক আকার দৈর্ঘ্য মিমি	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
মাত্রা মিমি	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
চেহারা আকার উচ্চ মিমি	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
