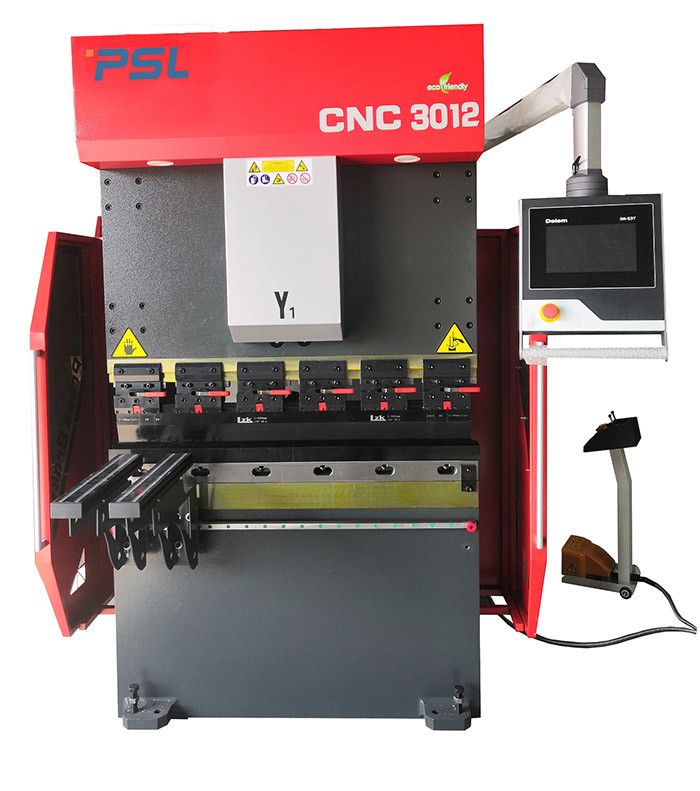

মাল্টি অ্যাক্সিস 30 টন মিনি সিএনসি ইলেক্ট্রো-হাইড্রোলিক সার্ভো প্রেস ব্রেক বেন্ডিং মেশিন

মাল্টি অক্ষ CNC শীট মেটাল ফ্যাব্রিকেটিং ইলেক্ট্রো-হাইড্রোলিক প্রেস ব্রেক



মেশিনের মূলনীতি এবং বৈশিষ্ট্য:



1, প্রেস ব্রেক এর গঠন:
1) সম্পূর্ণ ইস্পাত-ঢালাই কাঠামো;left এবং ডান ঘর, কাজের টেবিল এবং সিলিন্ডার বেস একটি সম্পূর্ণ ফ্রেমে ঢালাই করা হয়.

2) ঢালাইয়ের পরে, টেম্পারিংয়ের মাধ্যমে অভ্যন্তরীণ চাপ দূর হয়, তাই পুরো ইস্পাত শক্তিশালী এবং স্থিতিশীলতা ভাল।
2) মেশিনের নির্ভরযোগ্যতা এবং নির্ভুলতা নিশ্চিত করতে ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার।



2, হাইড্রোলিক সিস্টেম:
1) ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম থেকে আমদানি করারেক্সরথ জার্মানি;
2) পাইপলাইন ইনস্টলেশন হ্রাস;
3) কাজের স্থিতিশীলতা এবং আরও ভাল চেহারা নিশ্চিত করুন।



3, প্রধান তেল সিলিন্ডার:
1) বন্ধ লুপ নিয়ন্ত্রণ মোড: জার্মানি ইলেক্ট্রো-হাইড্রোলিক সার্ভো ভালভ এবং আমদানি করা গ্রেটিং শাসক;

2)উচ্চ তরঙ্গজলবাহী নিয়ন্ত্রণ প্রযুক্তি, দ্রুত, আরো দক্ষ এবং সঠিক।
3) ঐতিহ্যগত যান্ত্রিক স্টপ নমন মেশিন থেকে সম্পূর্ণ ভিন্ন;
4) গ্লাইড অবস্থান এবং নমন উচ্চ নির্ভুলতা;
5) সঠিক এবং স্থিতিশীল অপারেশন



4, ব্যাক গেজ:
1) উচ্চ মানের বল স্ক্রু এবং রৈখিক গাইড স্টপিং নির্ভুলতা নিশ্চিত করতে।
2) গ্রাহকের প্রয়োজন অনুযায়ী আরও কার্যকরী মাল্টি-অক্ষ ব্লকিং উপলব্ধ।

৩)ব্যাক গেজ বিমে ইনস্টল করা লিনিয়ার গাইডে মাউন্ট করা স্ট্যান্ডার্ড 2 আঙ্গুলের সেট, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাইস আপনার পছন্দের জন্য উপলব্ধ।



5, শরীরের দুই দিক:
1) সি আকৃতির প্লেট উভয় পাশে লাগানো হয়;
2) উচ্চ নির্ভুলতা গ্রেটিং শাসক C আকৃতির প্লেটে রয়েছে;
3) নমন প্রক্রিয়া চলাকালীন মেশিন বডির বিকৃতি থেকে উদ্ভূত নমন নির্ভুলতার উপর প্রভাবগুলি এড়িয়ে চলুন।



6, CNC কন্ট্রোলার:

1) সমস্ত ক্রিয়া (X,R,Z অক্ষ চলমান) এররিয়ার স্টপারসিএনসি সিস্টেম দ্বারা;

2) রামের স্ট্রোক সিএনসি সিস্টেম দ্বারা নিয়ন্ত্রিত হয়

3) জলবাহী সিস্টেম প্রবাহিত এবং চাপ CNC সিস্টেম দ্বারা নিয়ন্ত্রিত হয়

4) বিচ্যুতি ক্ষতিপূরণ সমন্বয় CNC সিস্টেম দ্বারা নিয়ন্ত্রিত হয়

5) সমস্ত অপারেশন সুবিধাজনক এবং দ্রুত।









মৌলিক কনফিগারেশন:





না	নাম	মডেল/উৎপাদন
1	সিএনসি সিস্টেম	হল্যান্ড ডেলেম DA53T, DA58T, DA66T কন্ট্রোলার ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	ইলেক্ট্রিকস	ফ্রান্স স্নাইডার ইলেকট্রিক্স
3	ব্যাক-গেজ	বল স্ক্রু + লিনিয়ার গাইড;রৈখিক গাইডে চলন্ত আঙুলের 2 সেট
4	মুল মটর	সিমেন্স এসি মোটর
5	সার্ভো মোটর	নানজিং এস্টুন
6	সার্ভো ড্রাইভার	নানজিং এস্টুন
7	প্যাডেল সুইচ	কাকন, দক্ষিণ কোরিয়া
8	সিলিং রিং	BAUSER এবং Busak+Shamban, Germany

9	হাইড্রোলিওক	রেক্সরথ, জার্মানি
10	তেল পাম্প	জার্মানি উচ্চ কর্মক্ষমতা এবং কম আওয়াজ অভ্যন্তরীণ গিয়ার পাম্প তেল পাম্প
11	তেল টিউব সংযোগকারী	জার্মানি EMB
12	শীর্ষ টুল এবং ভি-ডাই	স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ভি ডাই
13	ব্যাক-গেজ	তাইওয়ান হিউইন বল স্ক্রু এবং লিনিয়ার গাইড রেল
14	তেল সিলিন্ডার	চীন তাইফেং
15	ফাস্ট ক্ল্যাম্পিং	চাইনিজ ব্র্যান্ড
16	বিচ্যুতি ক্ষতিপূরণ	যান্ত্রিক ক্ষতিপূরণ/মুকুট টেবিল

17	ঝাঁঝরি শাসক	ইতালি জিআইভিআই
18	স্ট্যান্ডার্ড অক্ষ	4 +1(Y1, Y2, X,R,+V )





প্রধান অংশ পরিচিতি:



-- CNC কন্ট্রোলার:



 -- জার্মানি রেক্সরথ হাইড্রোলিক সিস্টেম:











-- জার্মানি ইএমবি জয়েন্টস

সূক্ষ্ম আকৃতি

সূক্ষ্ম নিবিড়তা

বড় প্রবাহিত

নিম্ন চাপ ক্ষতি

তেল ফুটো নেই।











-- জিআইভিআই সেন্সর রুলার

CNC প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,

রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমের প্রতিক্রিয়া হতে পারে,

তারপর CNC কন্ট্রোলার DA58T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভের

, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।









-- যান্ত্রিক মুকুট/ক্ষতিপূরণ টেবিল

• স্থানীয় বিচ্যুতি ক্ষতিপূরণ প্রক্রিয়া একটি যান্ত্রিক হস্তক্ষেপ টেবিল ক্ষতিপূরণ কাঠামো ব্যবহার করে।CNC নিয়ামক স্বয়ংক্রিয় গণনা নিয়ন্ত্রণ.
• প্রতিটি গোষ্ঠীতে বিভিন্ন ঢাল সহ ত্রিমাত্রিক বাঁকা পৃষ্ঠের কয়েকটি গ্রুপ রয়েছে।ক্ষতিপূরণ বক্ররেখা স্লাইড প্লেটের বিকৃতি বক্ররেখার কাছাকাছি, যা নমন মেশিনের মেশিনিং নির্ভুলতাকে ব্যাপকভাবে উন্নত করে।









-- ব্যাকগেজ সিস্টেম

● X অক্ষ বল স্ক্রু মাধ্যমে সার্ভো মোটর দ্বারা চালিত

● R অক্ষ বল স্ক্রু বা মাধ্যমে সার্ভো মোটর দ্বারা চালিতআলনা এবং পালক

● তাইওয়ান HIWIN বল স্ক্রু এবং লাইনার গাইড

● সমস্ত ড্রাইভ সার্ভো মোটর

  ● হাতের আঙ্গুলের অবস্থান সামঞ্জস্য করা

● Z1, Z2 অক্ষ ভাল মাধ্যমে সার্ভো মোটর দ্বারা চালিতর্যাক এবং পিনিয়ন (ঐচ্ছিক)









  -- দ্রুত এবং সহজে টপ টুল ঠিক করতে দ্রুত ক্ল্যাম্পিং









-- মেশিনে স্ট্যান্ডার্ড টপ টুল এবং ডাবল ভি-ডাই (আমাদা স্টাইল)

উপকরণ: 42CrMo

সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.

একক বা ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)









-- জার্মানি BAUSER এবং Busak+Shamban সীল

দৃঢ় বিরোধী এক্সট্রুশন ক্ষমতা ফাঁক

সীল পাকানো বা উল্টানো হবে না

ভাল পরিধান প্রতিরোধের এবং সহজ সমাবেশ

ভাল লিকপ্রুফ







  --নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম

• বৈদ্যুতিক উপাদান (রিলে, যোগাযোগকারী) ফ্রান্স স্নাইডার
• গ্যারান্টি দিতে ডাস্টপ্রুফ ক্যাবিনেট গ্রেড IP54উচ্চ মানের বৈদ্যুতিক সিস্টেম
• খোলা দরজা এবং পাওয়ার বন্ধ ফাংশন
• এক্স, আর, জেড অক্ষে উচ্চ মানের Estun সার্ভো মোটর ড্রাইভার।
