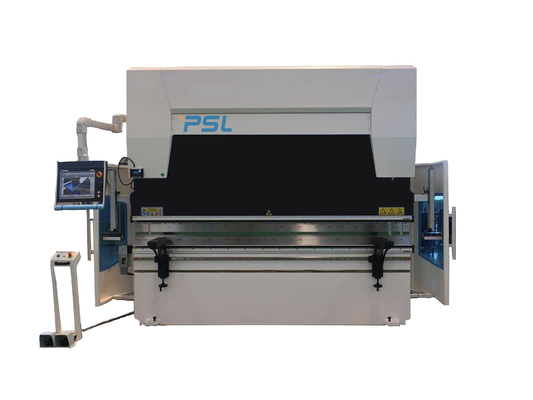

DELEM DA66T Da 65 CNC হাইড্রোলিক প্রেস ব্রেক ক্যাবল ট্রে বেন্ডিং মেশিন 63 টন 2500 মিমি

অটো শীট মেটাল নমন CNC ইলেক্ট্রো-হাইড্রোলিক প্রেস ব্রেক সার্ভো প্রধান মোটর



আবেদন পরিচিতি,

এই CNC প্রেস ব্রেকটি বিভিন্ন জ্যামিতিক ক্রস-সেকশন আকারের ওয়ার্কপিসগুলিতে ধাতব শীট বাঁকানোর জন্য সরঞ্জামগুলি (স্ট্যান্ডার্ড বা বিশেষ সরঞ্জাম) ব্যবহার করে।

এটি একটি শীট মেটাল তৈরির মেশিন যা কোল্ড রোলিং শীট মেটাল প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে।

এটি শীট মেটাল নমন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যেমন অটোমোবাইল, বিমান উত্পাদন, হালকা শিল্প, জাহাজ নির্মাণ, ধারক, লিফট, রেলওয়ে যানবাহন এবং অন্যান্য শিল্পে।

এই CNC নমন মেশিন আপনাকে নমন প্রক্রিয়া সহজ করতে এবং নমন দক্ষতা ব্যাপকভাবে উন্নত করতে সাহায্য করে।





মেশিনের মূলনীতি এবং বৈশিষ্ট্য:



1, প্রেস ব্রেক এর গঠন:
1) সম্পূর্ণ ইস্পাত-ঢালাই কাঠামো;left এবং ডান ঘর, কাজের টেবিল এবং সিলিন্ডার বেস একটি সম্পূর্ণ ফ্রেমে ঢালাই করা হয়.

2) ঢালাইয়ের পরে, টেম্পারিংয়ের মাধ্যমে অভ্যন্তরীণ চাপ দূর হয়, তাই পুরো ইস্পাত শক্তিশালী এবং স্থিতিশীলতা ভাল।
2) মেশিনের নির্ভরযোগ্যতা এবং নির্ভুলতা নিশ্চিত করতে ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার।



2, হাইড্রোলিক সিস্টেম:
1) ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম থেকে আমদানি করা হয়েছেরেক্সরথ জার্মানি;
2) পাইপলাইন ইনস্টলেশন হ্রাস;
3) কাজের স্থিতিশীলতা এবং আরও ভাল চেহারা নিশ্চিত করুন।





3, প্রধান তেল সিলিন্ডার:
1) ক্লোজড লুপ কন্ট্রোল মোড: জার্মানি ইলেক্ট্রো-হাইড্রোলিক সার্ভো ভালভ এবং আমদানি করা গ্রেটিং রুলার;

2)উচ্চ তরঙ্গজলবাহী নিয়ন্ত্রণ প্রযুক্তি, দ্রুত, আরো দক্ষ এবং সঠিক।
3) ঐতিহ্যগত যান্ত্রিক স্টপ নমন মেশিন থেকে সম্পূর্ণ ভিন্ন;
4) গ্লাইড অবস্থান এবং নমন উচ্চ নির্ভুলতা;
5) সঠিক এবং স্থিতিশীল অপারেশন





4, যান্ত্রিক ক্রাউনিং/ক্ষতিপূরণ টেবিল



1) স্থানীয় বিচ্যুতি ক্ষতিপূরণ প্রক্রিয়া একটি যান্ত্রিক হস্তক্ষেপ টেবিল ক্ষতিপূরণ কাঠামো ব্যবহার করে।CNC নিয়ামক স্বয়ংক্রিয় গণনা নিয়ন্ত্রণ.

2) প্রতিটি গোষ্ঠীতে বিভিন্ন ঢাল সহ ত্রিমাত্রিক বাঁকা পৃষ্ঠের কয়েকটি গ্রুপ রয়েছে।ক্ষতিপূরণ বক্ররেখা স্লাইড প্লেটের বিকৃতি বক্ররেখার কাছাকাছি, যা নমন মেশিনের মেশিনিং নির্ভুলতাকে ব্যাপকভাবে উন্নত করে।









5, ব্যাক গেজ সিস্টেম:
1) উচ্চ মানের বল স্ক্রু এবং রৈখিক গাইড স্টপিং নির্ভুলতা নিশ্চিত করতে।
2) গ্রাহকের প্রয়োজন অনুযায়ী আরও কার্যকরী মাল্টি-অক্ষ ব্লকিং উপলব্ধ।

৩)ব্যাক গেজ বিমে ইনস্টল করা লিনিয়ার গাইডে মাউন্ট করা স্ট্যান্ডার্ড 2 আঙ্গুলের সেট, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাইস আপনার পছন্দের জন্য উপলব্ধ।





6, শরীরের দুই দিক:
1) সি আকৃতির প্লেট উভয় পাশে লাগানো হয়;
2) উচ্চ নির্ভুলতা গ্রেটিং শাসক সি আকৃতির প্লেটে রয়েছে;
3) নমন প্রক্রিয়া চলাকালীন মেশিন বডির বিকৃতি থেকে উদ্ভূত নমন নির্ভুলতার প্রভাবগুলি এড়িয়ে চলুন।



7, CNC কন্ট্রোলার Delem সিরিজ:

1) সমস্ত ক্রিয়া (X,R অক্ষ চলমান) এরপিছনের স্টপার;

2) রামের স্ট্রোক (Y1,Y2 অক্ষ)

3) জলবাহী সিস্টেম প্রবাহিত এবং চাপ

4) বিচ্যুতি ক্ষতিপূরণ সমন্বয়

৫)গ্রাহক ভিন্ন ব্যাকগেজ ফর্ম চয়ন করতে পারেন

X+R;(DA53T,DA58T)

X+R+Z1+Z2;(DA-66T, DA-69T ব্যবহার করে)

X+X(ডেল্টা)+R+Z1+Z2;(DA-66T, DA-69T ব্যবহার করে)

X1+X2+R1+R2+Z1+Z2।(DA-66T, DA-69T ব্যবহার করে)।

 X1+X2+R1+R2+Z1+Z2+Z3+Z4।(DA-66T, DA-69T ব্যবহার করে)।







8, GIVI সেন্সর রুলার

1) CNC প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,

2) রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমে প্রতিক্রিয়া হতে পারে,

3) তারপর CNC কন্ট্রোলার DA58T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভের

, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।





9, দ্রুত এবং সহজে শীর্ষ টুল ঠিক করতে দ্রুত ক্ল্যাম্পিং







10. মেশিনে স্ট্যান্ডার্ড টপ টুল এবং ডাবল ভি-ডাই (আমাদা স্টাইল)

কাঁচামাল: 42CrMo

   একক বা ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)

সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.









11, জার্মানি BAUSER এবং Busak+Shamban সীল

দৃঢ় বিরোধী এক্সট্রুশন ক্ষমতা ফাঁক

সীল পাকানো বা উল্টানো হবে না

ভাল পরিধান প্রতিরোধের এবং সহজ সমাবেশ

ভাল লিকপ্রুফ







12,নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম

• বৈদ্যুতিক উপাদান (রিলে, যোগাযোগকারী) ফ্রান্স স্নাইডার
• উচ্চ মানের বৈদ্যুতিক সিস্টেমের গ্যারান্টি দিতে ডাস্টপ্রুফ ক্যাবিনেট গ্রেড IP54
• খোলা দরজা এবং পাওয়ার বন্ধ ফাংশন
• এক্স, আর, জেড অক্ষে উচ্চ মানের Estun সার্ভো মোটর ড্রাইভার।
• শক্তি এবং পাওয়ার খরচ বাঁচাতে সার্ভো প্রধান মোটর।









মৌলিক কনফিগারেশন:





না	নাম	মডেল/উৎপাদন
1	সিএনসি সিস্টেম	হল্যান্ড ডেলেম DA53T, DA58T, DA66T কন্ট্রোলার ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	ইলেক্ট্রিকস	ফ্রান্স স্নাইডার ইলেকট্রিক্স
3	ব্যাক-গেজ	বল স্ক্রু + লিনিয়ার গাইড;রৈখিক গাইডে চলন্ত আঙুলের 2 সেট
4	মুল মটর	সিমেন্স এসি মোটর
5	সার্ভো মোটর	নানজিং এস্তুন
6	সার্ভো ড্রাইভার	নানজিং এস্তুন
7	প্যাডেল সুইচ	কাকন, দক্ষিণ কোরিয়া
8	সিলিং রিং	BAUSER এবং Busak+Shamban, Germany

9	জলবাহী সিস্টেম	রেক্সরথ, জার্মানি
10	তেল পাম্প	জার্মানি উচ্চ কর্মক্ষমতা এবং কম আওয়াজ অভ্যন্তরীণ গিয়ার পাম্প তেল পাম্প
11	তেল টিউব সংযোগকারী	জার্মানি EMB
12	শীর্ষ টুল এবং ভি-ডাই	স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ভি ডাই
13	ব্যাক-গেজ	তাইওয়ান হিউইন বল স্ক্রু এবং লিনিয়ার গাইড রেল
14	তেল সিলিন্ডার	চীন তাইফেং
15	ফাস্ট ক্ল্যাম্পিং	চাইনিজ ব্র্যান্ড
16	বিচ্যুতি ক্ষতিপূরণ	যান্ত্রিক ক্ষতিপূরণ/মুকুট টেবিল

17	ঝাঁঝরি শাসক	ইতালি জিআইভিআই
18	স্ট্যান্ডার্ড অক্ষ	4 +1(Y1, Y2, X,R,+V )
