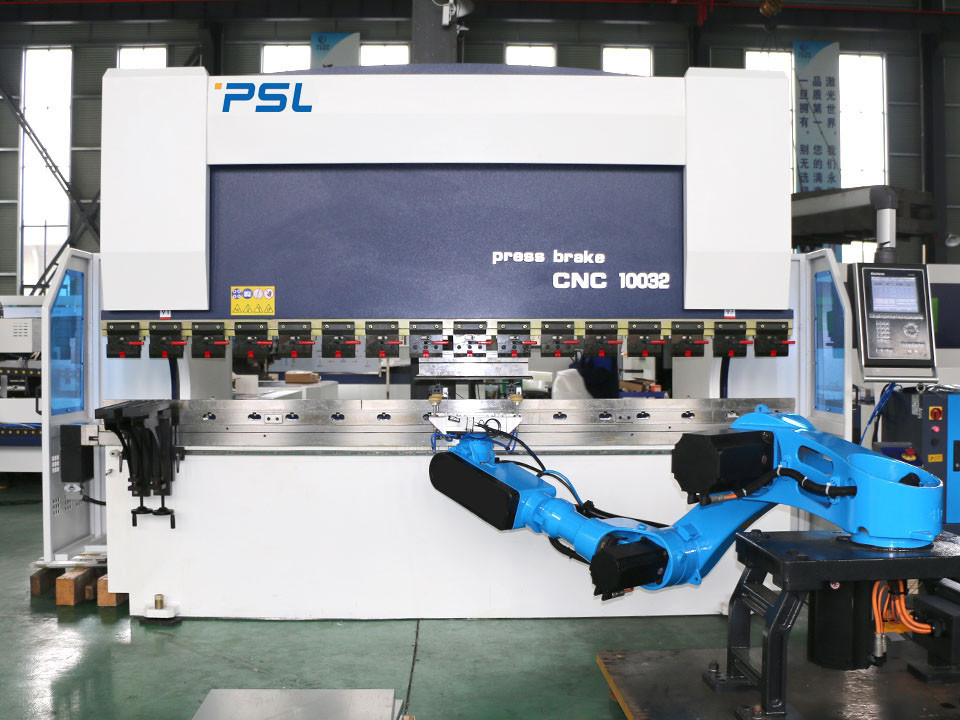

রোবট স্বয়ংক্রিয় নমন সহ বৈদ্যুতিক-হাইড্রোলিক সার্ভো CNC প্রেস ব্রেক
আবেদন পরিচিতি,
এই সিএনসি মেশিনটি একটি সিএনসি প্রেস ব্রেক, একটি রোবট, একটি ফিডিং সিস্টেম, একটি গ্রিপার সিস্টেম এবং ব্যাক গিয়ারের জন্য একটি স্বয়ংক্রিয় প্রান্তিককরণ সিস্টেমের সমন্বয়ে গঠিত।বাঁকানো রোবট জনশক্তি বাঁচাতে পারে, কম ব্যবহারের মান থাকতে পারে, ওয়ার্কপিস বাঁকানোর সামঞ্জস্য নিশ্চিত করতে পারে এবং কর্পোরেট ইমেজ এবং প্রতিযোগিতার উচ্চ স্তরে উন্নতি করতে সহায়তা করে।
প্রেস ব্রেক এবং নমন রোবটগুলি শীট মেটাল প্রক্রিয়াকরণে অপরিহার্য সরঞ্জাম এবং বিভিন্ন শীট মেটাল প্রক্রিয়াকরণ শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যেমন বিমান, জাহাজ, অটোমোবাইল, ইলেকট্রনিক সরঞ্জাম, উপকরণ এবং চিকিৎসা সরঞ্জাম এবং অন্যান্য শীট মেটাল শিল্পে।
মেশিনের মূলনীতি এবং বৈশিষ্ট্য:
1. CNC ইলেক্ট্রো-হাইড্রোলিক সার্ভো মোটর + পাম্প CNC প্রেস ব্রেক হল দুটি সার্ভো প্রধান মোটর যা রাম আপ/ডাউনকে সিঙ্ক্রোনাস নিয়ন্ত্রণ করতে 2 ওয়ে পাম্প চালায়।
2. সুবিন্যস্ত নকশা, উচ্চ গতি, উচ্চ নির্ভুলতা, উচ্চ অনমনীয়তা, এবং স্থিরভাবে কর্মক্ষমতা সহ CNC নমন মেশিন।
3. ভাল বিরোধী-নক ফ্রেম (ঝালাই-ইস্পাত প্লেট নির্মাণ), পুরো ফ্রেমটি টেম্পারিং করা হয়েছে, পরিবর্তন হ্রাস করা হয়েছে, বড় CNC ব্রোইং এবং মিলিং মেশিন ব্যবহার করে, এক সময়ে প্রক্রিয়া, উচ্চ-নির্ভুলতা নিশ্চিত করুন।
4. যান্ত্রিক (জলবাহী) মুকুট ক্ষতিপূরণ ডিভাইস সজ্জিত করা হয়.
5. ব্যাকগেজ ডিজিটাল সার্ভো মোটর দ্বারা চালিত হয়, বল স্ক্রু দিয়ে সরানো হয়, রৈখিক গাইড দ্বারা পরিচালিত হয়। উচ্চ নির্ভুলতা।
মাল্টি ব্যাকগেজ অক্ষ উপলব্ধ ইস্পাত জোড় মেশিন ফ্রেম ধ্রুবক নির্ভুলতা CNC কন্ট্রোলার সঙ্গে annealing চিকিত্সা পায়.
6. পাম্প, ভালভ, সীল, বৈদ্যুতিক, সার্ভো ইউনিট এবং CNC সিস্টেম হিসাবে গুরুত্বপূর্ণ উপাদানগুলিতে আন্তর্জাতিক বিখ্যাত ব্র্যান্ড ব্যবহার করা।
7. উচ্চ নির্বাহী বাহিনী, উচ্চ মান এবং উচ্চ পেশাদার মেশিন দল একত্রিত.
8. পাওয়ার সুরক্ষা নকশা, হালকা পর্দা সুরক্ষা সহ, খোলা দরজা পাওয়ার-বন্ধ ফাংশন, অপারেটিং করার সময় আরও সুরক্ষা।
9. ফ্যাশন আউটলুক, সূক্ষ্ম, এবং সুন্দর, মেশিনগুলি কম্প্যাক্ট ডিজাইন, ছোট মেঝে স্থান, সহজ অপারেশন।
10. টপ টুল এবং ভি ডাই এবং প্রতিস্থাপনযোগ্য ক্রোনিং ওয়ার্কটেবল, ফোরজিং এবং নির্ভুলতা গ্রাইন্ডিং, বোল্ট ফিক্সিং।
11. রোবট, চোষা ফ্রেম, উপকরণ প্ল্যাটফর্ম, পজিশনিং প্ল্যাটফর্ম, ইত্যাদি সহ রোবট বেন্ডিং ডিভাইসের সম্পূর্ণ সেট...
প্রোগ্রামের বিবরণ (অপারেশন পদক্ষেপ):
অপারেটর স্টার্ট বোতাম টিপে →
রোবট উপরের উপাদান প্লেট থেকে উপাদান নেয় এবং এটি মাধ্যাকর্ষণ কেন্দ্রীভূত প্ল্যাটফর্ম → এ রাখে
অবস্থান নির্ধারণের পরে, রোবটটি নমন মেশিনে বাঁকানোর জন্য উপাদান নেয় এবং উভয় দিকের ফ্ল্যাঞ্জিং বৈশিষ্ট্যগুলিকে বাঁকিয়ে দেয় →
বাঁকানোর পরে, রোবট ওয়ার্কপিসটিকে ভঙ্গি রূপান্তর ফ্রেমে রাখে এবং ভঙ্গি পরিবর্তন করে →
ভঙ্গি পরিবর্তন করার পরে, রোবট ওয়ার্কপিসটি ধরে গুজনেক গ্রুভ বৈশিষ্ট্য বাঁকিয়ে নেয় →
বাঁকানোর পরে, রোবট ওয়ার্কপিসটিকে নীচের উপাদানের প্লেটে রাখে →
বাঁক সম্পূর্ণ করুন
রোবট নমন কাজের প্রয়োজনীয়তা:
রোবটের একক অংশের নমনের সময় প্রায়: মিনিট/পিসি;(24 ঘন্টার মধ্যে)
রোবট নমন সময়ের অনুমান:
রোবট একক ওয়ার্কপিস নমন কাজ: এস সম্পর্কে।
প্রধান অংশ পরিচিতি:
-- CNC কন্ট্রোলার DELEM DA53T:
-- রেক্সরথ সার্ভো হাইড্রোলিক সিস্টেম:
-- জিআইভিআই গ্রেটিং রুলার
সিএনসি প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,
রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমের প্রতিক্রিয়া হতে পারে,
তারপর CNC কন্ট্রোলার DA66T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভের
, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।
-- যান্ত্রিক মুকুট/ক্ষতিপূরণ টেবিল
- স্থানীয় বিচ্যুতি ক্ষতিপূরণ প্রক্রিয়া একটি যান্ত্রিক হস্তক্ষেপ টেবিল ক্ষতিপূরণ কাঠামো ব্যবহার করে।CNC নিয়ামক স্বয়ংক্রিয় গণনা নিয়ন্ত্রণ.
-- ব্যাকগেজ স্টপার,
● X অক্ষ সার্ভো মোটর দ্বারা চালিত
● R অক্ষ সার্ভো মোটর দ্বারা চালিত
● Z1, Z2 অক্ষ (আঙুল 1 এবং 2) সার্ভো মোটর দ্বারা চালিত(ঐচ্ছিক)
● Z3,Z4 অক্ষগুলি বাঁকানোর সময় স্টিল প্লেট ফলো-আপ সমর্থন করতে সার্ভো মোটর দ্বারা চালিত হয় (ঐচ্ছিক)
● সমস্ত অক্ষ সার্ভো মোটর দ্বারা চালিত
-- দ্রুত এবং সহজে টপ টুল ঠিক করতে দ্রুত ক্ল্যাম্পিং
-- মেশিনে স্ট্যান্ডার্ড টপ টুল এবং ডাবল ভি-ডাই (আমাদা স্টাইল)
উপকরণ: 42CrMo
সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.
একক বা ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)
-- জার্মানি BAUSER এবং Busak+Shamban সিলিন্ডার সিল
--নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম
- বৈদ্যুতিক উপাদান (রিলে, যোগাযোগকারী) ফ্রান্স স্নাইডার
- গ্যারান্টি দিতে ডাস্টপ্রুফ ক্যাবিনেট গ্রেড IP54উচ্চ মানের বৈদ্যুতিক সিস্টেম
- খোলা দরজা এবং পাওয়ার বন্ধ ফাংশন
- উচ্চ মানের Estun সার্ভো মোটর ড্রাইভার
