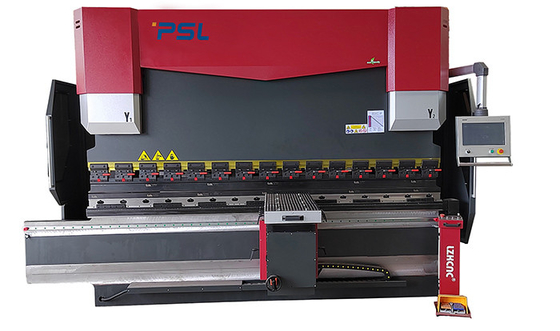

9 অক্ষ Cnc হাইড্রোলিক প্রেস ব্রেক মেশিন স্বয়ংক্রিয় ফ্রন্ট সাপোর্টিং প্লেট নমন মেশিন

শীট মেটাল প্রক্রিয়াকরণের জন্য নতুন ডিজাইনের সিএনসি প্রেস ব্রেক এবং নমন মেশিন





সিএনসি প্রেস ব্রেক প্রয়োগের ভূমিকা,







সিএনসি প্রেস ব্রেক এর মূলনীতি এবং বৈশিষ্ট্য:





1, CNC প্রেস ব্রেক এর গঠন:
1) সম্পূর্ণ ইস্পাত-ঢালাই কাঠামো;left এবং ডান ঘর, কাজের টেবিল এবং সিলিন্ডার বেস একটি সম্পূর্ণ ফ্রেমে ঢালাই করা হয়.

2) ঢালাই করার পরে, অভ্যন্তরীণ চাপ টেম্পারিং দ্বারা নির্মূল করা হয়, তাই পুরো ইস্পাত শক্তিশালী এবং স্থিতিশীল।
2) ANSYS সীমিত উপাদান বিশ্লেষণ সফ্টওয়্যার মেশিন ফ্রেমের নির্ভরযোগ্যতা এবং শক্তি এবং নমন নির্ভুলতা নিশ্চিত করতে।



2, নিয়ন্ত্রণ করতে CNC সিস্টেম:

1) সমস্ত ক্রিয়া (X,R,Z অক্ষ চলমান) এরব্যাক-গেজ স্টপার;

2) রামের স্ট্রোক নিয়ন্ত্রিত হয়

3) হাইড্রোলিক সিস্টেম দুটি হাইড্রোলিক সার্ভো ইউনিটে প্রবাহিত এবং চাপ

4) বিচ্যুতি ক্ষতিপূরণ সমন্বয়





3, হাইড্রোলিক সিস্টেম:
1) ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম থেকে আমদানি করারেক্সরথ জার্মানি;
2) সার্ভো প্রধান মোটর+পাম্প+ভালভ বোর্ড সহ দুটি তেলের ট্যাঙ্ক যা দুটি সাইড সিলিন্ডার আলাদাভাবে চালায়;

3) পাইপলাইন ইনস্টলেশন হ্রাস, কম তেল ব্যবহার করা হয় এবং তেল তাপমাত্রা কম দীর্ঘ সময়;
4) কাজের স্থিতিশীলতা এবং আরও ভাল চেহারা নিশ্চিত করুন।



4, দুটি প্রধান তেল সিলিন্ডার:
1) বন্ধ লুপ নিয়ন্ত্রণ মোড: জার্মানি সার্ভো ভালভ বোর্ড এবং আমদানি করা গ্রেটিং শাসক;

2)উচ্চ তরঙ্গজলবাহী নিয়ন্ত্রণ প্রযুক্তি, দ্রুত, আরো দক্ষ এবং সঠিক।
3) ঐতিহ্যগত যান্ত্রিক স্টপ নমন মেশিন থেকে সম্পূর্ণ ভিন্ন;
4) গ্লাইড অবস্থান এবং নমন উচ্চ নির্ভুলতা;


5, ব্যাক গেজ স্টপার:
1) উচ্চ মানের বল স্ক্রু এবং রৈখিক গাইড স্টপিং নির্ভুলতা নিশ্চিত করতে।
2) গ্রাহকের প্রয়োজন অনুযায়ী আরও কার্যকরী মাল্টি-অক্ষ ব্লকিং উপলব্ধ।

৩)ব্যাক গেজ বিমে ইনস্টল করা লিনিয়ার গাইডে মাউন্ট করা স্ট্যান্ডার্ড 2 আঙ্গুলের সেট, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাইস আপনার পছন্দের জন্য উপলব্ধ।



6, সামনের নিচের আর্ম:

1) সার্ভো মোটরগুলি সাপোর্টিং আর্মকে বাঁকানো প্লেটের উপর এবং নিচের দিকে চালনা করে।

2) শ্রমিকদের বাঁচাতে এবং দুর্ঘটনা এড়াতে বড় আকারের প্লেট নমনের জন্য বিশেষ।



7, শরীরের দুই দিক:
1) সি আকৃতির প্লেট উভয় পাশে লাগানো হয়;
2) উচ্চ নির্ভুলতা গ্রেটিং শাসক সি আকৃতির প্লেট এবং রাম এর মধ্যে স্থির করা হয়েছে;
3) নমনের সময় মেশিন বডির বিকৃতি থেকে উদ্ভূত নমনের নির্ভুলতার উপর প্রভাবগুলি এড়িয়ে চলুন।









প্রধান অংশ পরিচিতি:



-- CNC কন্ট্রোলার DELEM DA53T:









-- জিআইভিআই গ্রেটিং রুলার

CNC প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,

রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমের প্রতিক্রিয়া হতে পারে,

তারপর CNC কন্ট্রোলার DA66T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভের

, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।









-- যান্ত্রিক মুকুট/ক্ষতিপূরণ টেবিল

• স্থানীয় বিচ্যুতি ক্ষতিপূরণ প্রক্রিয়া একটি যান্ত্রিক হস্তক্ষেপ টেবিল ক্ষতিপূরণ কাঠামো ব্যবহার করে।CNC নিয়ামক স্বয়ংক্রিয় গণনা নিয়ন্ত্রণ.









-- ব্যাকগেজ স্টপার,

● X অক্ষ সার্ভো মোটর দ্বারা চালিত

● R অক্ষ সার্ভো মোটর দ্বারা চালিত

● Z1, Z2 অক্ষ (আঙুল 1 এবং 2) সার্ভো মোটর দ্বারা চালিত(ঐচ্ছিক)

  ● Z3,Z4 অক্ষগুলি বাঁকানোর সময় স্টিল প্লেট ফলো-আপ সমর্থন করতে সার্ভো মোটর দ্বারা চালিত হয় (ঐচ্ছিক)

● সমস্ত অক্ষ সার্ভো মোটর দ্বারা চালিত









-- সম্মুখ সমর্থক/অনুসরণকারী অস্ত্র





  -- দ্রুত এবং সহজে টপ টুল ঠিক করতে দ্রুত ক্ল্যাম্পিং









-- মেশিনে স্ট্যান্ডার্ড টপ টুল এবং ডাবল ভি-ডাই (আমাদা স্টাইল)

উপকরণ: 42CrMo

সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.

একক বা ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)









-- জার্মানি BAUSER এবং Busak+Shamban সিলিন্ডার সিল









  --নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম

• বৈদ্যুতিক উপাদান (রিলে, যোগাযোগকারী) ফ্রান্স স্নাইডার
• গ্যারান্টি দিতে ডাস্টপ্রুফ ক্যাবিনেট গ্রেড IP54উচ্চ মানের বৈদ্যুতিক সিস্টেম
• খোলা দরজা এবং পাওয়ার বন্ধ ফাংশন
• উচ্চ মানের Estun সার্ভো মোটর ড্রাইভার







-- লেজার নিরাপত্তা গার্ডিং











এইচপিবি সিরিজ সিএনসি প্রেস ব্রেক পরামিতি,
