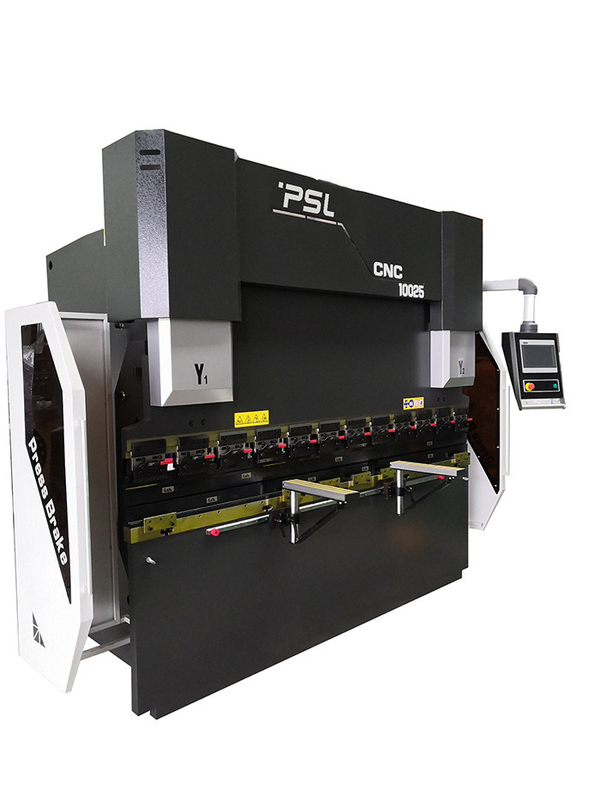

135T 10ft ইলেক্ট্রো হাইড্রোলিক শীট নমন মেশিন CNC প্লেট নমন মেশিন

135T 10ft ইলেক্ট্রো-হাইড্রোলিক সিঙ্ক্রোনাইজেশন CNC প্রেস ব্রেক শীট মেটাল নমন মেশিন







মৌলিক পরামিতি:

ক্রমিক নং.	নাম	ইউনিট	HPE135/3100
1-	প্রেসিং ফোর্স	কে.এন	1350
2-	সর্বোচ্চ নমন দৈর্ঘ্য	মিমি	3100
3-	ফ্রেমের মধ্যে দূরত্ব	মিমি	2600
4-	সর্বোচ্চ খোলার উচ্চতা	মিমি	500
5-	রাম স্ট্রোক	মিমি	200
৬-	গলার গভীরতা	মিমি	400
7-	অ্যাপ্রোচ স্পিড	মিমি/সেকেন্ড	150
8	কাজের গতি	মিমি/সেকেন্ড	10
9	রিটার্ন স্পিড	মিমি/সেকেন্ড	110
10	Y1, Y2-অক্ষ নির্ভুলতা	মিমি	0.02
11	এক্স-অক্ষ ব্যাক গেজ স্ট্রোক	মিমি	600
13-	কাজের টুকরা সোজাতা	মিমি/মি	≤0.03
14-	X এবং R অক্ষের নির্ভুলতা	মিমি/মি	0.05
15-	স্থির সম্মুখ অস্ত্র	পিসি	2
16-	ব্যাক গেজ ফিঙ্গার	পিসি	3
17-	V-অক্ষ মুকুট	যান্ত্রিক মুকুট
18-	CNC নিয়ন্ত্রণ অক্ষ	Y1, Y2, X, R,+ভি
19-	প্রধান মোটর শক্তি	kw	11
20-	সিএনসি সিস্টেম	DELEM DA53T
21	মেশিনের দৈর্ঘ্য	মিমি		4200
22	মেশিনের প্রস্থ	মিমি		2100
23	মেশিনের উচ্চতা	মিমি		2570
24	মেশিনের ওজন	কেজি		8700





মৌলিক কনফিগারেশন:





না	নাম	মডেল/উৎপাদন
1	সিএনসি সিস্টেম	হল্যান্ড ডেলেম DA53T, DA58T, DA66T কন্ট্রোলার
2	ইলেক্ট্রিকস	ফ্রান্স স্নাইডার ইলেকট্রিক্স
3	ব্যাক-গেজ	বল স্ক্রু + লিনিয়ার গাইড;রৈখিক গাইডে চলন্ত আঙুলের 3-4 সেট
4	মুল মটর	সার্ভো মোটর Estun বা VEICHI
5	সার্ভো মোটর	নানজিং এস্টুন
6	সার্ভো ড্রাইভার	নানজিং এস্টুন
7	প্যাডেল সুইচ	কাকন, দক্ষিণ কোরিয়া
8	সিলিং রিং	BAUSER এবং Busak+Shamban, Germany

9	হাইড্রোলিওক	রেক্সরথ, জার্মানি
10	তেল পাম্প	জার্মানি উচ্চ কর্মক্ষমতা এবং কম আওয়াজ অভ্যন্তরীণ গিয়ার পাম্প তেল পাম্প
11	তেল টিউব সংযোগকারী	জার্মানি EMB
12	শীর্ষ টুল এবং ভি-ডাই	স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ভি ডাই
13	ব্যাক-গেজ	তাইওয়ান হিউইন বল স্ক্রু এবং লিনিয়ার গাইড রেল
14	তেল সিলিন্ডার	চীন তাইফেং
15	ফাস্ট ক্ল্যাম্পিং	চাইনিজ ব্র্যান্ড
16	বিচ্যুতি ক্ষতিপূরণ	যান্ত্রিক ক্ষতিপূরণ/মুকুট টেবিল

17	ঝাঁঝরি শাসক	ইতালি জিআইভিআই
18	স্ট্যান্ডার্ড অক্ষ	4 +1(Y1, Y2, X,R,+V )



মেশিনের মূলনীতি এবং বৈশিষ্ট্য:



● ফ্রেম ইস্পাত শীট ঢালাই গঠন, বাম এবং ডান ঘর, কাজের টেবিল এবং সিলিন্ডার বেস একটি সম্পূর্ণ ফ্রেমে ঢালাই করা হয় তৈরি করা হয়.ঢালাইয়ের পরে, টেম্পারিংয়ের মাধ্যমে অভ্যন্তরীণ চাপ দূর হয়, তাই পুরো ইস্পাত শক্তিশালী এবং স্থিতিশীলতা ভাল।



● উচ্চ-ফ্রিকোয়েন্সিজলবাহী নিয়ন্ত্রণ প্রযুক্তি, দ্রুত, আরো দক্ষ এবং সঠিক।



● CNC প্রেস ব্রেক এর ব্যাক গেজ স্ট্যান্ডার্ড 2 আঙ্গুলের ব্যাক গেজ সিস্টেম আনা হয়েছে, জটিল আকারের কাজের টুকরা হিসাবে, 4 বা 5 আঙ্গুলের ব্যাক গেজ সিস্টেম এবং সংশ্লিষ্ট ডাই আপনার পছন্দের জন্য উপলব্ধ।



● প্রেস ব্রেকের ইনপুট শীট মেটাল ডেটা অনুসারে, CNC সিস্টেম স্বয়ংক্রিয়ভাবে সমস্ত ওয়ার্ক-পিস অ্যাঙ্গেলের অভিন্ন দৈর্ঘ্যের ফলন টেবিলের বিচ্যুতি ক্ষতিপূরণ গণনা এবং সামঞ্জস্য করতে পারে।



● দূরত্ব এবং উচ্চতারিয়ার স্টপারএবং রাম এর স্ট্রোক CNC সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, যা সুবিধাজনক এবং দ্রুত।



● তেলের সিলিন্ডারটি সর্বোত্তম অবস্থা পেতে, নকল, নিভে যাওয়া এবং টেম্পারড, এবং সূক্ষ্ম নাকাল, এবং তারপর হার্ড ক্রোমিয়াম প্রলেপ এবং অন্যান্য প্রক্রিয়াগুলি পাওয়ার জন্য সম্পূর্ণ প্রবাহের সাথে মেশিন করা হয়েছে।অবশেষে সমাবেশে sealing রিং আমদানি, গ্রাহক সেবা তেল ফুটো ঘটনা.



● জলবাহী সিস্টেম পাইপলাইনের ইনস্টলেশন কমাতে তেল রাস্তার সমন্বিত জলবাহী সিস্টেম গ্রহণ করে।



● যান্ত্রিক বিচ্যুতি ক্ষতিপূরণ ব্যবহার অভিন্ন পূর্ণ দৈর্ঘ্য workpieces অ্যাক্সেস দেয়.যা টেবিলটিকে আপেক্ষিক নড়াচড়া করতে এবং একটি আদর্শ উত্তল বক্ররেখা তৈরি করতে পারে, যাতে স্লাইডার সহ আপেক্ষিক অবস্থানগুলি অপরিবর্তিত থাকে তা নিশ্চিত করে।







প্রধান অংশ পরিচিতি:



--হল্যান্ড ডেলেম DA-53T সিস্টেম বৈশিষ্ট্য:

DA-50T-সিরিজটি Delem গ্রাফিকাল টাচ স্ক্রিন ইউজার ইন্টারফেসের উপর ভিত্তি করে সবচেয়ে সহজ CNC প্রোগ্রামিং অফার করে।নতুন কমপ্যাক্ট DA-53T সিঙ্ক্রোনাইজড প্রেস ব্রেকগুলির জন্য একটি অত্যাধুনিক সম্পূর্ণ স্পর্শ নিয়ন্ত্রণ সমাধান যুক্ত করেছে।

এই প্যানেল ভিত্তিক নিয়ন্ত্রণ, 4টি অক্ষ পর্যন্ত নিয়ন্ত্রণ করতে সক্ষম স্ট্যান্ডার্ড, ক্যাবিনেটে একত্রিত করা যেতে পারে পাশাপাশি একটি ঐচ্ছিক দুল আর্ম হাউজিং-এ ব্যবহার করা যেতে পারে।ইন্ডাস্ট্রিয়াল গ্রেড মাল্টি টাচ প্রযুক্তি সহ এর 10.1" প্রশস্ত স্ক্রিন হাই রেজোলিউশন কালার টিএফটি, প্রমাণিত ডেলেম ইউজার-ইন্টারফেসে অ্যাক্সেস দেয়। এটি পণ্য প্রোগ্রামিং এবং প্রকৃত উত্পাদনের মধ্যে সরাসরি "হট-কি" টাচ নেভিগেশন সক্ষম করে। যেখানে প্রয়োজন সেখানে ফাংশনগুলি অবস্থিত, সম্পূর্ণ অ্যাপ্লিকেশন জুড়ে অপ্টিমাইজড ergonomics অফার.

দ্রুত এবং সহজ প্রোগ্রাম-টু-উৎপাদন কাজের ক্রম সহ মেশিন সমন্বয় এবং পরীক্ষার বাঁকগুলি সর্বনিম্ন হ্রাস করা হয়। USB ইন্টারফেসিং USB মেমরি স্টিক ব্যবহার করে দ্রুত পণ্য এবং টুল ব্যাকআপ সক্ষম করে।

মানক মেশিন নিয়ন্ত্রণ ফাংশন Y1-Y2, X, আর-অক্ষ এবং মুকুট হয়.দ্বিতীয় ব্যাক গেজ অক্ষটিও জেড অক্ষ হিসাবে সেট করা যেতে পারে।



DA-53T বৈশিষ্ট্য:

l "হট-কি" টাচ নেভিগেশন

l 10.1" উচ্চ রেজোলিউশন রঙ TFT

l পর্যন্ত 4টি অক্ষ (Y1,Y2 + 2 aux. অক্ষ)

l মুকুট নিয়ন্ত্রণ

l টুল / উপাদান / পণ্য লাইব্রেরি

l সার্ভো এবং ফ্রিকোয়েন্সি ইনভার্টার নিয়ন্ত্রণ

l ক্লোজড-লুপের পাশাপাশি ওপেন-লুপ ভালভের জন্য উন্নত Y-অক্ষ নিয়ন্ত্রণ অ্যালগরিদম।

l ট্যান্ডেমলিঙ্ক (বিকল্প)

l ইউএসবি মেমরি স্টিক ইন্টারফেসিং

l প্রোফাইল-53TL অফলাইন সফটওয়্যার





 -- জার্মানি রেক্সরথ হাইড্রোলিক সিস্টেম:













-- জার্মানি BAUSER এবং Busak+Shamban সীল

দৃঢ় বিরোধী এক্সট্রুশন ক্ষমতা ফাঁক

সীল পাকানো বা উল্টানো হবে না

ভাল পরিধান প্রতিরোধের এবং সহজ সমাবেশ

ভাল লিকপ্রুফ











-- জিআইভিআই সেন্সর রুলার

CNC প্রেস ব্রেক সম্পূর্ণরূপে বন্ধ-লুপ ইলেক্ট্রো-হাইড্রোলিক সার্ভো নিয়ন্ত্রণ ব্যবহার করে,

রাম অবস্থান সংকেত দুই পক্ষের সেন্সর শাসক দ্বারা CNC সিস্টেমের প্রতিক্রিয়া হতে পারে,

তারপর CNC কন্ট্রোলার DA58T পরিবর্তন করে তেল প্রবাহিত পরিমাণ সামঞ্জস্য করেখোলার আকারসিঙ্ক্রোনাস ভালভ এর

, এইভাবে ওয়ার্কটেবলের সমান্তরাল অবস্থা বজায় রেখে একই স্তরে চলমান RAM Y1, Y2 নিয়ন্ত্রণ করে।









-- মেকানিক্যাল ক্রাউনিং টেবিল

• স্থানীয় বিচ্যুতি ক্ষতিপূরণ প্রক্রিয়া একটি যান্ত্রিক হস্তক্ষেপ টেবিল ক্ষতিপূরণ কাঠামো ব্যবহার করে।CNC নিয়ামক স্বয়ংক্রিয় গণনা নিয়ন্ত্রণ.
• প্রতিটি গোষ্ঠীতে বিভিন্ন ঢাল সহ ত্রিমাত্রিক বাঁকা পৃষ্ঠের কয়েকটি গ্রুপ রয়েছে।ক্ষতিপূরণ বক্ররেখা স্লাইড প্লেটের বিকৃতি বক্ররেখার কাছাকাছি, যা নমন মেশিনের মেশিনিং নির্ভুলতাকে ব্যাপকভাবে উন্নত করে।







-- ব্যাকগেজ

● X অক্ষ বল স্ক্রু মাধ্যমে সার্ভো মোটর দ্বারা চালিত

● R অক্ষ বল স্ক্রু মাধ্যমে সার্ভো মোটর দ্বারা চালিত

● তাইওয়ান HIWIN বল স্ক্রু এবং লাইনার গাইড

● সমস্ত সার্ভো মোটর

  ● ম্যানুয়াল আঙ্গুলের অবস্থান সামঞ্জস্য









  -- দ্রুত ক্ল্যাম্পিং টপ টুল সহজে ঠিক করতে









--স্ট্যান্ডার্ড টপ টুলের এক সেট এবং ডাবল ভি-ডাই (আমাদা স্টাইল)

উপাদান: 42CrMo বা কাস্টমাইজড

সামগ্রিক quenching প্রক্রিয়া, উচ্চ কঠোরতা এবং ভাল পরিধান প্রতিরোধের.

ডাবল ভি-ডাই V8,V12,V16 (কাস্টমাইজড)











  --নির্ভরযোগ্য বৈদ্যুতিক সিস্টেম

• বৈদ্যুতিক ব্যবস্থা ফ্রান্স স্নাইডার
• গ্যারান্টি ধুলোরোধী ক্যাবিনেট দিয়ে সজ্জিতউচ্চ মানের বৈদ্যুতিক সিস্টেম
• দরজা খুলুন এবং পাওয়ার বন্ধ করুন, উচ্চ মানের সার্ভো মোটর ড্রাইভার।
